大圆机扩布架的辅助切布机构的制作方法

本技术涉及大圆机配件，具体为大圆机扩布架的辅助切布机构。

背景技术：

1、大圆机扩布架，即是一种将大圆机编织出的圆形布料横向张拉的一种设备，通常安装于大圆机的下方。

2、为了使受扩布架张拉后的布料能够从扩布架上取下，现有技术通常是在扩布架的两个侧边位置均设置一把切刀，通过传输布料移动时产生的牵引力对得到张紧的布料切分为两块布料。

3、在实际生产中发现，由于扩布架张拉布料的主要结构是两根均呈u字结构弯曲，且开口方向朝向地面的管状结构组成，布料在离开两个管状结构到达切刀之前会因为张紧力局部骤减而缩紧，形成在切刀刃口与两个管状结构之间的波浪结构，导致切刀进行切割时候不容易对准原有的切割线，使得分切位置容易发生偏移。

4、针对上述问题，所以提出一种大圆机扩布架的辅助切布机构。

技术实现思路

1、本实用新型的目的是为了解决现有技术中的问题，而提出的大圆机扩布架的辅助切布机构。

2、为了实现上述目的，本实用新型采用了如下技术方案：大圆机扩布架的辅助切布机构，包括对称分布于大圆机两侧的底座，两个底座均连接两个扩布杆的其中一端，两个扩布杆朝其两端张拉布料，所述扩布杆两端之间的间隙位置设置有切刀，所述底座上设置有使切刀刃口切割布料时可推平其相接触位置布料的传动组件，所述切刀刃口切割布料的切线，与其两侧相靠近的扩布杆轴线的两条切线所处平面之间的夹角不大于10度。

3、本实用新型进一步设置为：所述传动组件包括滑块、支架、滚轮、变径凸轮以及驱动电机，所述驱动电机固定设置于底座上，且其的输出端与变径凸轮形成同轴固定，所述支架与底座固定连接，所述支架上一体成型有引导穿过其的滑块滑动的开口，所述滑块的一端转动连接沿变径凸轮表面滚动的滚轮，所述滑块的另一端连接切刀。

4、本实用新型进一步设置为：所述滑块穿出开口的一端与切刀转动连接，所述切刀一体成型有活动插入开口内的引导部，所述滑块沿开口滑动时，切刀绕其与滑块的转动轴线往复摆动。

5、本实用新型进一步设置为：所述驱动电机单向转动，所述变径凸轮的直径沿其受驱动电机驱动转动的方向单向平滑增加至完整的一圈，所述变径凸轮直径的最大差值小于等于1厘米。

6、本实用新型进一步设置为：所述变径凸轮、滑块以及滚轮均采用耐碰撞材料制成。

7、本实用新型进一步设置为：所述底座贴近切刀刃口的外端面，与切刀的刃口切割布料的切线在切刀滑动至行程极限位置时平行，且此时所述切刀与该端面之间的间距小于等于0.5厘米。

8、本实用新型进一步设置为：还包括调节电机，所述调节电机固定设置于底座上，所述调节电机的输出端可用于驱动两个扩布杆对称切刀摆动。

9、综上所述，本实用新型具有以下有益效果：切刀会进行沿开口的滑动以及绕转动轴线的摆动，使得切刀切割布料的接触点不断沿切刀的刃口改变，使切刀更容易割开布料，同时，同一时间切刀未接触布料的刃口位置还会因为切刀的摆动而抵接待切割的布料表面，使布料表面在被切割前得到逐渐的抚平，使切刀进行切割时候更容易对准原有的切割线，使切割更加精准。

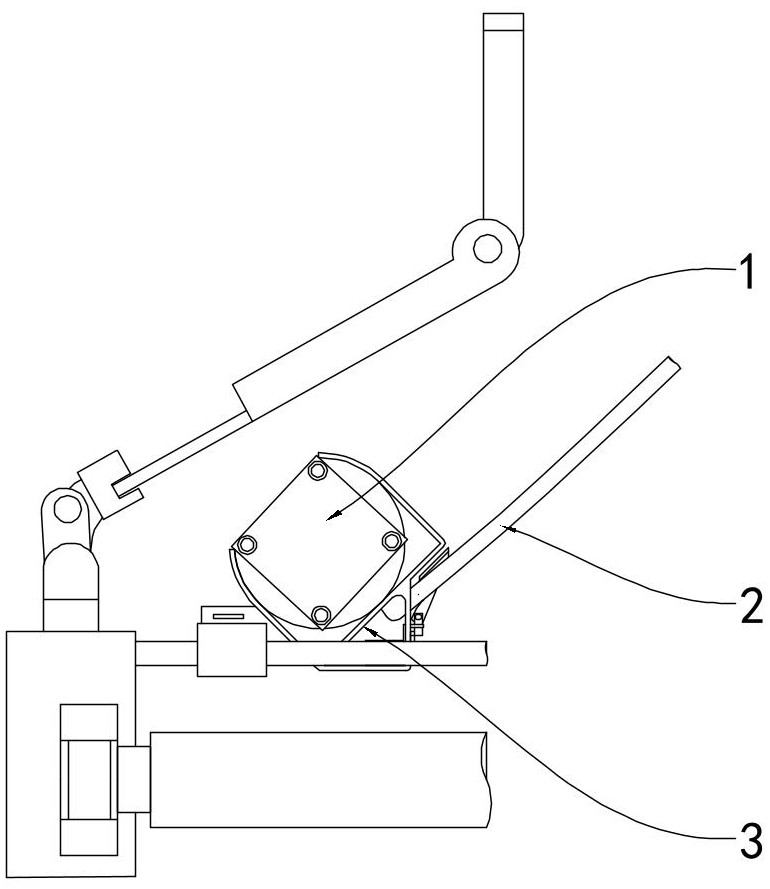

1.大圆机扩布架的辅助切布机构，包括对称分布于大圆机两侧的底座(3)，两个底座(3)均连接两个扩布杆(2)的其中一端，两个扩布杆(2)朝其两端张拉布料，其特征在于：所述扩布杆(2)两端之间的间隙位置设置有切刀(4)，所述底座(3)上设置有使切刀(4)刃口切割布料时可推平其相接触位置布料的传动组件，所述切刀(4)刃口切割布料的切线，与其两侧相靠近的扩布杆(2)轴线的两条切线所处平面之间的夹角不大于10度。

2.根据权利要求1所述的大圆机扩布架的辅助切布机构，其特征在于：所述传动组件包括滑块(5)、支架(6)、滚轮(7)、变径凸轮(8)以及驱动电机(9)，所述驱动电机(9)固定设置于底座(3)上，且其的输出端与变径凸轮(8)形成同轴固定，所述支架(6)与底座(3)固定连接，所述支架(6)上一体成型有引导穿过其的滑块(5)滑动的开口(51)，所述滑块(5)的一端转动连接沿变径凸轮(8)表面滚动的滚轮(7)，所述滑块(5)的另一端连接切刀(4)。

3.根据权利要求2所述的大圆机扩布架的辅助切布机构，其特征在于：所述滑块(5)穿出开口(51)的一端与切刀(4)转动连接，所述切刀(4)一体成型有活动插入开口(51)内的引导部(41)，所述滑块(5)沿开口(51)滑动时，切刀(4)绕其与滑块(5)的转动轴线往复摆动。

4.根据权利要求3所述的大圆机扩布架的辅助切布机构，其特征在于：所述驱动电机(9)单向转动，所述变径凸轮(8)的直径沿其受驱动电机(9)驱动转动的方向单向平滑增加至完整的一圈，所述变径凸轮(8)直径的最大差值小于等于1厘米。

5.根据权利要求4所述的大圆机扩布架的辅助切布机构，其特征在于：所述变径凸轮(8)、滑块(5)以及滚轮(7)均采用耐碰撞材料制成。

6.根据权利要求1所述的大圆机扩布架的辅助切布机构，其特征在于：所述底座(3)贴近切刀(4)刃口的外端面，与切刀(4)的刃口切割布料的切线在切刀(4)滑动至行程极限位置时平行，且此时所述切刀(4)与该端面之间的间距小于等于0.5厘米。

7.根据权利要求1所述的大圆机扩布架的辅助切布机构，其特征在于：还包括调节电机(1)，所述调节电机(1)固定设置于底座(3)上，所述调节电机(1)的输出端可用于驱动两个扩布杆(2)对称切刀(4)摆动。
