一种晾衣杆扩展托架及晾衣机的制作方法

本技术涉及晾衣设备的，尤其涉及一种晾衣杆扩展托架及晾衣机。

背景技术：

1、晾衣机是现代家居生活中的一种便捷设备，它能够通过特定的机械装置实现晾衣杆的升降功能，从而方便用户在不同高度晾晒衣物。

2、目前，随着科技的进步和消费者需求的多样化，晾衣机逐渐趋于小型化设计，目的是为了产品在非使用状态下能够最大限度地减少视觉上的突兀感，提高美观度。由于这种设计在优化了产品的整体视效的同时，无疑也压缩了晾衣杆所能提供的晾晒区域，因此，晾衣杆后来被设计成具备伸缩扩展的功能，在需要对衣物进行挂晾时能够对晾晒区域进行扩展，又不影响收纳状态时的美观度，为用户带来了更加灵活和高效的晾晒体验。

3、但是，具备扩展功能的晾衣机在晾衣杆进行状态切换的过程中均需要通过手动或电控的方式进行控制，其中，手动方式会加大用户的操作负担，影响用户的使用体验，而电控方式则会导致晾衣机的整体结构更为复杂，使得产品整体体积增大的同时，也加大了牵引件以及升降组件的负担，影响产品稳定性，增加了产品损坏的风险。

技术实现思路

1、本实用新型实施例的目的在于：提供一种晾衣杆扩展托架及晾衣机，其能够解决现有技术中存在的上述问题。

2、为达上述目的，本实用新型采用以下技术方案：

3、第一方面，提供一种晾衣杆扩展托架，包括：

4、托架外壳；

5、驱动部件，可活动地设置于所述托架外壳，所述驱动部件用于与晾衣设备的升降组件连接，在所述托架外壳随晾衣机的升降组件升降的过程中，所述驱动部件沿预设方向相对所述托架外壳往复运动；

6、伸缩组件，可伸缩地设置于所述托架外壳，所述伸缩组件在其运动方向上具有相对远离所述托架外壳的晾晒位置，以及相对靠近所述托架外壳的收纳位置；

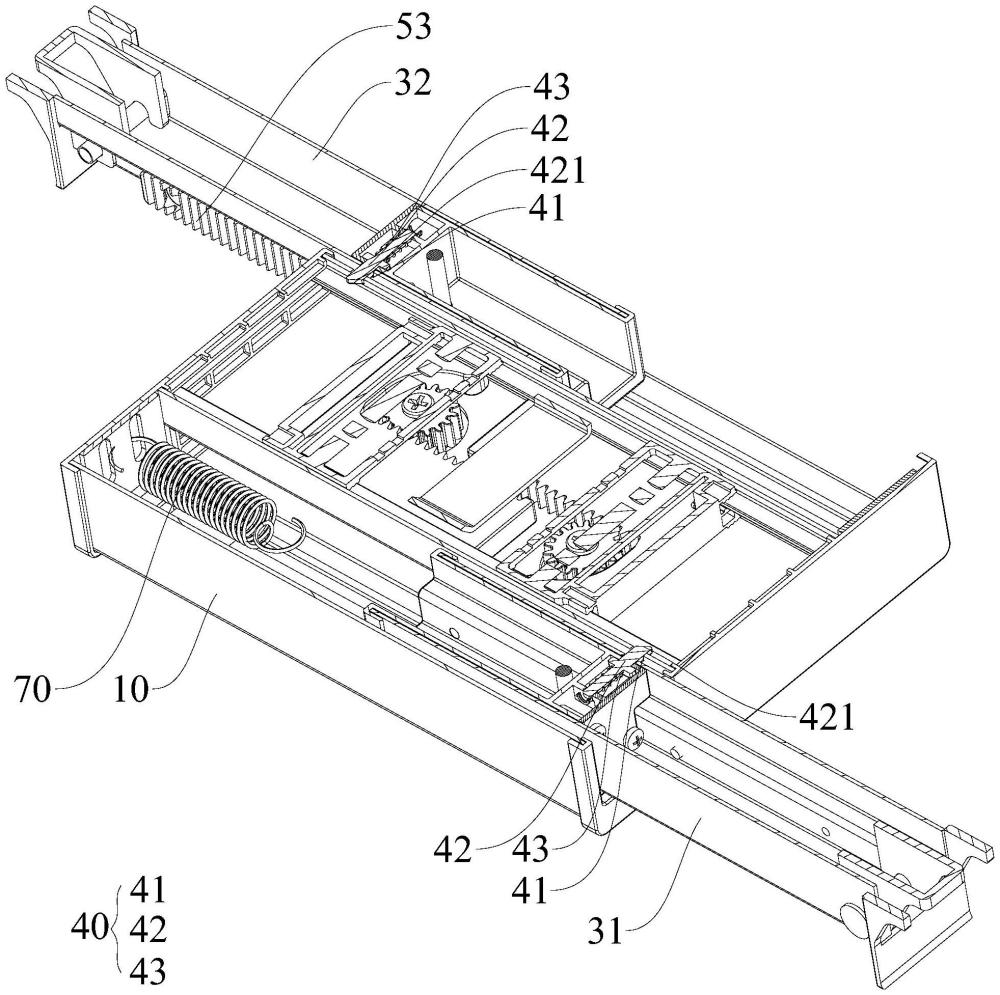

7、所述托架外壳和所述伸缩组件之间还设置有锁定机构，所述锁定机构用于将所述伸缩组件锁定于晾晒位置，所述驱动部件用于在相对所述托架外壳运动至预设位置时触发所述锁定机构解锁。

8、作为一种可选的实施方式，所述锁定机构包括第一限位结构以及第二限位结构，所述第一限位结构设置于所述托架外壳，所述第二限位结构设置于所述伸缩组件，所述第一限位结构和所述第二限位结构中的一者具有可与另一者锁定配合的锁定位置，以及可脱离另一者的解锁位置；

9、第一复位部件，作用于第一限位结构或第二限位结构，以使所述第一限位结构或所述第二限位结构具有往锁定位置运动的趋势。

10、作为一种可选的实施方式，所述托架外壳内部形成有中空的第一活动部，所述托架外壳的至少一端开设有连通所述第一活动部的伸缩口，所述伸缩组件可活动地设置于所述第一活动部内，且所述伸缩组件可经所述伸缩口伸出所述托架外壳；

11、所述托架外壳位于所述第一活动部的一侧还形成有第二活动部，所述第一活动部和所述第二活动部之间设置有隔板，所述驱动部件可活动地设置于所述第二活动部；

12、所述第一限位结构设置于所述隔板。

13、作为一种可选的实施方式，所述第一限位结构设置为贯穿所述隔板两侧的锁定孔，所述锁定孔的相对两端分别连通所述第一活动部以及所述第二活动部；

14、所述第二限位结构设置为锁定销，所述锁定销可伸缩地设置于所述伸缩组件，所述第一复位部件为设置于所述伸缩组件的弹性件，所述弹性件作用于所述锁定销，以使所述锁定销具有伸出所述伸缩组件的趋势。

15、作为一种可选的实施方式，在所述伸缩组件处于晾晒位置，且所述锁定销位于锁定位置的状态下，所述锁定销由所述第一活动部穿过锁定孔至所述第二活动部；

16、所述锁定销用于穿梭所述锁定孔的一端形成有导向斜面，所述驱动部件靠近所述隔板的一侧形成有用于通过所述导向斜面抵顶所述锁定销往解锁位置运动的抵顶部；

17、在所述锁定销处于解锁位置的状态下，所述导向斜面的较低端处于所述锁定孔的孔沿之外。

18、作为一种可选的实施方式，所述伸缩组件包括有第一伸缩架以及第二伸缩架，所述第一伸缩架和所述第二伸缩架均可在晾晒位置和收纳位置之间同步往复运动；

19、所述驱动部件为两个，所述第一伸缩架和所述第二伸缩架分别与所述驱动部件之间通过第一传动组件传动连接；或者

20、所述第一伸缩架与所述驱动部件之间通过第一传动组件传动连接，所述第一伸缩架和所述第二伸缩架之间通过第二传动组件传动连接。

21、作为一种可选的实施方式，所述驱动部件的运动方向和所述第一伸缩架或第二伸缩架的运动方向相反；

22、所述第一传动组件包括：

23、第一齿条，与所述驱动部件传动连接；

24、第一传动齿轮，可转动地设置于所述托架外壳并与所述第一齿条啮合；

25、第二齿条，固定设置于所述第一伸缩架或第二伸缩架并与所述第一传动齿轮啮合。

26、作为一种可选的实施方式，所述第二传动组件包括：

27、第三齿条，固定设置于所述第一伸缩架；

28、第二传动齿轮，可转动地设置于所述托架外壳并与所述第三齿条啮合；

29、第四齿条，固定设置于所述第二伸缩架并与所述第二传动齿轮啮合。

30、作为一种可选的实施方式，所述托架外壳与所述伸缩组件之间还设置有第二复位部件，所述第二复位部件用于对所述伸缩组件持续施加往收纳位置运动的作用力；

31、所述驱动部件沿第一方向与所述第一传动组件抵顶配合，在所述驱动部件沿第一方向运动的过程中，所述驱动部件通过所述第一传动组件驱动所述伸缩组件往晾晒位置运动。

32、第二方面，提供一种晾衣机，其特征在于，包括：

33、主机，设置有动力单元；

34、升降组件，其第一端安装于所述主机；

35、如第一方面所述的晾衣杆扩展托架，所述升降组件的第二端通过所述驱动部件可活动地安装于所述托架外壳，并且，所述托架外壳还通过牵引件与所述动力单元连接，所述伸缩组件上设置有晾衣杆。

36、本实用新型的有益效果为：在托架外壳在随晾衣机的升降组件升降的过程中，驱动部件可沿预设方向相对托架外壳往复运动，在托架外壳升降运动至预设位置时，驱动部件也相应地在托架外壳上运动至预设位置，从而够触发伸缩组件与托架外壳之间的锁定机构解锁，使伸缩组件能够脱离晾晒位置，以便于晾衣杆复位至收纳状态，用户仅需控制托架外壳运动即可，从而减少了晾衣杆的操作步骤，让晾衣机的使用难度更低，适于更多不同使用场景与用户群体的应用。

37、伸缩组件的解锁过程仅通过机械结构传动实现，使晾衣机整体结构更为简单可靠，从而有效减小晾衣机整体体积与重量，提高其整体视效的同时，也可降低设备的损坏概率，提高晾衣机的稳定性，便于设备的维护。

1.一种晾衣杆扩展托架，其特征在于，包括：

2.根据权利要求1所述的晾衣杆扩展托架，其特征在于，所述锁定机构包括第一限位结构以及第二限位结构，所述第一限位结构设置于所述托架外壳，所述第二限位结构设置于所述伸缩组件，所述第一限位结构和所述第二限位结构中的一者具有可与另一者锁定配合的锁定位置，以及可脱离另一者的解锁位置；

3.根据权利要求2所述的晾衣杆扩展托架，其特征在于，所述托架外壳内部形成有中空的第一活动部，所述托架外壳的至少一端开设有连通所述第一活动部的伸缩口，所述伸缩组件可活动地设置于所述第一活动部内，且所述伸缩组件可经所述伸缩口伸出所述托架外壳；

4.根据权利要求3所述的晾衣杆扩展托架，其特征在于，所述第一限位结构设置为贯穿所述隔板两侧的锁定孔，所述锁定孔的相对两端分别连通所述第一活动部以及所述第二活动部；

5.根据权利要求4所述的晾衣杆扩展托架，其特征在于，在所述伸缩组件处于晾晒位置，且所述锁定销位于锁定位置的状态下，所述锁定销由所述第一活动部穿过锁定孔至所述第二活动部；

6.根据权利要求1-5中任一项所述的晾衣杆扩展托架，其特征在于，所述伸缩组件包括有第一伸缩架以及第二伸缩架，所述第一伸缩架和所述第二伸缩架均可在晾晒位置和收纳位置之间同步往复运动；

7.根据权利要求6所述的晾衣杆扩展托架，其特征在于，所述驱动部件的运动方向和所述第一伸缩架或第二伸缩架的运动方向相反；

8.根据权利要求6所述的晾衣杆扩展托架，其特征在于，所述第二传动组件包括：

9.根据权利要求6所述的晾衣杆扩展托架，其特征在于，所述托架外壳与所述伸缩组件之间还设置有第二复位部件，所述第二复位部件用于对所述伸缩组件持续施加往收纳位置运动的作用力；

10.一种晾衣机，其特征在于，包括：
