一种干衣机的风道底座、风道系统及干衣机的制作方法

本发明属于干衣机，具体涉及一种干衣机的风道底座、风道系统及干衣机。

背景技术：

1、干衣机在烘干过程中，热风在风道内循环流动，与衣物进行热交换，同时会产生一定量的冷凝水。为提升排水效率，通常需要设置排水泵，将汇集的冷凝水及时排出干衣机内部，以保证设备的正常运行和干燥性能。

2、然而，在现有技术中，出于结构集成与布线便利的考虑，通常会将排水泵设置在风道底座上，但风道底座作为同时承载换热器、导风结构及排水部件的安装基础，其内部可供各部件安装的空间相对有限。尤其当换热器与排水泵需要共同集成于风道底座时，若结构设计不合理，容易引发部件干涉、排布紧张等问题，导致空间利用率低，既影响结构紧凑性，也不利于安装可靠性与维护便捷性。

3、因此，如何设计一种在不增加风道底座整体体积的前提下，能够为排水泵预留足够的安装位置的干衣机的风道底座，已成为本领域技术人员亟待解决的技术难题。

4、有鉴于此特提出本发明。

技术实现思路

1、本发明提供一种干衣机的风道底座，旨在解决现有干衣机的风道底座内部空间利用率低、排水泵安装位置受限的问题。

2、为解决上述技术问题，本发明采用技术方案的基本构思是：

3、一种干衣机的风道底座，包括用于安装换热器的换热腔，换热腔的出风口的宽度沿气流流动方向逐渐减小，用于安装排水泵的排水泵安装槽设置在出风口的一侧，换热腔底部与排水泵安装槽之间设置有连通口。

4、进一步，出风口的宽度小于换热腔的腔体的宽度，排水泵安装槽与出风口并列设置、且凹陷形成在换热腔设置出风口一侧的腔壁端部；

5、优选的，换热腔设置出风口一侧的腔壁的厚度大于或等于排水泵壳体的长度；

6、优选的，排水泵壳体的长度方向与出风口的延伸方向平行。

7、进一步，排水泵安装槽包括：第一槽体，自换热腔设置出风口一侧的腔壁端部向靠近出风口的方向凹陷，包括第一底壁和垂直于第一底壁的第一侧壁；第二槽体，自第一底壁向下凹陷形成，用于汇集和引导冷凝水排出。

8、进一步，排水泵安装槽上设有多个围绕第二槽体的槽口设置的定位结构，用于对干衣机的排水泵进行定位；定位结构包括凸出设置于第一侧壁上的第一定位结构和第二定位结构，第二定位结构设置在槽口与第一侧壁相对的一侧；

9、优选的，第一侧壁包括靠近出风口一侧设置的第一壁面，和靠近换热腔的腔体一侧设置的第二壁面，第二定位结构设置在槽口与第一壁面或第二壁面相对的一侧；

10、优选的，定位结构还包括定位螺钉，排水泵的顶部设有与定位螺钉配合的安装孔。

11、进一步，第二定位结构设置在与第一壁面相对一侧的槽口边沿处，定位螺钉设置在与第二壁面相对一侧的槽口边沿处；或者，定位螺钉设置在与第一壁面相对一侧的槽口边沿处，第二定位结构设置在与第二壁面相对一侧的槽口边沿处。

12、进一步，第二定位结构设置在与第一壁面相对一侧的槽口边沿处，且与排水泵壳体的顶部边沿贴合；排水泵自槽口插入第二槽体，并自与第二壁面相对的一侧朝向第二壁面方向移动，以与第二定位结构配合定位；第二槽体内、位于与第二壁面相对一侧的内壁，与排水泵壳体相对设置的侧壁相间隔设置；

13、优选的，第一定位结构设置在第一壁面和/或第二壁面上；

14、优选的，排水泵壳体的外表面设有阻尼材料。

15、进一步，排水泵安装槽的底部低于换热腔的底部设置，换热腔的腔体底部沿朝向出风口的方向倾斜设置、并在靠近出风口的一侧设有集水流道；集水流道沿平行于出风口的宽度方向向下倾斜延伸、并延伸至连通口处；

16、优选的，连通口与排水泵安装槽依次设置在换热腔设置出风口一侧的腔壁上，且沿平行于出风口的延伸方向排列。

17、进一步，换热腔包括用于安装换热器的换热器安装槽和盖板，盖板盖设在换热器安装槽上方、且覆盖换热腔设置出风口一侧的腔壁顶部；

18、优选的，换热腔为直线形结构。

19、本发明的另一目的在于提供了一种干衣机的风道系统，包括所述的干衣机的风道底座，以及与风道底座上的换热腔的出风口连通的后风道；

20、优选的，后风道的壳体上设有阻尼材料。

21、本发明的还一目的在于提供了一种干衣机，安装有所述的干衣机的风道系统；

22、优选的，干衣机的风道底座设置在干衣机的底部区域，后风道设置在干衣机的后部区域。

23、采用上述技术方案后，本发明与现有技术相比具有以下有益效果：

24、1、本发明通过设置换热腔的出风口的宽度沿气流流动方向逐渐减小，并在出风口的一侧设置用于安装排水泵的排水泵安装槽，使得在有限的风道底座空间内，能够实现换热器与排水泵的合理布局，不仅提升了结构的紧凑性，也为排水泵预留了充足的安装空间。

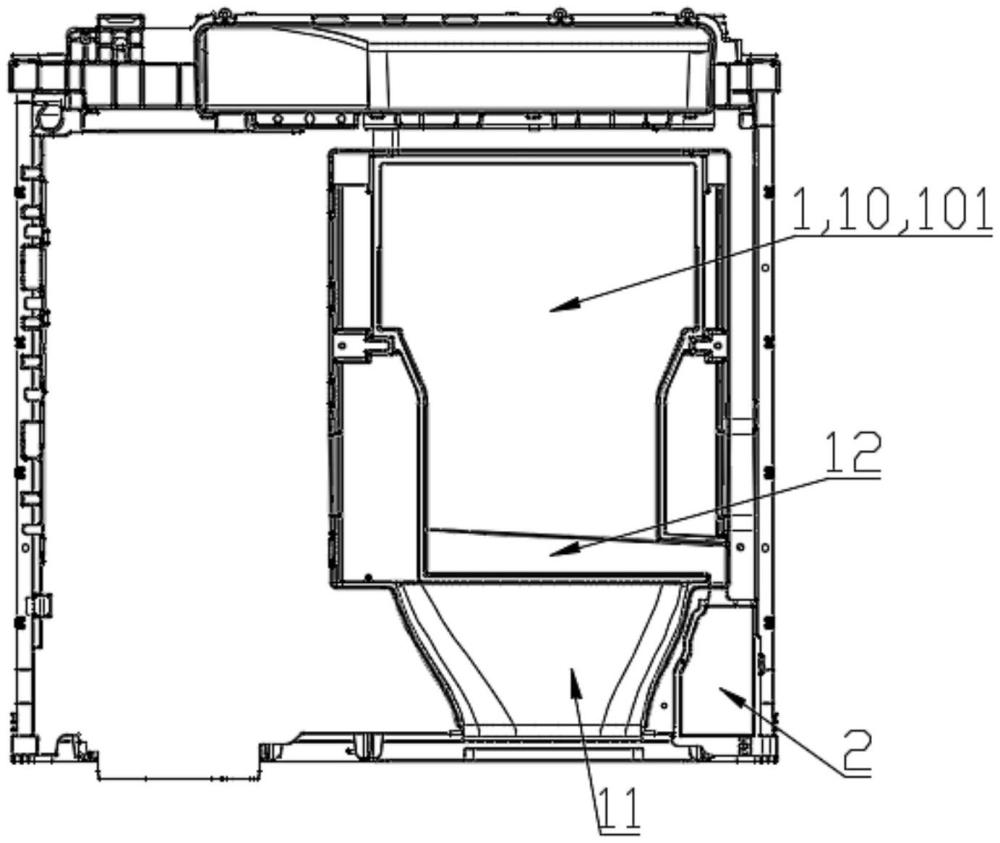

25、下面结合附图对本发明的具体实施方式作进一步详细的描述。

1.一种干衣机的风道底座，包括用于安装换热器的换热腔(1)，其特征在于，

2.根据权利要求1所述的干衣机的风道底座，其特征在于，

3.根据权利要求2所述的干衣机的风道底座，其特征在于，

4.根据权利要求3所述的干衣机的风道底座，其特征在于，

5.根据权利要求4所述的干衣机的风道底座，其特征在于，

6.根据权利要求5所述的干衣机的风道底座，其特征在于，

7.根据权利要求1至6任意一项所述的干衣机的风道底座，其特征在于，

8.根据权利要求1至7任意一项所述的干衣机的风道底座，其特征在于，

9.一种干衣机的风道系统，其特征在于，包括权利要求1至8任意一项所述的干衣机的风道底座，以及与风道底座上的换热腔(1)的出风口(11)连通的后风道；

10.一种干衣机，其特征在于，安装有权利要求9所述的干衣机的风道系统；
