一种曲柄传动装置及织机的制作方法

本发明涉及纺织机械，特别涉及一种曲柄传动装置及织机。

背景技术：

1、织机在工作过程中，通常需要利用曲柄传动装置将旋转运动转换为往复运动，以驱动打纬、开口或其他执行机构按照设定行程周期性运动。曲柄传动装置的驱动量会影响相关执行机构的往复行程及运动范围，因此是织机传动系统中的重要组成部分。在织造不同品种或规格的织物时，织机中相应执行机构所需的驱动量可能不同。固定式曲柄传动装置的驱动量通常无法改变，难以适应不同织造工况，因而需要采用能够调整驱动量的曲柄传动装置，以扩大织机对不同织物品种的适用范围。

2、现有驱动量可调整的曲柄传动装置通常由较多零部件及紧固件组成，在调整驱动量时需要对多个部件分别进行拆装、移动或锁定，使驱动量的调节过程较为复杂，操作便利性较差。因此，如何简化曲柄传动装置的驱动量调节操作，是本领域技术人员需要解决的技术问题。

技术实现思路

1、本发明的目的是提供一种曲柄传动装置及织机，以解决现有驱动量可调整的曲柄传动装置调节过程较为复杂、操作便利性较差的技术问题。

2、为实现上述目的，本发明提供一种曲柄传动装置，包括：

3、抱紧座，所述抱紧座设置有用于与旋转轴固定连接的轴连接部，所述轴连接部具有轴连接孔；

4、调整座，沿调整方向可移动地设置于所述抱紧座；

5、轴承组件，设置于所述调整座，所述轴承组件的中心轴线与所述轴连接孔的中心轴线平行且间隔设置；

6、滑动锁定组件，连接于所述调整座与所述抱紧座之间，所述滑动锁定组件具有允许所述调整座沿所述调整方向相对所述抱紧座移动的释放状态以及将所述调整座固定于所述抱紧座的锁定状态；

7、调节组件，所述调节组件包括至少一个调节件，所述调节件可转动地设置于所述抱紧座并与所述调整座螺纹连接，且所述调节件沿所述调整方向相对所述抱紧座轴向限位，以在所述调节件转动时通过螺纹配合带动所述调整座沿所述调整方向相对所述抱紧座移动；

8、其中，所述轴承组件的中心轴线与所述轴连接孔的中心轴线之间的距离随所述调整座的移动而改变。

9、优选地，所述滑动锁定组件包括至少一个滑动槽和至少一个固定件，所述滑动槽设置于所述调整座和所述抱紧座中的一者并沿所述调整方向延伸，所述固定件穿设于所述滑动槽并连接于所述调整座和所述抱紧座中的另一者。

10、优选地，所述固定件为螺纹紧固件，所述螺纹紧固件穿设于所述滑动槽并与所述调整座和所述抱紧座中的另一者螺纹连接。

11、优选地，所述滑动槽和所述螺纹紧固件均为三个，三个所述滑动槽绕所述轴连接孔的中心轴线间隔设置，各所述滑动槽均沿所述调整方向延伸，各所述螺纹紧固件分别穿设于对应的所述滑动槽。

12、优选地，所述调节组件包括沿所述调整方向相对设置的第一调节件和第二调节件，所述第一调节件和所述第二调节件分别可转动地设置于所述抱紧座并沿所述调整方向相对所述抱紧座轴向限位，且所述第一调节件和所述第二调节件分别与所述调整座螺纹连接，以分别通过螺纹配合拉动所述调整座沿相反的方向移动。

13、优选地，所述调整座设置有沿所述调整方向相对设置的两个连接部，所述抱紧座设置有与两个所述连接部一一对应的两个限位孔和两个光孔；两个所述连接部分别伸入对应的所述限位孔并能够在对应的所述限位孔内沿所述调整方向滑动，每个所述连接部均设置有沿所述调整方向延伸的螺纹孔，每个所述光孔均与对应的所述螺纹孔同轴设置；所述第一调节件和所述第二调节件均为调节螺栓，两个所述调节螺栓分别穿过对应的所述光孔并与对应的所述螺纹孔螺纹连接，两个所述调节螺栓的头部分别抵接于对应的所述光孔背离所述连接部一端的孔口周缘，以使两个所述调节螺栓在转动过程中相对所述抱紧座的轴向位置保持不变。

14、优选地，所述轴连接部还具有与所述轴连接孔连通的开口，所述抱紧座包括分别位于所述开口两侧的两个抱紧部，两个所述抱紧部通过抱紧紧固件连接。

15、优选地，所述抱紧紧固件为抱紧螺栓，所述抱紧螺栓穿设于一个所述抱紧部并与另一个所述抱紧部螺纹连接。

16、优选地，所述轴承组件包括轴承内圈和轴承外圈，所述轴承内圈连接于所述调整座，所述轴承外圈用于与往复运动部件连接。

17、本发明还提供一种织机，包括旋转轴、往复运动部件以及上述任一技术方案所述的曲柄传动装置，所述抱紧座通过所述轴连接部固定连接于所述旋转轴，所述轴承组件与所述往复运动部件传动连接。

18、相对于上述背景技术，本发明提供的一种曲柄传动装置，具备以下有益效果：本发明通过转动相对抱紧座轴向限位且与调整座螺纹连接的调节件，利用螺纹配合拉动调整座沿调整方向相对抱紧座移动，改变轴承组件的中心轴线与旋转轴的轴线之间的距离，即改变曲柄传动装置的偏心距，从而能够根据不同使用需求调整输出驱动量，提高对不同织造工况的适用性。调节件在转动过程中相对抱紧座的轴向位置保持不变，能够将调节件的转动稳定转换为调整座的直线移动，避免调节件自身轴向窜动影响调节基准。连接部在限位孔内滑动，并可通过测量连接部与限位孔沿调整方向的孔壁之间的间隙或间隙变化量确定调整座的滑动距离，有利于提高偏心距调节的可测性和准确性。滑动锁定组件处于释放状态时允许调整座移动，便于进行驱动量调节；调整完成后，滑动锁定组件将调整座固定于抱紧座，使调节后的偏心距保持稳定，降低调整座在工作过程中发生非预期移动的可能性，从而提高驱动量调节的便利性和可靠性。

1.一种曲柄传动装置，其特征在于，包括：

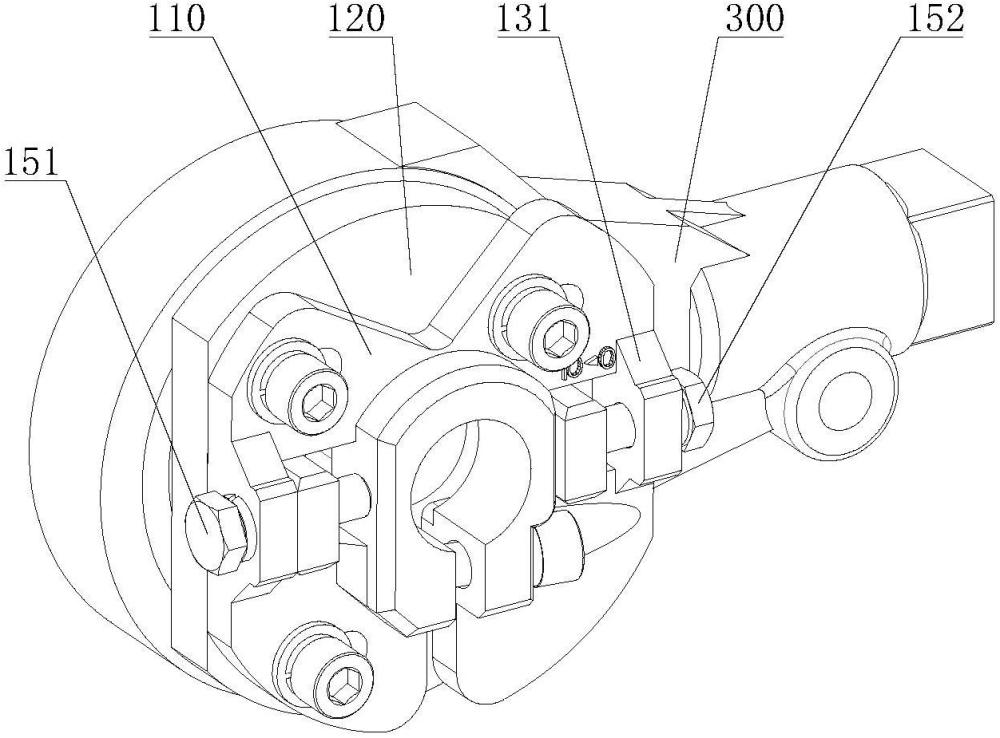

2.根据权利要求1所述的曲柄传动装置，其特征在于，所述滑动锁定组件（140）包括至少一个滑动槽（141）和至少一个固定件（142），所述滑动槽（141）设置于所述调整座（120）和所述抱紧座（110）中的一者并沿所述调整方向延伸，所述固定件（142）穿设于所述滑动槽（141）并连接于所述调整座（120）和所述抱紧座（110）中的另一者。

3.根据权利要求2所述的曲柄传动装置，其特征在于，所述固定件（142）为螺纹紧固件，所述螺纹紧固件穿设于所述滑动槽（141）并与所述调整座（120）和所述抱紧座（110）中的另一者螺纹连接。

4.根据权利要求3所述的曲柄传动装置，其特征在于，所述滑动槽（141）和所述螺纹紧固件均为三个，三个所述滑动槽（141）绕所述轴连接孔（112）的中心轴线间隔设置，各所述滑动槽（141）均沿所述调整方向延伸，各所述螺纹紧固件分别穿设于对应的所述滑动槽（141）。

5.根据权利要求1所述的曲柄传动装置，其特征在于，所述调节组件（150）包括沿所述调整方向相对设置的第一调节件（151）和第二调节件（152），所述第一调节件（151）和所述第二调节件（152）分别可转动地设置于所述抱紧座（110）并沿所述调整方向相对所述抱紧座（110）轴向限位，且所述第一调节件（151）和所述第二调节件（152）分别与所述调整座（120）螺纹连接，以分别通过螺纹配合拉动所述调整座（120）沿相反的方向移动。

6.根据权利要求5所述的曲柄传动装置，其特征在于，所述调整座（120）设置有沿所述调整方向相对设置的两个连接部（124），所述抱紧座（110）设置有与两个所述连接部（124）一一对应的两个限位孔（116）和两个光孔（115）；两个所述连接部（124）分别伸入对应的所述限位孔（116）并能够在对应的所述限位孔（116）内沿所述调整方向滑动，每个所述连接部（124）均设置有沿所述调整方向延伸的螺纹孔，每个所述光孔（115）均与对应的所述螺纹孔同轴设置；所述第一调节件（151）和所述第二调节件（152）均为调节螺栓，两个所述调节螺栓分别穿过对应的所述光孔（115）并与对应的所述螺纹孔螺纹连接，两个所述调节螺栓的头部分别抵接于对应的所述光孔（115）背离所述连接部（124）一端的孔口周缘，以使两个所述调节螺栓在转动过程中相对所述抱紧座（110）的轴向位置保持不变。

7.根据权利要求1所述的曲柄传动装置，其特征在于，所述轴连接部（111）还具有与所述轴连接孔（112）连通的开口（113），所述抱紧座（110）包括分别位于所述开口（113）两侧的两个抱紧部（114），两个所述抱紧部（114）通过抱紧紧固件（160）连接。

8.根据权利要求7所述的曲柄传动装置，其特征在于，所述抱紧紧固件（160）为抱紧螺栓，所述抱紧螺栓穿设于一个所述抱紧部（114）并与另一个所述抱紧部（114）螺纹连接。

9.根据权利要求1所述的曲柄传动装置，其特征在于，所述轴承组件（130）包括轴承内圈（131）和轴承外圈（132），所述轴承内圈（131）连接于所述调整座（120），所述轴承外圈（132）用于与往复运动部件（300）连接。

10.一种织机，其特征在于，包括旋转轴（200）、往复运动部件（300）以及根据权利要求1至9中任一项所述的曲柄传动装置，所述抱紧座（110）通过所述轴连接部（111）固定连接于所述旋转轴（200），所述轴承组件（130）与所述往复运动部件（300）传动连接。
