一种具有夹子结构的挂烫机衣架和挂烫机的制作方法

本技术涉及挂烫，具体涉及一种具有夹子结构的挂烫机衣架和挂烫机。

背景技术：

1、随着生活水平的提高，人们对穿着要求越来越高。近年来，各种垂直挂式蒸汽熨烫机由于其具有熨烫衣服速度快、操作简单以及体积小节省占用空间等优点被广泛用于各种服装专卖店、普通家庭、宾馆和酒店等场所。由于挂烫机多不具备烫台，因此这种挂烫机总离不开衣架，挂烫时需要将衣架挂在挂烫机的挂杆上，而衣物则挂在衣架上。

2、目前的挂烫机的衣架只能挂衣服，当需要熨烫丝绸等轻薄类的布料制成的衣物（例如丝巾、披挂等衣物）时，无法很好固定这类衣物，导致熨烫不顺畅，熨烫效果差。

技术实现思路

1、本实用新型的目的在于克服现有技术中的缺点与不足，提供一种具有夹子结构的挂烫机衣架和挂烫机。

2、本实用新型的一个实施例提供一种具有夹子结构的挂烫机衣架，包括：

3、衣架本体；

4、所述衣架本体的一端或相对两端设置有夹子结构，所述夹子结构包括夹板、第一弹性件和限位件；

5、所述夹板转动设置在所述衣架本体上；

6、所述第一弹性件分别与所述夹板和所述衣架本体之间连接；

7、所述限位件设置在所述衣架本体上，所述限位件上形成有第一限位部和第二限位部；

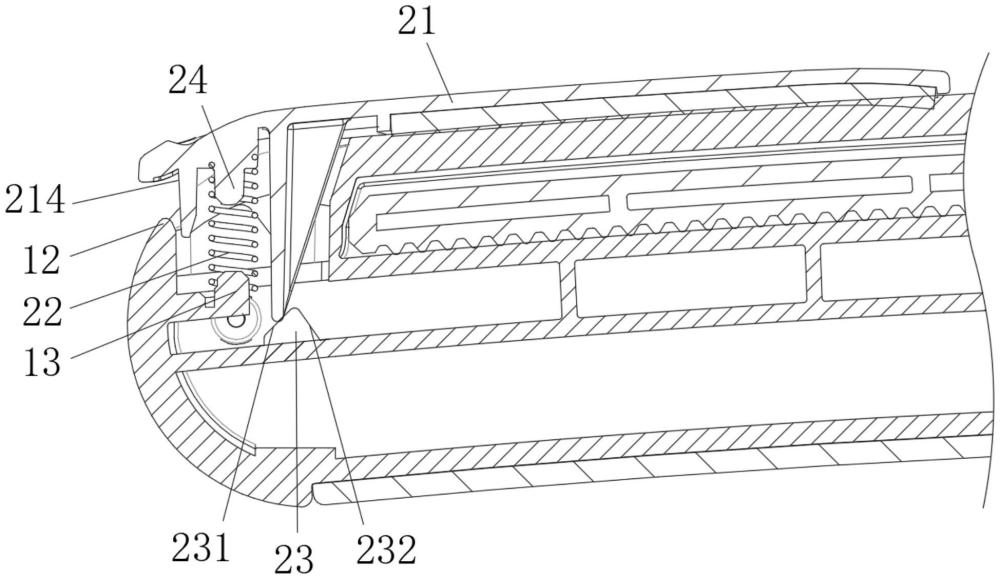

8、所述夹板能够相对所述衣架本体向上转动至打开位置以及能够相对所述衣架本体向下转动至夹持位置，当所述夹板处于所述夹持位置时，所述夹板与所述衣架本体夹持配合，所述第一限位部与所述夹板限位配合以限制所述夹板无法朝向所述打开位置转动，当所述夹板转动至所述打开位置时，所述第一弹性件受所述衣架本体和所述夹板挤压或拉绳而产生弹性形变，所述第二限位部与所述夹板限位配合以限制所述夹板无法朝向所述夹持位置转动。

9、在一些可选的实施方式中，所述衣架本体的至少一端设置有活动腔，所述第一弹性件和所述限位件设置在所述活动腔内，所述夹板的部分转动设置在所述活动腔内。

10、在一些可选的实施方式中，所述夹板包括夹持部、按压部和凸起部，所述夹持部与所述按压部连接，所述凸起部设置在所述夹持部和所述按压部之间，所述凸起部的至少部分转动设置在所述活动腔内，所述第一弹性件与所述按压部连接，当所述夹板处于所述夹持位置时，所述夹持部与所述衣架本体夹持配合，所述凸起部与所述第一限位部限位配合，当所述夹板转动至所述打开位置时，所述凸起部与所述第二限位部限位配合。

11、在一些可选的实施方式中，所述活动腔内设置有第一定位部和第二定位部，当所述夹板处于所述夹持位置时，所述凸起部与所述第一定位部抵接，当所述夹板处于所述打开位置时，所述凸起部与所述第二定位部抵接。

12、在一些可选的实施方式中，所述衣架本体的一端或相对两端设置有支撑部，所述按压部上设置有支撑配合部，所述支撑配合部和所述凸起部均位于所述支撑部和所述第二定位部之间，当所述夹板处于所述打开位置时，所述支撑部与所述支撑配合部抵接。

13、在一些可选的实施方式中，所述衣架本体上设置有衣架立柱，所述夹板上设置有夹子立柱，所述第一弹性件为第一弹簧，所述第一弹簧的两端分别套设在所述衣架立柱和所述夹子立柱上。

14、在一些可选的实施方式中，所述第一限位部和第二限位部分别布置在所述限位件的两侧，并在向上的方向上逐渐靠近彼此。

15、在一些可选的实施方式中，所述夹子结构还包括第二弹性件，所述第二弹性件分别与所述限位件和所述衣架本体连接，所述第二弹性件的弹力驱使所述限位件压向所述夹板。

16、在一些可选的实施方式中，所述衣架本体上设置有导向槽，所述第二弹性件为第二弹簧，所述第二弹簧安装于所述导向槽，所述限位件的部分活动设置在所述导向槽内，并与所述第二弹簧连接。

17、本实用新型的另一个实施例提供一种挂烫机，包括：如上述所述的一种具有夹子结构的挂烫机衣架。

18、相对于现有技术，本实用新型的具有夹子结构的挂烫机衣架能够通过夹子结构将轻薄的衣物夹在衣架上，从而保持衣物在衣架上的位置而不易松动、掉落，从而使得熨烫更加顺畅，避免影响熨烫效果；夹子结构切换打开和夹紧的操作较为简便，用户体验较佳。

19、为了能更清晰的理解本实用新型，以下将结合附图说明阐述本实用新型的具体实施方式。

1.一种具有夹子结构的挂烫机衣架，其特征在于，包括：衣架本体；

2.根据权利要求1所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述衣架本体的至少一端设置有活动腔，所述第一弹性件和所述限位件设置在所述活动腔内，所述夹板的部分转动设置在所述活动腔内。

3.根据权利要求2所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述夹板包括夹持部、按压部和凸起部，所述夹持部与所述按压部连接，所述凸起部设置在所述夹持部和所述按压部之间，所述凸起部的至少部分转动设置在所述活动腔内，所述第一弹性件与所述按压部连接，当所述夹板处于所述夹持位置时，所述夹持部与所述衣架本体夹持配合，所述凸起部与所述第一限位部限位配合，当所述夹板转动至所述打开位置时，所述凸起部与所述第二限位部限位配合。

4.根据权利要求3所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述活动腔内设置有第一定位部和第二定位部，当所述夹板处于所述夹持位置时，所述凸起部与所述第一定位部抵接，当所述夹板处于所述打开位置时，所述凸起部与所述第二定位部抵接。

5.根据权利要求4所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述衣架本体的一端或相对两端设置有支撑部，所述按压部上设置有支撑配合部，所述支撑配合部和所述凸起部均位于所述支撑部和所述第二定位部之间，当所述夹板处于所述打开位置时，所述支撑部与所述支撑配合部抵接。

6.根据权利要求1至5任一项所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述衣架本体上设置有衣架立柱，所述夹板上设置有夹子立柱，所述第一弹性件为第一弹簧，所述第一弹簧的两端分别套设在所述衣架立柱和所述夹子立柱上。

7.根据权利要求1至5任一项所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述第一限位部和第二限位部分别布置在所述限位件的两侧，并在向上的方向上逐渐靠近彼此。

8.根据权利要求7所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述夹子结构还包括第二弹性件，所述第二弹性件分别与所述限位件和所述衣架本体连接，所述第二弹性件的弹力驱使所述限位件压向所述夹板。

9.根据权利要求8所述的一种具有夹子结构的挂烫机衣架，其特征在于：所述衣架本体上设置有导向槽，所述第二弹性件为第二弹簧，所述第二弹簧安装于所述导向槽，所述限位件的部分活动设置在所述导向槽内，并与所述第二弹簧连接。

10.一种挂烫机，其特征在于，包括：如权利要求1至9任一项所述的一种具有夹子结构的挂烫机衣架。
