一种缝纫机的剪线捕捉件以及剪线机构的制作方法

本技术涉及缝纫设备领域，特别是涉及一种缝纫机的剪线捕捉件以及剪线机构。

背景技术：

1、在缝纫机中，剪线机构在剪线后，底线的位置如不进行约束，会影响到后续的缝纫工作，下次开始缝纫时，高速旋转的旋梭梭皮尾钩，有一定机率会击中底线线头，使其变得更加不可预测，导致起缝时有若干个针迹不会形成线迹，俗称起缝带不起底线，或者起缝不上线。申请号为cn202210280379.0实用新型专利中公开了一种缝纫机的剪线机构及方法、以及缝纫机，通过设置剪线捕捉件，并在剪线捕捉件上设置捕捉凹槽，在进行剪线时活动的第二剪线刀会带动底线进入到捕捉凹槽中从而将底线捕捉到，稳定剪线后底线线头的位置。然而，采用这种方式，会存在同时捕捉到底线和面线的问题，而面线线头会与底线线头产生一定交织，在剪线完成后拿走布料时面线会被拉动，容易带动底线移动，导致底线出现捕捉失败的问题。

技术实现思路

1、鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种缝纫机的剪线捕捉件以及剪线机构，能够在剪线后将底线和面线分开捕捉，拉动面线时不影响底线。

2、为实现上述目的，本实用新型提供一种缝纫机的剪线捕捉件，包括弧形捕捉片，所述弧形捕捉片右侧边上设有向右倾斜的分线侧边，所述弧形捕捉片开设有第一捕捉槽和第二捕捉槽，所述第一捕捉槽在分线侧边上形成第一槽入口，所述第二捕捉槽在分线侧边上形成第二槽入口，所述第一槽入口位于第二槽入口的左侧，所述第一捕捉槽和第二捕捉槽之间具有隔离部；所述第一捕捉槽和第二捕捉槽分别用于容纳底线和面线。

3、进一步地，所述第一捕捉槽包括第一主槽部和第一引导槽部，所述第一引导槽部一端与第一主槽部相连通，另一端形成第一捕捉槽的第一槽入口，所述第一主槽部用于容纳底线，所述第一引导槽部用于引导底线进入到第一主槽部中。

4、进一步地，所述弧形捕捉片沿前后方向且用于朝向剪线机构的第二剪线刀的一侧为a侧、另一侧为b侧，所述第一引导槽部从第一槽入口开始向左侧且向b侧延伸，或者从第一槽入口开始向右侧且向b侧延伸。

5、进一步地，所述第一引导槽部直线延伸，且第一引导槽部的直线延伸方向与垂直于左右方向的平面之间的夹角为-60~60°。

6、进一步地，所述第一主槽部的槽边至少在第一引导槽部左右侧的一侧形成底线防脱挡边。

7、进一步地，所述第一引导槽部的宽度范围为弧形捕捉片厚度的0.8~3倍或者为0.3~1mm。

8、进一步地，所述第二捕捉槽包括第二主槽部和第二引导槽部，所述第二引导槽部一端与第二主槽部相连通，另一端形成第二捕捉槽的第二槽入口，所述第二主槽部用于容纳面线，所述第二引导槽部用于引导面线进入到第二主槽部中。

9、进一步地，所述弧形捕捉片沿前后方向且用于朝向剪线机构的第二剪线刀的一侧为a侧、另一侧为b侧，所述第二引导槽部从第二槽入口开始向左侧且向b侧延伸，或者从第二槽入口开始向右侧且向b侧延伸。

10、进一步地，所述第二引导槽部沿直线延伸，且直线延伸方向与垂直于左右方向的平面之间的夹角为-60°~60°。

11、进一步地，所述第二引导槽部的宽度范围为弧形捕捉片厚度的0.8~5倍或者为0.3~2.5mm。

12、本实用新型还提供一种缝纫机的剪线机构，用于设置在缝纫机的旋梭组件处进行剪线，所述剪线机构包括第一剪线刀和第二剪线刀，所述第一剪线刀安装在旋梭组件外周侧处，所述第二剪线刀设置在旋梭组件外周侧处并能够绕着旋梭组件转动至与第二剪线刀咬合或者分开，所述第二剪线刀上设有用于钩住并带动底线和面线朝第一剪线刀运动的剪线钩，所述剪线机构还包括上述的剪线捕捉件，所述剪线捕捉件固定安装，且弧形捕捉片沿着旋梭组件外周侧布置，并位于旋梭组件和第一剪线刀之间；所述第二剪线刀朝第一剪线刀转动时剪线钩会带动底线进入第一捕捉槽，且剪线钩右侧边经过第二捕捉槽的第二槽入口。

13、进一步地，所述剪线钩右侧边经过第二捕捉槽的第二槽入口时与第二槽入口右侧的间距在0~3mm之间。

14、如上所述，本实用新型涉及的剪线捕捉件以及剪线机构，具有以下有益效果：

15、剪线捕捉件通过在弧形捕捉片上设置第一捕捉槽和第二捕捉槽，在剪线时与第二剪线刀配合，能够分别捕捉并约束底线和面线，从而将面线和底线分开，能够有效地防止因为面线抽出而导致的底线捕捉失败。并且结构简单，不需要优化其他零件，只需要优化剪线捕捉件，即可通用现有机型，改进成本低。

1.一种缝纫机的剪线捕捉件，包括弧形捕捉片（11），所述弧形捕捉片（11）右侧边上设有向右倾斜的分线侧边（111），其特征在于：所述弧形捕捉片（11）开设有第一捕捉槽（112）和第二捕捉槽（113），所述第一捕捉槽（112）在分线侧边（111）上形成第一槽入口（1120），所述第二捕捉槽（113）在分线侧边（111）上形成第二槽入口（1130），所述第一槽入口（1120）位于第二槽入口（1130）的左侧，所述第一捕捉槽（112）和第二捕捉槽（113）之间具有隔离部（114）；所述第一捕捉槽（112）和第二捕捉槽（113）分别用于容纳底线（8）和面线（7）。

2.根据权利要求1所述的剪线捕捉件，其特征在于：所述第一捕捉槽（112）包括第一主槽部（1121）和第一引导槽部（1122），所述第一引导槽部（1122）一端与第一主槽部（1121）相连通，另一端形成第一捕捉槽（112）的第一槽入口（1120），所述第一主槽部（1121）用于容纳底线（8），所述第一引导槽部（1122）用于引导底线（8）进入到第一主槽部（1121）中。

3.根据权利要求2所述的剪线捕捉件，其特征在于：所述弧形捕捉片（11）沿前后方向且用于朝向剪线机构的第二剪线刀（3）的一侧为a侧、另一侧为b侧，所述第一引导槽部（1122）从第一槽入口（1120）开始向左侧且向b侧延伸，或者从第一槽入口（1120）开始向右侧且向b侧延伸。

4.根据权利要求3所述的剪线捕捉件，其特征在于：所述第一引导槽部（1122）直线延伸，且第一引导槽部（1122）的直线延伸方向与垂直于左右方向的平面之间的夹角为-60~60°。

5.根据权利要求2所述的剪线捕捉件，其特征在于：所述第一主槽部（1121）的槽边至少在第一引导槽部（1122）左右侧的一侧形成底线防脱挡边（1123）。

6.根据权利要求2所述的剪线捕捉件，其特征在于：所述第一引导槽部（1122）的宽度范围为弧形捕捉片（11）厚度的0.8~3倍或者为0.3~1mm。

7.根据权利要求1所述的剪线捕捉件（1），其特征在于：所述第二捕捉槽（113）包括第二主槽部（1131）和第二引导槽部（1132），所述第二引导槽部（1132）一端与第二主槽部（1131）相连通，另一端形成第二捕捉槽（113）的第二槽入口（1130），所述第二主槽部（1131）用于容纳面线（7），所述第二引导槽部（1132）用于引导面线（7）进入到第二主槽部（1131）中。

8.根据权利要求7所述的剪线捕捉件，其特征在于：所述弧形捕捉片（11）沿前后方向且用于朝向剪线机构的第二剪线刀（3）的一侧为a侧、另一侧为b侧，所述第二引导槽部（1132）从第二槽入口（1130）开始向左侧且向b侧延伸，或者从第二槽入口（1130）开始向右侧且向b侧延伸。

9.根据权利要求7或8所述的剪线捕捉件，其特征在于：所述第二引导槽部（1132）沿直线延伸，且直线延伸方向与垂直于左右方向的平面之间的夹角为-60°~60°。

10.根据权利要求7所述的剪线捕捉件，其特征在于：所述第二引导槽部（1132）的宽度范围为弧形捕捉片（11）厚度的0.8~5倍或者为0.3~2.5mm。

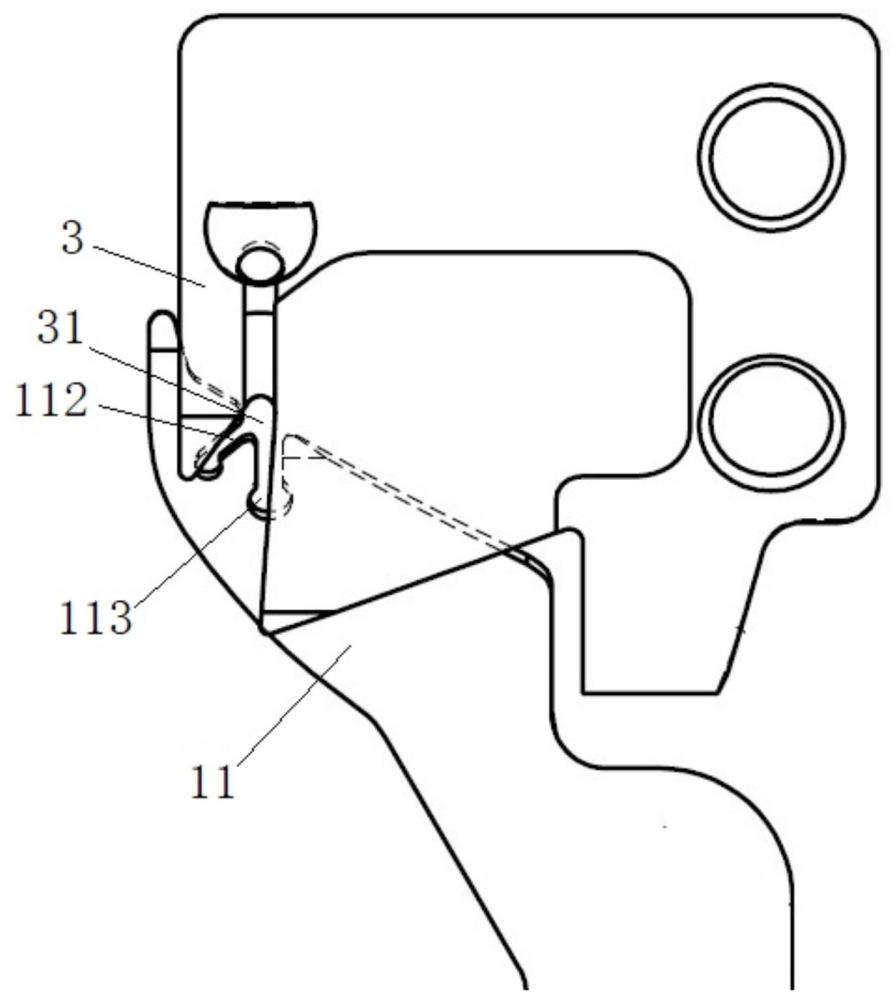

11.一种缝纫机的剪线机构，用于设置在缝纫机的旋梭组件（5）处进行剪线，所述剪线机构包括第一剪线刀（2）和第二剪线刀（3），所述第一剪线刀（2）安装在旋梭组件（5）外周侧处，所述第二剪线刀（3）设置在旋梭组件（5）外周侧处并能够绕着旋梭组件（5）转动至与第一剪线刀（2）咬合或者分开，所述第二剪线刀（3）上设有用于钩住并带动底线（8）和面线（7）朝第一剪线刀（2）运动的剪线钩（31），其特征在于：所述剪线机构还包括如权利要求1至10任一所述的剪线捕捉件（1），所述剪线捕捉件（1）固定安装，且弧形捕捉片（11）沿着旋梭组件（5）外周侧布置，并位于旋梭组件（5）和第一剪线刀（2）之间；所述第二剪线刀（3）朝第一剪线刀（2）转动时剪线钩（31）会带动底线（8）进入第一捕捉槽（112），且剪线钩（31）右侧边经过第二捕捉槽（113）的第二槽入口（1130）。

12.根据权利要求11所述的剪线机构，其特征在于：所述剪线钩（31）右侧边经过第二捕捉槽（113）的第二槽入口（1130）时与第二槽入口（1130）右侧的间距在0~3mm之间。
