一种旋转机头模板机平刀装置的制作方法

本技术涉及缝纫设备，具体涉及一种旋转机头模板机平刀装置。

背景技术：

1、在服装、箱包、皮革制品等缝纫加工领域，自动化、智能化的缝纫设备已成为提升生产效率与产品质量的关键。其中，模板机凭借其精确的图案缝制能力和较低的操作门槛，获得了广泛应用。传统的模板机在完成一段缝纫工序后，面临着缝纫线的切断问题。

2、现有的自动剪线装置，如某些旋转刀或勾刀结构，虽然实现了自动剪线功能，但其结构往往较为复杂，传动部件多，占用空间大。这对于固定机头的普通平缝机尚可接受，但对于现代高速、多角度作业的旋转机头模板机而言，其旋梭组件周边的空间极为狭小且随机头一同旋转，庞大的剪线装置难以布局，甚至会因质量分布不均影响机头旋转的稳定性和动态性能。

3、此外，现有剪线装置的另一个突出缺陷在于对线头的处理能力不足。许多装置在剪断缝线后，无法对剩余的线头进行有效控制，特别是底线线头。当使用棉线、涤纶线等常规缝纫线时，问题或许不明显；但在处理弹性较大的缝纫线时，由于线材在剪断瞬间会因自身弹性发生收缩，若无机构将其夹持，极易导致底线回缩至针板下方。这直接引发了下一缝纫工序起针时，出现底线无法被勾出、起针不上线、跳针等一系列故障，严重影响生产的连续性和成品率。虽有部分设计尝试加入夹线功能，但往往结构复杂、可靠性低，或需要额外的驱动源，进一步增加了系统成本和维护难度。

4、因此，本领域迫切需要一种结构紧凑、传动高效、剪线可靠，并能在剪线后自动夹持底线线头，尤其适用于旋转机头模板机和高弹性缝纫线的平刀剪线装置。

技术实现思路

1、针对背景技术中存在的技术缺陷，本实用新型提出一种旋转机头模板机平刀装置，解决了上述技术问题以及满足了实际需求，具体的技术方案如下：

2、一种旋转机头模板机平刀装置，包括气缸、切刀组件、连接组件、刀轴座和刀轴轴套，所述刀轴轴套镶嵌在刀轴座内部，所述切刀组件包括动刀传动杆、定刀、固定座、动刀和弹簧片，所述动刀传动杆上端固定有动刀，所述动刀传动杆上端靠近动刀的位置配合有固定座，所述固定座上端固定有弹簧片，所述弹簧片上端固定有定刀，所述动刀传动杆下端穿过刀轴轴套，所述动刀传动杆下端与连接组件固定连接，所述连接组件另一端与气缸固定连接。

3、作为本实用新型进一步的技术方案，所述连接组件包括鱼眼接头、平刀连杆和平刀连杆接头，所述鱼眼接头与所述气缸固定连接，所述鱼眼接头另一端与平刀连杆可转动连接，所述平刀连杆另一端与平刀连杆接头可转动连接。

4、作为本实用新型进一步的技术方案，所述气缸横向设置，所述气缸靠近切刀组件的一侧固定有安装座，所述安装座为中空结构，所述鱼眼接头位于安装座的中空部分。

5、作为本实用新型进一步的技术方案，所述动刀的刀头部分形成有楔形部，所述楔形部的厚度随着与固定座距离的减小而减小，所述楔形部的上端面为斜面，所述楔形部的下端面为水平面。

6、作为本实用新型进一步的技术方案，所述定刀以z型结构向上弯折，所述定刀刀头的位置位于所述楔形部的上方，所述定刀刀头的下端面低于所述楔形部上端面的最高点。

7、作为本实用新型进一步的技术方案，所述弹簧片以z型结构向上弯折，所述弹簧片远离固定座的一端的上端面高于所述楔形部的下端面，所述弹簧片远离固定座的端部向下弯折，所述弹簧片远离固定座的端部低于所述楔形部的下端面。

8、作为本实用新型进一步的技术方案，所述固定座下端固定有转接板。

9、本实用新型具有的有益效果在于：采用气缸与连杆传动结构，整体体积小，能够方便地集成于旋转机头模板机的旋梭组件上，优化了设备空间布局，适用于高速、多角度缝纫作业；平刀式切刀组件通过动刀与定刀的精确配合，能够快速、利落地切断各类缝纫线，尤其对弹性线材具有优良的剪切效果，通用性强；剪线过程中，弹簧片与动刀楔形部配合，能够在剪断缝线的同时夹持底线线头，有效避免起针时出现脱线或不上线的问题，提升缝纫质量与效率；装置结构简单合理，传动稳定，关键部件易于拆卸与更换，降低了设备维护成本，提高了生产连续性与经济性。

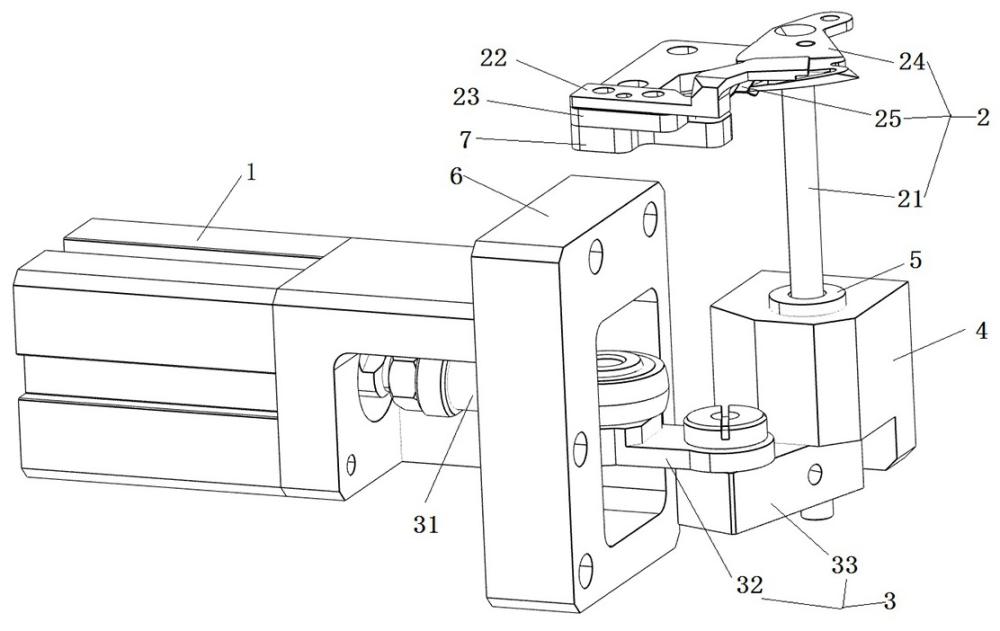

1.一种旋转机头模板机平刀装置，其特征在于：包括气缸（1）、切刀组件（2）、连接组件（3）、刀轴座（4）和刀轴轴套（5），所述刀轴轴套（5）镶嵌在刀轴座（4）内部，所述切刀组件（2）包括动刀传动杆（21）、定刀（22）、固定座（23）、动刀（24）和弹簧片（25），所述动刀传动杆（21）上端固定有动刀（24），所述动刀传动杆（21）上端靠近动刀（24）的位置配合有固定座（23），所述固定座（23）上端固定有弹簧片（25），所述弹簧片（25）上端固定有定刀（22），所述动刀传动杆（21）下端穿过刀轴轴套（5），所述动刀传动杆（21）下端与连接组件（3）固定连接，所述连接组件（3）另一端与气缸（1）固定连接。

2.如权利要求1所述的旋转机头模板机平刀装置，其特征在于：所述连接组件（3）包括鱼眼接头（31）、平刀连杆（32）和平刀连杆接头（33），所述鱼眼接头（31）与所述气缸（1）固定连接，所述鱼眼接头（31）另一端与平刀连杆（32）可转动连接，所述平刀连杆（32）另一端与平刀连杆接头（33）可转动连接。

3.如权利要求2所述的旋转机头模板机平刀装置，其特征在于：所述气缸（1）横向设置，所述气缸（1）靠近切刀组件（2）的一侧固定有安装座（6），所述安装座（6）为中空结构，所述鱼眼接头（31）位于安装座（6）的中空部分。

4.如权利要求1所述的旋转机头模板机平刀装置，其特征在于：所述动刀（24）的刀头部分形成有楔形部（26），所述楔形部（26）的厚度随着与固定座（23）距离的减小而减小，所述楔形部（26）的上端面为斜面，所述楔形部（26）的下端面为水平面。

5.如权利要求4所述的旋转机头模板机平刀装置，其特征在于：所述定刀（22）以z型结构向上弯折，所述定刀（22）刀头的位置位于所述楔形部（26）的上方，所述定刀（22）刀头的下端面低于所述楔形部（26）上端面的最高点。

6.如权利要求4所述的旋转机头模板机平刀装置，其特征在于：所述弹簧片（25）以z型结构向上弯折，所述弹簧片（25）远离固定座（23）的一端的上端面高于所述楔形部（26）的下端面，所述弹簧片（25）远离固定座（23）的端部向下弯折，所述弹簧片（25）远离固定座（23）的端部低于所述楔形部（26）的下端面。

7.如权利要求1所述的旋转机头模板机平刀装置，其特征在于：所述固定座（23）下端固定有转接板（7）。
