一种开袋机的袋口成型装置的制作方法
本技术涉及服装加工机械,具体为一种开袋机的袋口成型装置。
背景技术:
1、现有技术中,开袋机已被广泛应用,开袋机的工作台面上设置定料装置、激光切割装置、折袋装置和缝纫装置等,折袋装置固定设置在袋眉、开袋布片或拉链等附件上料处上方,定料装置在折袋装置、激光切割装置和缝纫装置三者之间往复滑动;袋口的加工过程包括:对服装的袋口位置由定料装置进行定料,然后由激光切割装置完成切割,切割完成后移动至附件的上方并由折袋装置进行折袋加工,接着将服装叠放在附件上,最后一齐移动至缝合工位上进行缝合。但该技术方案无法实现连续加工,人工参与度高。
2、申请人的授权公告号为cn222666247u实用新型,公开了一种开袋机的袋口成型装置,该专利技术将定料机构与折叠机构整合在一起设置在基座上,可以在开袋布片切割完毕后,立即进行折叠,避免了开袋布片运送过程中偏移、移位;而且还可以缩短开袋机工作台面的长度,缩短开袋布片移动距离,不但提高了加工速度、加工效率,还缩短了开袋机的尺寸,节约了场地。
3、但是,该技术方案中,定料机构和折叠机构均设置在基座上,且折叠机构设置在定料机构上,基座带动定料机构沿y轴运动时,折叠机构也随着定料机构一并运动,即,定料机构是背着折叠机构一并运动的,这样,在加工产品的过程中,定料机构承重过大,运行时间长久之后,整个设备的精度会出现偏差,协同性也不好,影响产品的质量,亟需减轻定料机构的负载。
技术实现思路
1、本实用新型的目的在于提供一种开袋机的袋口成型装置,解决了现有的开袋机中折叠机构设置在定料机构上,定料机构的运动都要带着折叠机构一同运动,定料机构负载过大的,致使设备精度不稳定,并且协同性不好的缺陷。
2、为了实现上述目的,本实用新型所采用的技术方案是:
3、一种开袋机的袋口成型装置,它包括沿x轴方向滑动设置在开袋机上的基板,以及设置于基板的定料机构和折叠机构;基板上设置有供定料机构在y轴方向上滑动的第一滑轨和供折叠机构在y轴方向上滑动的第二滑轨;第一滑轨固定设置在基板的上表面,基板的上表面还固定设置有滑轨座,第二滑轨固定设置在滑轨座上,第二滑轨设置在第一滑轨的上方;
4、设置第一安装部与第一滑轨滑动连接,定料机构设置于第一安装部;设置第二安装部与第二滑轨滑动连接,折叠机构设置于第二安装部;还设置驱动第一安装部在第一滑轨沿y轴方向滑动的第一驱动部,和驱动第二安装部在第二滑轨沿y轴方向滑动的第二驱动部。
5、第一安装部包括第一滑轨连接板和定料机构安装板,第一滑轨连接板与第一滑轨滑动连接,定料机构安装板竖直设置在第一滑轨连接板的一端,定料机构设置于定料机构安装板;第一滑轨连接板与第一驱动部连接。
6、定料机构安装板沿z轴方向固定设置第三滑轨,定料机构与第三滑轨滑动连接;设置驱动定料机构在第三滑轨上沿z轴方向滑动的第三驱动部。
7、第二安装部包括第二滑轨连接板和折叠机构安装板,第二滑轨连接板与第二滑轨滑动连接,折叠机构安装板竖直设置在第二滑轨连接板的一端,折叠机构设置于折叠机构安装板;第二滑轨连接板与第二驱动部连接。
8、折叠机构安装板沿z轴方向固定设置第四滑轨,折叠机构与第四滑轨滑动连接;设置驱动折叠机构在第四滑轨上沿z轴方向滑动的第四驱动部。
9、折叠机构安装板与第二滑轨连接板连接的夹角处设置固定板,固定板的底边与第二滑轨连接板固定连接,固定板的竖直边与折叠机构安装板固定连接。
10、第一驱动部是伺服电机,第二驱动部是伺服电机。
11、鉴于上述技术特征,本实用新型具有如下有益效果:1、定料机构和折叠机构各自固定设置在基板上,定料机构的负载大减轻,设备精度稳定,运行寿命增加;2、定料机构的运动与折叠机构的运动相对独立,各自具有单独的驱动部,定料机构的运动不再带着折叠机构一同运动,便于调节各自的精度,也易于调整设备的协同性;3、定料机构与折叠机构的相对独立,使维修、保养更为方便。

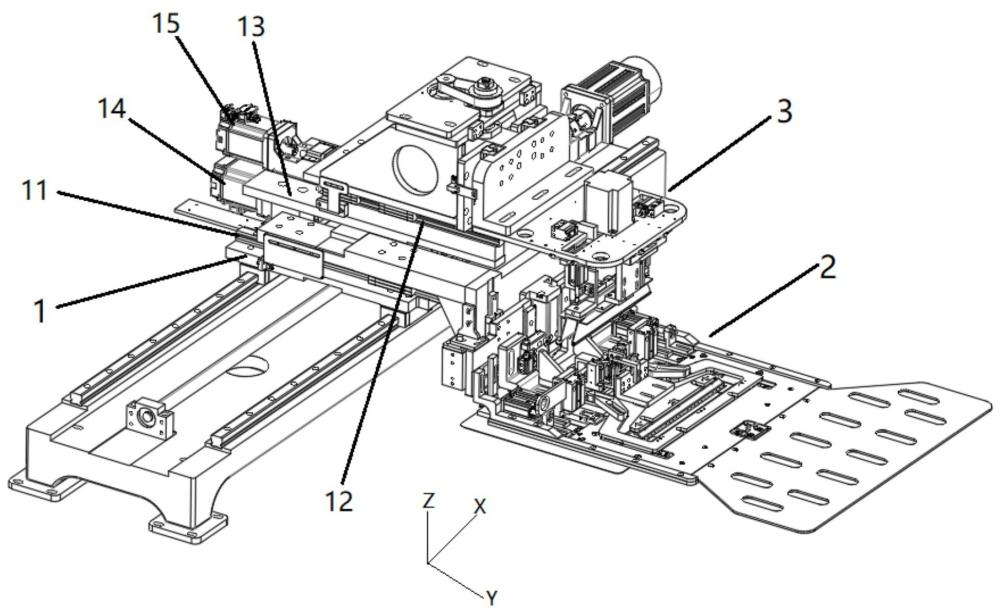

1.一种开袋机的袋口成型装置,它包括沿x轴方向滑动设置开袋机上的基板(1),以及设置于基板(1)的定料机构(2)和折叠机构(3);其特征在于:基板(1)上设置有供定料机构(2)在y轴方向上滑动的第一滑轨(11)和供折叠机构(3)在y轴方向上滑动的第二滑轨(12);第一滑轨(11)固定设置在基板(1)的上表面,基板(1)的上表面还固定设置有滑轨座(13),第二滑轨(12)固定设置在滑轨座(13)上,第二滑轨(12)设置在第一滑轨(11)的上方;
2.如权利要求1所述的开袋机的袋口成型装置,其特征在于:第一安装部包括第一滑轨连接板(21)和定料机构安装板(22),第一滑轨连接板(21)与第一滑轨(11)滑动连接,定料机构安装板(22)竖直设置在第一滑轨连接板(21)的一端,定料机构(2)设置于定料机构安装板(22);第一滑轨连接板(21)与第一驱动部(14)连接。
3.如权利要求2所述的开袋机的袋口成型装置,其特征在于:定料机构安装板(22)沿z轴方向固定设置第三滑轨(23),定料机构(2)与第三滑轨(23)滑动连接;设置驱动定料机构(2)在第三滑轨(23)上沿z轴方向滑动的第三驱动部。
4.如权利要求1所述的开袋机的袋口成型装置,其特征在于:第二安装部包括第二滑轨连接板(31)和折叠机构安装板(32),第二滑轨连接板(31)与第二滑轨(12)滑动连接,折叠机构安装板(32)竖直设置在第二滑轨连接板(31)的一端,折叠机构(3)设置于折叠机构安装板(32);第二滑轨连接板(31)与第二驱动部(15)连接。
5.如权利要求4所述的开袋机的袋口成型装置,其特征在于:折叠机构安装板(32)沿z轴方向固定设置第四滑轨(34),折叠机构(3)与第四滑轨(34)滑动连接;设置驱动折叠机构(3)在第四滑轨(34)上沿z轴方向滑动的第四驱动部。
6.如权利要求4所述的开袋机的袋口成型装置,其特征在于:折叠机构安装板(32)与第二滑轨连接板(31)的夹角处设置固定板(33),固定板(33)的底边与第二滑轨连接板(31)固定连接,固定板(33)的竖直边与折叠机构安装板(32)固定连接。
7.如权利要求1所述的开袋机的袋口成型装置,其特征在于:第一驱动部(14)是伺服电机,第二驱动部(15)是伺服电机。
