一种衣物处理装置的制作方法

本发明涉及衣物清洗，特别是涉及一种衣物处理装置。

背景技术：

1、近年来，在洗衣机领域，传统的洗衣机设计通常侧重于清洁效果、节水节能等方面，而忽视了洗衣机使用过程中产生的湿气、异味以及空气不流通等问题。洗衣机内因长期处于潮湿环境下，容易滋生霉菌、细菌等微生物，从而影响衣物清洗质量和洗衣机的使用寿命。

2、现有的洗衣机多没有专门的空气调节或湿气排放系统，内部空气不流通，加重了湿气滞留的情况。这不仅导致了洗衣机内异味的产生，还可能对洗衣机内的电器元件、金属部件造成腐蚀或损坏。对于安装了新风系统的洗衣机，由于新风系统需要向筒内吹风，使得新风系统需要利用管道与桶内连通，当洗衣机开始正常清洗新风系统关闭时，洗衣机内的泡沫易通过管道溢流至新风系统处，导致新风系统出现损坏。

技术实现思路

1、本发明的目的是提供一种衣物处理装置，解决衣物处理装置的新风系统易损坏的技术问题。

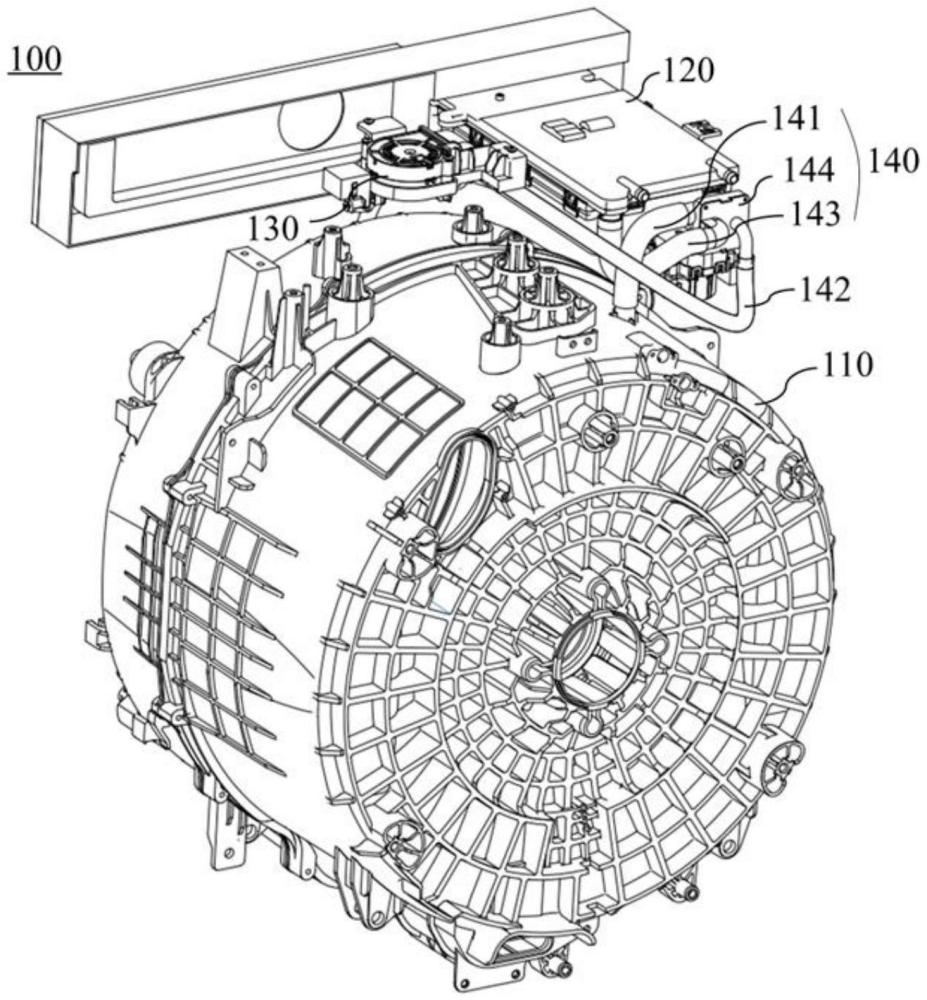

2、根据本发明第一方面的目的，本发明提供一种衣物处理装置，包括：

3、筒体；

4、洗涤剂盒，位于所述筒体外，并与所述筒体连通；

5、新风组件，其与所述筒体连通并受控地向所述筒体内部通入新风；

6、回风系统，其包括进风管、第一出风管和第二出风管，所述进风管与所述筒体连通，以使得所述筒体内的气体由所述进风管进入所述回风系统，所述第一出风管与外界连通，所述第二出风管与所述洗涤剂盒连通，以使得由进风口进入所述回风系统的气体选择性的由所述第一出风管排出至外界或由所述第二出风管流通至所述洗涤剂盒。

7、可选地，所述回风系统包括换向阀，所述换向阀包括：

8、进气口，与所述进风管连接；

9、第一出气口，与所述第一出风管连接；

10、第二出气口，与所述第二出风管连接；和

11、第一阀片，受控地运动以选择性的封住所述第一出气口或所述第二出气口。

12、可选地，所述回风系统还包括：

13、电机，其包括输出抽；和

14、第一转轴，其一端与所述输出抽连接以跟随所述输出抽转动，另一端与所述第一阀片连接，以使得所述第一阀片跟随所述第一转轴转动。

15、可选地，所述回风系统还包括：

16、第一安装座，与所述洗涤剂盒连接；所述第一安装座具有所述进气口和第一通孔，所述电机安装在所述第一安装座的一侧，并通过所述第一通孔延伸至另一侧；和

17、第二安装座，所述第一出气口和所述第二出气口位于所述第二安装座处；所述第二安装座与所述第一安装座相互连接形成容纳空间以容纳所述第一转轴和所述第一阀片。

18、可选地，所述输出轴与所述第一通孔之间设置有密封圈，以避免气体由所述输出轴与所述第一通孔之间的缝隙流入所述容纳空间。

19、可选地，所述第二安装座的靠近所述容纳空间的侧壁处设置有第二通孔和第三通孔，所述第二通孔与所述第一出气口连通，所述第三通孔与所述第二出气口连通；所述第一阀片抵接在该侧壁处，并且第一阀片受控地转动时选择性的封堵所述第二通孔或所述第三通孔，进而使得气体选择性的由所述第一出气口或所述第二出气口排出。

20、可选地，所述第二安装座处还包括第四通孔，所述第四通孔位于所述第二通孔和所述第三通孔的侧边；

21、所述第一阀片的远离所述第一转轴的一侧处包括第一凸起，所述第一凸起设置在所述第四通孔处，以使得所述第一阀片在所述第四通孔处转动。

22、可选地，所述第一阀片的靠近所述第一转轴的一侧设置有第二凸起，所述第二凸起的截面为环形，且所述第二凸起具有一个凹口；

23、所述第一转轴处设置有限位块，所述第一转轴抵接在所述第二凸起内，且所述限位块与所述凹口配合以使得所述第一阀片跟随所述第一转轴转动。

24、可选地，所述第一转轴处还设置有第一台阶；

25、所述回风系统还包括弹性件，所述弹性件抵接在所述第一台阶和所述第一阀片之间。

26、可选地，所述新风组件包括依次连接的风机、出口件和风管，所述风管的一端与所述出口件连接，另一端与所述筒体连接，以使得所述风机开启时将新风由所述出口件和所述风管吹进所述筒体内；

27、其中，所述出口件处设置有阀门组件以开启或关闭所述出口件。

28、可选地，所述出口件包括壳体，所述壳体限定形成气体流通的通道；

29、所述阀门组件包括第二阀片，所述第二阀片与所述壳体活动连接以使得在所述风机开启时，所述第二阀片在气体的推动下开启所述通道，在所述风机关闭时，所述第二阀片关闭所述通道。

30、可选地，所述通道内形成有第二台阶，所述第二阀片设置在所述第二台阶处，所述第二阀片的截面积大于所述第二台阶之间的通道的截面积，以使得当所述风机开启时，气体推动所述第二阀片离开所述第二台阶而开启所述通道，当所述风机关闭时，所述第二阀片与所述第二台阶接触进而关闭所述通道。

31、可选地，所述阀门组件还包括挂耳，所述挂耳设置在所述台阶处，所述第二阀片处设置有第二转轴，所述第二阀片通过所述第二转轴设置在所述挂耳处，且所述第二阀片在气体的推动下能够以所述第二转轴为轴心转动。

32、可选地，所述挂耳下方设置有支撑筋，以增加所述挂耳的强度。

33、可选地，所述出口件还包括第一连接部，通过所述第一连接部与所述风管连接；所述第一连接部位于所述出口件的出风侧，所述第一连接部形成圆筒状，并向靠近所述筒体的方向延伸，所述风管的一端与所述第一连接部连接，另一端延伸至所述筒体处与所述筒体内部连通。

34、可选地，还包括支撑组件，所述支撑组件形成有第一安装部用于安装所述风机；所述第一安装部包括底板和侧壁，所述底板处设置有进风口，所述风机安装在底板的上方并在所述侧壁内侧，在所述风机启动时，气体经过所述进风口由所述风机的底部进入所述风机。

35、可选地，所述出口件还包括第二连接部，所述第二连接部位于所述出口件的进风侧的外周处；

36、所述支撑组件的所述侧壁处设置有第二安装部，所述第二安装部位于所述风机的出口侧的两侧，所述第二连接部与所述第二安装部通过紧固件连接，进而将所述出口件与所述支撑组件连接。

37、可选地，所述新风组件还包括负离子发生件，所述负离子发生件包括安装凹槽和离子发生端；

38、所述支撑组件还包括用于安装所述负离子发生件的第三安装部，所述第三安装部位于所述底板的下方，所述第三安装部还包括安装凸起，所述安装凸起与所述安装凹槽配合，且通过紧固件相互连接以将所述负离子发生件安装在所述第三安装部处；所述第三安装部设置有通孔，以供所述离子发生端穿过，并使得所述离子发生端朝向所述底板的所述进风口。

39、可选地，还包括横梁，所述横梁处包括第一凹部；

40、所述支撑组件还包括第四安装部，所述第四安装部结构与所述第一凹部配合，通过紧固件将所述第四安装部与所述横梁连接。

41、可选地，所述洗涤剂盒包括凸块；

42、所述支撑组件还包括第五安装部，所述第五安装部形成与所述凸块配合第二凹部，利用紧固件将所述凸块与所述第二凹部连接，进而将所述支撑组件与所述洗涤剂盒连接。

43、可选地，所述支撑组件还包括加强筋，所述加强筋设置在所述第三安装部、所述第四安装部和所述第五安装部处，以增加所述第三安装部、所述第四安装部和所述第五安装部的强度。

44、可选地，所述筒体包括入口和筒壁，所述风管与所述筒壁连接，且连接处靠近所述入口处。

45、本方案的衣物处理装置包括回风系统，该回风系统包括进风管，通过进风管可以与筒体连通，该回风系统还可以设置两个出风管，第一出风管与外界连通，第二出风管与洗涤剂盒连通，当衣物处理装置停止工作，新风开启时，此时可以使得桶内的气体由第一出风管排出至外界，当衣物处理装置开启工作，新风关闭时，此时可以将回风系统的气体由第二出风管排至洗涤剂盒处，使得衣物处理装置内的泡沫也可以直接排至洗涤剂盒处，再由洗涤剂盒流回至筒体内，避免泡沫到达新风系统而损坏新风系统，或避免泡沫直接溢出至外界，提升衣物处理装置的使用感受。

46、根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。
