一种气调冷藏集装箱的制作方法

本技术涉及冷藏集装箱，特别是涉及一种气调冷藏集装箱。

背景技术：

1、气调冷藏集装箱是冷链运输中的重要工具，其工作原理是利用制冷装置保证保鲜舱内温度处于低温环境的条件下，将集装箱保鲜舱内的空气置换为气调装置产生的高纯度氮气，并用加湿器控制保鲜舱内的湿度，达到延长果蔬保鲜期的目的。普通冷藏集装箱仅靠机械制冷维持低温，无法调控氧气、二氧化碳比例，所以果蔬运输中会因呼吸作用持续消耗氧气、产生二氧化碳与乙烯，导致代谢失衡、加速成熟腐败，且无智能调节功能，能耗浪费且保鲜周期短；又因为传统气调冷藏集装箱依赖机械制氮、控气设备实现气体调节，这类设备不仅推高初始采购成本，还需频繁人工监测调整气体浓度，运营维护成本高，且机械故障易导致气调失效，同时密封要求高、开关门易破坏气体平衡，无法适配多品类混合运输。而随着高货值果蔬（如樱桃、草莓）跨区域、跨洋运输需求增长，现有两款集装箱在保鲜效果、成本控制、场景适配性上的缺陷愈实用新型显。因此，普通冷藏集装箱 “无气调、保鲜短” 与传统冷藏气调集装箱 “成本高、维护难、适配弱”是本领域技术人员亟需解决的技术问题。

技术实现思路

1、本实用新型的目的是提供一种气调冷藏集装箱，以解决上述现有技术存在的问题，可动态调控箱内氧气、二氧化碳浓度，避免果蔬因呼吸作用导致的代谢失衡、成熟腐败，大幅延长保鲜周期，满足高货值果蔬跨区域、跨洋的长期运输需求。

2、为实现上述目的，本实用新型提供了如下方案：

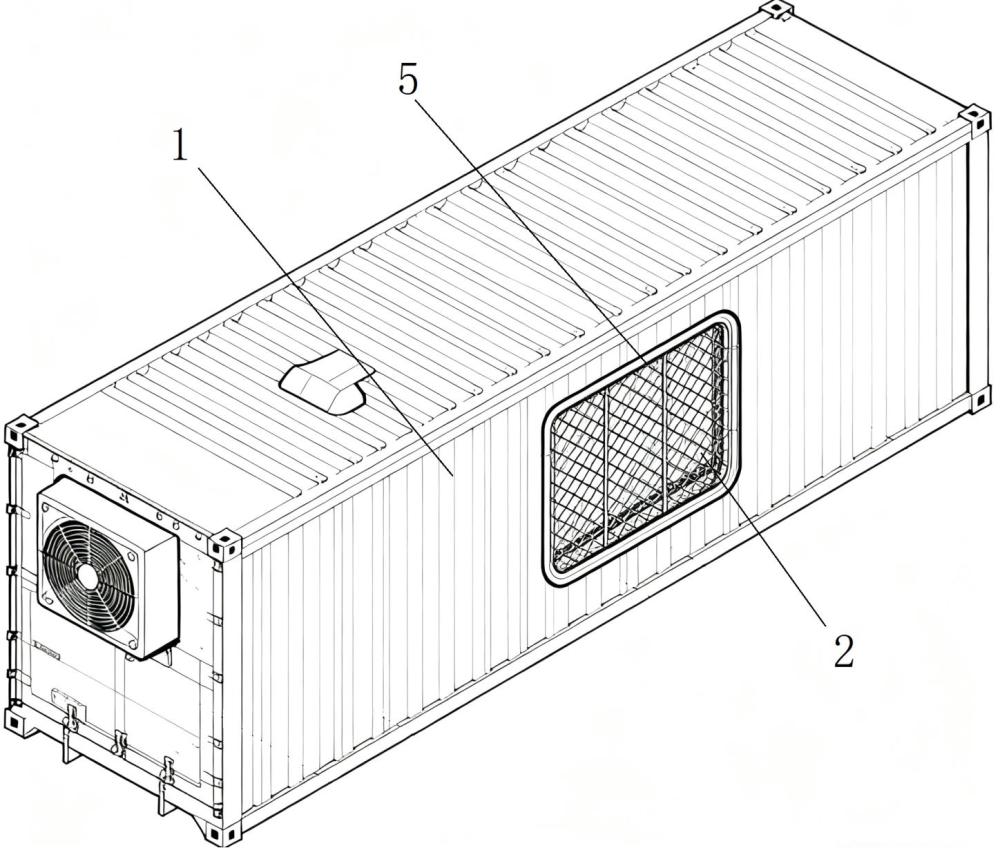

3、本实用新型提供一种气调冷藏集装箱，包括集装箱本体和设置于所述集装箱本体上的气调窗口，所述气调窗口相对设置于所述集装箱本体的两个侧壁上，所述气调窗口包括至少两层的锁鲜膜模块和防护网，所述防护网分布于各层所述锁鲜膜模块的内外侧，相邻两层锁鲜膜模块之间为空气夹层。

4、在一些实施方式中，所述气调窗口还包括窗框，所述窗框外周与所述集装箱本体上开设的窗口连接，所述窗框内部安装所述锁鲜膜模块和防护网。

5、在一些实施方式中，所述锁鲜膜模块包括锁鲜膜和两片设置有密集微孔的petg支撑板，所述两片设置有密集微孔的petg支撑板设置于所述锁鲜膜的内外侧，所述petg支撑板的边沿处与所述锁鲜膜模块的边沿处通过热熔胶粘结固定。

6、在一些实施方式中，所述窗框的内周对应所述锁鲜膜模块和所述防护网设置有安装槽，所述锁鲜膜模块和所述防护网的外周对应安装于各个安装槽内，并通过螺栓固定。

7、在一些实施方式中，所述锁鲜膜模块和所述防护网与各所述安装槽的连接处均涂覆有密封胶。

8、在一些实施方式中，所述锁鲜膜模块设置有两层，且两层所述锁鲜膜模块的内外侧均设置有防护网，两个所述锁鲜膜模块之间为空气夹层。

9、在一些实施方式中，所述锁鲜膜为食品级环保pe膜。

10、在一些实施方式中，所述防护网为不锈钢网或钛合金网。

11、在一些实施方式中，所述窗框为不锈钢窗框或钛合金窗框。

12、本实用新型相对于现有技术取得了以下技术效果：

13、1、精准气调+长效保鲜：在箱体上设置带有锁鲜膜的气调窗口，为依托仿细胞膜智能调节气体的物理保鲜膜，可动态调控箱内氧气、二氧化碳浓度，避免果蔬因呼吸作用导致的代谢失衡、成熟腐败，大幅延长保鲜周期，满足高货值果蔬跨区域、跨洋的长期运输需求。

14、2、低成本+低维护：无需依赖机械制氮、控气设备，减少复杂机械组件的采购投入，初始成本更低；同时无需频繁人工监测调整气体浓度，也降低了机械故障导致气调失效的风险，运营维护成本显著下降，解决传统气调箱初始采购成本高、人工与维护成本负担重的问题。

15、3、场景适配性强：对密封环境的依赖度低于传统气调箱，开关门不易破坏气体平衡，常规的气调保鲜集装箱开关门后气体平衡会被破坏，需要在关门之后重新进行气体调节，用一个仪器进行气体调，调节之后，才能够再一次达到气体的平衡。本实用新型中的气调冷藏集装箱，设置气调窗口，能够实现自主气体交换，在开关门后，在很短的时间内，通过锁鲜膜的气体交换，能自主达到一个气体的动态平衡；能适配多品类混合运输，不同呼吸强度的果蔬可通过保鲜膜动态调气适配；同时可应用于多种标准运输工具，灵活满足海运、陆运等不同场景需求，弥补传统气调箱难以适配多品类运输、对运输场景限制多的不足。

16、4、节能高效：通过物理保鲜膜的智能气调功能与基础冷藏功能协同，无需额外机械控气设备消耗能源，相比普通冷藏箱减少不必要的能耗浪费，同时避免传统气调箱机械组件高能耗的问题，实现能源利用效率提升。

1.一种气调冷藏集装箱，其特征在于：包括集装箱本体和设置于所述集装箱本体上的气调窗口，所述气调窗口相对设置于所述集装箱本体的两个侧壁上，所述气调窗口包括至少两层的锁鲜膜模块和防护网，所述防护网分布于各层所述锁鲜膜模块的内外侧，相邻两层锁鲜膜模块之间为空气夹层。

2.根据权利要求1所述的气调冷藏集装箱，其特征在于：所述气调窗口还包括窗框，所述窗框外周与所述集装箱本体上开设的窗口连接，所述窗框内部安装所述锁鲜膜模块和防护网。

3.根据权利要求2所述的气调冷藏集装箱，其特征在于：所述锁鲜膜模块包括锁鲜膜和两片设置有密集微孔的petg支撑板，所述两片设置有密集微孔的petg支撑板设置于所述锁鲜膜的内外侧，所述petg支撑板的边沿处与所述锁鲜膜模块的边沿处通过热熔胶粘结固定。

4.根据权利要求3所述的气调冷藏集装箱，其特征在于：所述窗框的内周对应所述锁鲜膜模块和所述防护网设置有安装槽，所述锁鲜膜模块和所述防护网的外周对应安装于各个安装槽内，并通过螺栓固定。

5.根据权利要求4所述的气调冷藏集装箱，其特征在于：所述锁鲜膜模块和所述防护网与各所述安装槽的连接处均涂覆有密封胶。

6.根据权利要求1所述的气调冷藏集装箱，其特征在于：所述锁鲜膜模块设置有两层，且两层所述锁鲜膜模块的内外侧均设置有防护网，两个所述锁鲜膜模块之间为空气夹层。

7.根据权利要求3所述的气调冷藏集装箱，其特征在于：所述锁鲜膜为食品级环保pe膜。

8.根据权利要求1所述的气调冷藏集装箱，其特征在于：所述防护网为不锈钢网或钛合金网。

9.根据权利要求2所述的气调冷藏集装箱，其特征在于：所述窗框为不锈钢窗框或钛合金窗框。
