一种多功能检修作业平台的制作方法

本技术涉及电力检修平台，特别是一种多功能检修作业平台。

背景技术：

1、在电力系统运维领域，一线班组的电力检修作业经常有需要登高装设接地线、挂接导线、带电作业抢修等作业场景，作业人员携带工器具登高费时费力，还存在人员高坠、高空抛物、人员疲劳等安全隐患，利用常规高空车如斗臂车、剪叉车等进行高处作业虽能解决部分登高需求，单无法针对狭小空间开展并且成本高、耗费大。

2、现有绝缘升降平台仍然以剪叉平台、斗臂车都为主，耐压等级高、体积大、成本高，通常应用在110/220/500kv带电作业中，且常常用力紧张无法满足日益增长的带电作业需求。同时中低压带电作业中还是以脚手架、蜈蚣梯等方式为主，没有体积小、易操作、造价相对较低、越野能力强且适宜35/10kv中低压带电作业使用的绝缘升降平台。同时主流市场的升降平台升降单元均为不可放倒的，占地面积大，运输与存储不便。

技术实现思路

1、为了克服现有技术的上述缺点，本实用新型的目的是提供一种多功能检修作业平台。

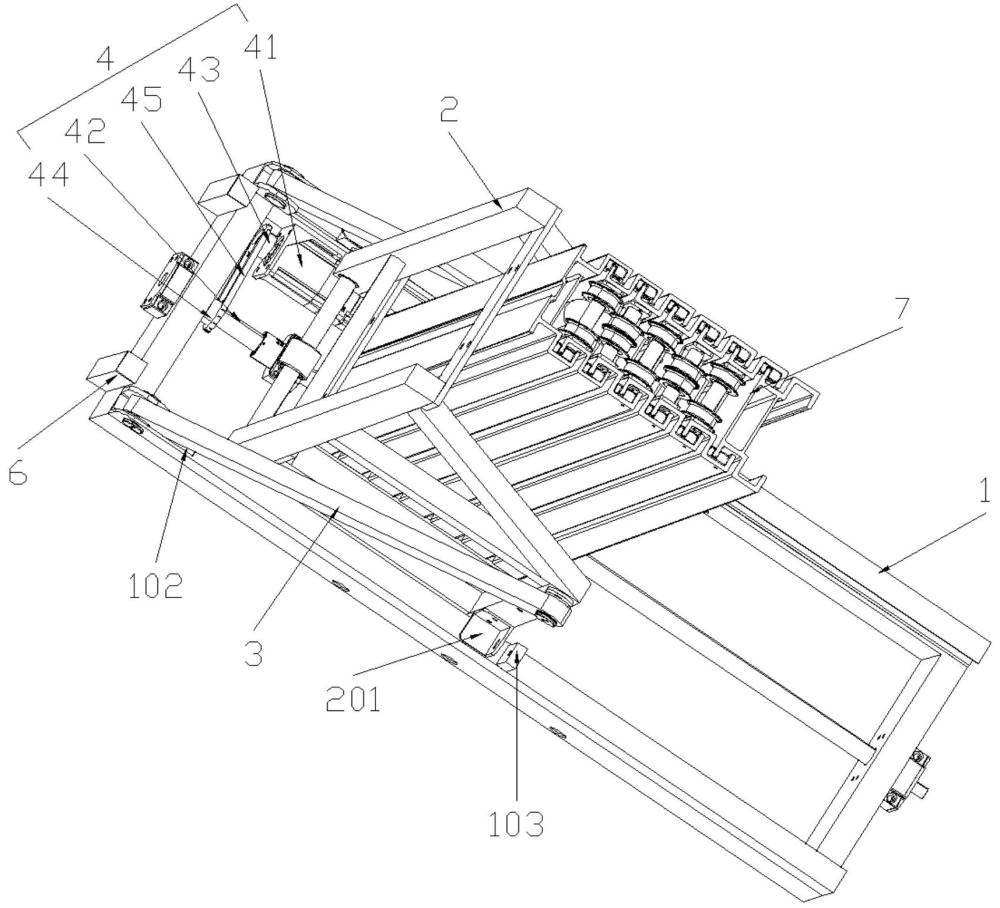

2、本实用新型解决其技术问题所采用的技术方案是：一种多功能检修作业平台，包括底座、升降单元固定架、旋转连接杆和驱动机构；

3、所述底座上设有限位部；

4、所述升降单元固定架的底部转动连接有传动轴，所述传动轴的端部设有移动部，所述移动部与限位部滑动配合；

5、所述旋转连接杆的一端与升降单元固定架转动连接，所述旋转连接杆的另一端与底座转动连接，所述升降单元固定架绕旋转连接杆转动的旋转轴线与传动轴的中心轴线平行；

6、所述驱动机构驱使升降单元固定架直线往返移动以直立或放倒。

7、驱动机构与升降单元固定架传动连接，带动升降单元固定架实现直线往返运动过程中，传动轴上的移动部相对底座上的限位部滑动，配合升降单元固定架的直线移动，旋转连接杆分别与底座、升降单元固定架转动连接，升降单元固定架在驱动机构的驱动下进行直线移动过程中，通过旋转连接杆与传动轴配合，实现升降单元固定架的直立或放倒安全切换，整体结构小型化，提高了中低压带电作业的效率。

8、作为本实用新型的进一步改进：所述驱动机构包括驱动件和传动件，所述驱动件与传动件连接，所述传动件与升降单元固定架连接。

9、作为本实用新型的进一步改进：所述传动件为滚珠丝杆，所述滚珠丝杆上安装有轴承座，所述轴承座与升降单元固定架连接，所述驱动件驱动丝杆转动以带动升降单元固定架直线运动。

10、作为本实用新型的进一步改进：所述驱动机构还包括链轮传动组件，所述链轮传动组件包括主动链轮、从动链轮和链条，所述主动链轮安装于驱动件的输出端，所述从动链轮安装于滚珠丝杆上，所述主动链轮与从动链轮通过链条连接。

11、作为本实用新型的进一步改进：所述底座上还设有定位部，所述升降单元固定架放倒过程中，所述定位部限位旋转连接杆的另一端转动过度。

12、作为本实用新型的进一步改进：所述底座上还设有固定部，所述升降单元固定架上设有锁紧部，所述升降单元固定架直立时，所述锁紧部与固定部通过固定件连接。

13、作为本实用新型的进一步改进：所述底座的一端设有放倒支撑杆，所述放倒支撑杆的高度高于底座的高度。

14、作为本实用新型的进一步改进：所述限位部为限位槽，所述移动部为滑块。

15、作为本实用新型的进一步改进：还包括行程开关，所述底座相对移动部的滑动限制位置上设置所述行程开关，所述行程开关与驱动件信号连接。

16、作为本实用新型的进一步改进：所述轴承轴的上端设有转动轴套，所述传动轴与转动轴套连接。

17、与现有技术相比，本实用新型的有益效果是：

18、本实用新型通过传动轴与升降单元固定架的转动配合底座限位部与传动轴移动部的滑动配合，结合旋转连接杆的转动支撑结构，驱动机构带动升降单元固定架直线移动时，可精准实现直立与放倒状态的安全切换，避免传统升降平台复杂液压系统，整体结构小型化，升降单元可直立可放倒，解决了主流市场不可放倒平台运输存储占地大的问题，满足中低压带电作业需求。

1.一种多功能检修作业平台，其特征在于，包括底座、升降单元固定架、旋转连接杆和驱动机构；

2.根据权利要求1所述的一种多功能检修作业平台，其特征在于，所述底座上设有限位部，所述传动轴的端部设有移动部，所述移动部与限位部滑动配合。

3.根据权利要求1所述的一种多功能检修作业平台，其特征在于，所述驱动机构包括驱动件和传动件，所述驱动件与传动件连接，所述传动件与升降单元固定架连接。

4.根据权利要求3所述的一种多功能检修作业平台，其特征在于，所述传动件为滚珠丝杆，所述滚珠丝杆上安装有轴承座，所述轴承座与升降单元固定架连接，所述驱动件驱动滚珠丝杆转动以带动升降单元固定架直线运动。

5.根据权利要求4所述的一种多功能检修作业平台，其特征在于，所述驱动机构还包括链轮传动组件，所述链轮传动组件包括主动链轮、从动链轮和链条，所述主动链轮安装于驱动件的输出端，所述从动链轮安装于滚珠丝杆上，所述主动链轮与从动链轮通过链条连接。

6.根据权利要求1所述的一种多功能检修作业平台，其特征在于，所述底座上还设有定位部，所述升降单元固定架放倒过程中，所述定位部限位旋转连接杆的另一端转动过度。

7.根据权利要求1所述的一种多功能检修作业平台，其特征在于，所述底座上还设有固定部，所述升降单元固定架上设有锁紧部，所述升降单元固定架直立时，所述锁紧部与固定部通过固定件连接。

8.根据权利要求1所述的一种多功能检修作业平台，其特征在于，所述底座的一端设有放倒支撑杆，所述放倒支撑杆的高度高于底座的高度。

9.根据权利要求2所述的一种多功能检修作业平台，其特征在于，所述限位部为限位槽，所述移动部为滑块。

10.根据权利要求1所述的一种多功能检修作业平台，其特征在于，还包括行程开关，所述底座相对移动部的滑动限制位置上设置所述行程开关，所述行程开关与驱动件信号连接。
