一种玻璃纤维拉丝卷取装置的制作方法

本技术涉及玻璃纤维拉丝，具体为一种玻璃纤维拉丝卷取装置。

背景技术：

1、玻璃纤维拉丝机是一种高速将玻璃熔液拉制呈纤维丝状并按一定规律绕制成纤维卷的机械设备，玻璃纤维拉丝机在生产过程中，需要先将卷筒安装在卷纱筒上，并让玻璃纤维丝缠绕在叶轮机构前端的卷丝环上，然后在挡丝机构的作用下，逐渐缠绕到卷纱柱上的卷筒表面，进行卷绕成纱卷；

2、经检索，专利申请号为202420947220.4的申请书中，公开了一种玻璃纤维拉丝卷取装置，包括安装在玻璃纤维拉丝机主体前侧的转动盘：所述转动盘转动连接在玻璃纤维拉丝机主体的前侧，所述转动盘的前侧转动连接有两个卷纱柱底盘，所述卷纱柱底盘的前侧焊接有中心柱，所述中心柱的前侧固定安装有气缸，所述气缸的输出端固定连接有安装块，所述卷纱柱底盘的前侧滑动连接有八个卷筒夹持板。本实用新型通过气缸带动安装块前后滑动，从而带动卷筒夹持板在卷纱柱底盘的前侧滑动，从而对不同直径的卷筒进行夹持，提高玻璃纤维丝绕卷的效率，同时通过回收屉的设置，可以对掉落的玻璃纤维丝进行回收利用，避免造成浪费；

3、上述申请文件通过各组件的设置实现相应绕卷，但是，首先，其所套装的单个砂筒为固定式样，缠绕时需要将玻璃纤维缠绕在其上，效率较低，其次，气缸驱动的方式需要从内侧连接气动组件，整体结构复杂造价较高，实用性较低。

4、因此，我们提出了一种玻璃纤维拉丝卷取装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种玻璃纤维拉丝卷取装置，解决了现有气缸驱动式存在多组附加组件造价较高实用性较低的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种玻璃纤维拉丝卷取装置，包括玻璃纤维拉丝机及其内侧的主驱动电机，且主驱动电机的输出端上装配有换位转盘；

3、所述换位转盘上装配有三组呈环形分布的支盘，所述支盘上设置有套装组件，且套装组件上装配有相应纱筒；

4、所述玻璃纤维拉丝机前端的底部设置有安装座，所述安装座的后侧固定安装有副驱动电机，且副驱动电机的输出端上装配有对支盘进行驱动的承接转盘。

5、作为本实用新型的一种优选方案，所述承接转盘的外壁上设置有呈环形分布的边齿，所述支盘的外壁上设置有与边齿规格相适配的齿槽，且支盘啮合在承接转盘的外壁上；

6、其中，副驱动电机的设置能够驱动承接转盘带动支盘旋动，同步带动其外侧套装组件上所套装的纱筒进行相应旋动，以辅助进行后续的玻璃纤维绕卷，保证玻璃纤维的绕卷效果。

7、作为本实用新型的一种优选方案，所述换位转盘的外壁上开设有三组呈环形分布的轴承槽，且支盘的外壁上固定安装有卡装在轴承槽中的轴承环座；

8、其中，轴承环座以及轴承槽的设置，能够保证支盘受驱动在换位转盘的外侧自由旋动，保证后续对于玻璃纤维的绕卷效果。

9、作为本实用新型的一种优选方案，所述套装组件包括设置在支盘外壁中心部外侧的螺栓柱，且螺栓柱的端头处通过轴承环固定安装在支盘外壁的中心处；

10、其中，螺栓柱的设置便于通过其自身的旋动调节螺纹筒在支盘的外侧进行相应移动。

11、作为本实用新型的一种优选方案，所述套装组件包括螺纹套装在螺栓柱外侧的螺纹筒，所述螺纹筒的外壁上固定安装有三组呈斜向分布的楔卡；

12、其中，螺纹筒的设置便于通过其自身的移动调节其与外侧内压座的接触位置，进而调节内压座外壁面的位置，从而能够通过该调节方式从内侧对外侧的纱筒进行高效限位压装，保证后续绕卷的稳定性。

13、作为本实用新型的一种优选方案，所述螺纹筒的外侧装配有内压座，所述内压座的内侧开设有与楔卡规格相适配的楔槽，所述内压座的底端固定安装有滑卡，所述内压座通过滑卡滑动套装在滑座上，且滑座呈环形固定安装在支盘的外壁上；

14、其中，滑卡的设置便于调节内压座的位置，以便于从内侧对不同规格的纱筒进行高效限位，而楔槽的设置便于与螺纹筒相楔装，保证挤压效果。

15、本实用新型提供了一种玻璃纤维拉丝卷取装置。具备以下有益效果：

16、1、该玻璃纤维拉丝卷取装置，通过换位转盘上套装组件的设置，能够通过旋动螺栓柱调节螺纹筒进行横移，同步挤压其外侧的三组内压座进行外移，从而能够根据需求从内侧对纱筒进行内置式限位，操作简单且无需额外附件组件，解决了现有气缸驱动式存在多组附加组件造价较高实用性较低的问题；

17、2、该玻璃纤维拉丝卷取装置，通过副驱动电机及其输出端承接转盘的设置，能够通过驱动承接转盘的旋动带动底侧的支盘进行单独旋动，从而能够同步带动支盘外侧套装组件上所限位的纱筒进行同步旋动，以便于根据需求对玻璃纤维进行高效绕卷。

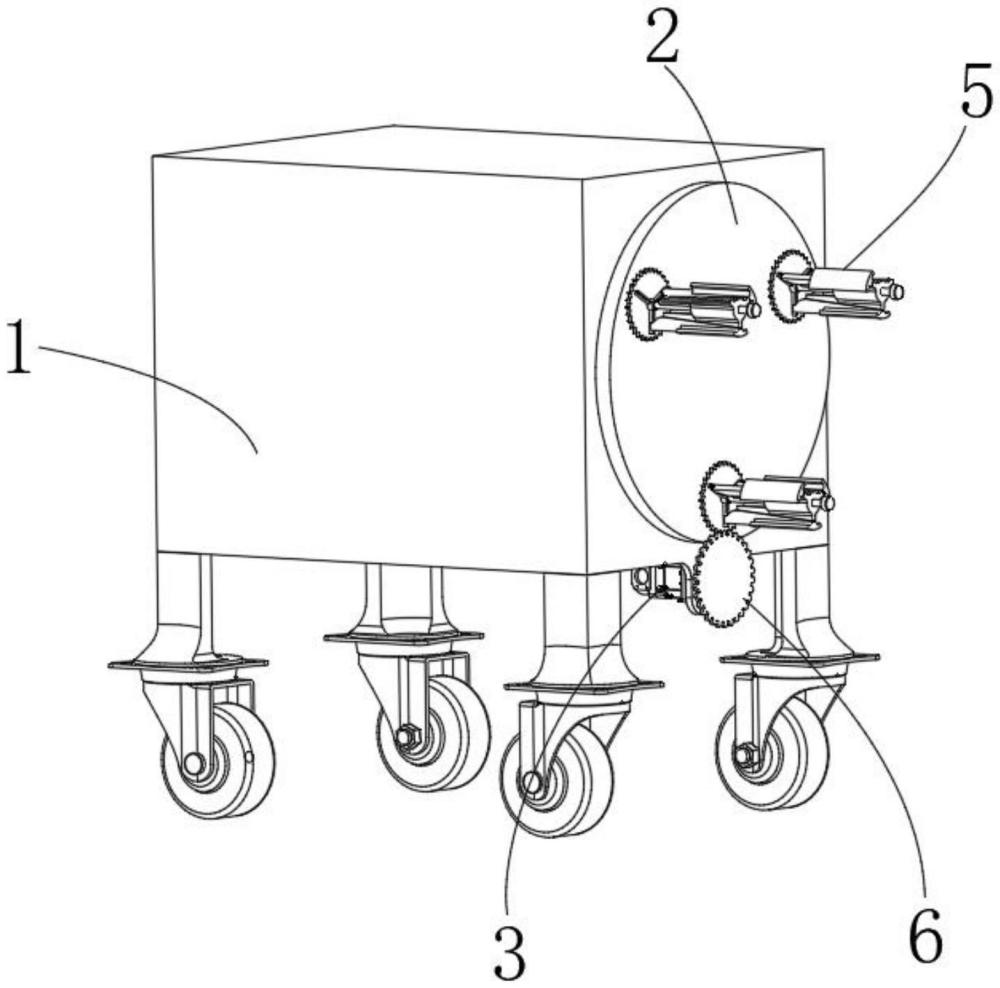

1.一种玻璃纤维拉丝卷取装置，其特征在于：包括玻璃纤维拉丝机(1)及其内侧的主驱动电机，且主驱动电机的输出端上装配有换位转盘(2)；

2.根据权利要求1所述的一种玻璃纤维拉丝卷取装置，其特征在于：所述承接转盘(6)的外壁上设置有呈环形分布的边齿，所述支盘(4)的外壁上设置有与边齿规格相适配的齿槽，且支盘(4)啮合在承接转盘(6)的外壁上。

3.根据权利要求1所述的一种玻璃纤维拉丝卷取装置，其特征在于：所述换位转盘(2)的外壁上开设有三组呈环形分布的轴承槽(21)，且支盘(4)的外壁上固定安装有卡装在轴承槽(21)中的轴承环座(41)。

4.根据权利要求1所述的一种玻璃纤维拉丝卷取装置，其特征在于：所述套装组件(5)包括设置在支盘(4)外壁中心部外侧的螺栓柱(53)，且螺栓柱(53)的端头处通过轴承环固定安装在支盘(4)外壁的中心处。

5.根据权利要求4所述的一种玻璃纤维拉丝卷取装置，其特征在于：所述套装组件(5)包括螺纹套装在螺栓柱(53)外侧的螺纹筒(51)，所述螺纹筒(51)的外壁上固定安装有三组呈斜向分布的楔卡(54)。

6.根据权利要求5所述的一种玻璃纤维拉丝卷取装置，其特征在于：所述螺纹筒(51)的外侧装配有内压座(52)，所述内压座(52)的内侧开设有与楔卡(54)规格相适配的楔槽(56)，所述内压座(52)的底端固定安装有滑卡(55)，所述内压座(52)通过滑卡(55)滑动套装在滑座(42)上，且滑座(42)呈环形固定安装在支盘(4)的外壁上。
