一种便于管理药品效期的存取装置的制作方法

本技术属于医疗用具领域，具体是一种便于管理药品效期的存取装置。

背景技术：

1、目前，药房通用的出药方式中，一般是由药房工作人员根据病人提供的处方，在药房中逐个查找处方上的药品，最后汇总在一起，提供给病人。同样地，在医院外部的零售药店中，患者买药需要向药师提出要求或者根据药师的指引买药，所需的药品也是由药师在售货架上逐个查找和收集，再汇总在一起，提供给客户。

2、然而，药品一般是堆放在货架上，工作人员在取药时，都是取最上层药品，补货时也将新购的药品堆放在原有同类药品的上层，即便有时会将近效期的药品移出，待新购的药品堆放好之后再将近效期的药品放至上层，但人为操作等的变动因素较多，最终可能引发药品过期浪费、库存管理混乱，甚至用药安全风险等问题。

技术实现思路

1、本实用新型的目的在于提供一种便于管理药品效期的存取装置，以通过先入先出的原则存取药品，实现根据药品的效期来管理药品。

2、为实现上述目的，本实用新型提供如下技术方案：

3、本本实用新型提供一种便于管理药品的存取装置，包括：

4、装置本体，其内具有至少一个由上至下布置的存放腔，存放腔用于存放单排药瓶，存放腔的上端具有进口，下端具有出口；

5、控瓶组件，其设置在存放腔内下部且靠近出口，并绕横向轴线转动，控瓶组件上具有用于容纳一个药瓶的开口槽；

6、其中，驱动控瓶组件转动，且开口槽与背离出口侧的存放腔连通，使一个药瓶进入开口槽内，再驱动控瓶组件转动，且开口槽与出口连通，以将开口槽内的药瓶放出。

7、作为本实用新型更进一步的方案，存放腔包括由上至下依次相通的进瓶段、中间段和出瓶段，进瓶段斜向下设置；

8、进口位于进瓶段上端，中间段直向下或弯延向下设置，出瓶段斜向下设置，出口位于出瓶段下端。

9、作为本实用新型更进一步的方案，出瓶段的斜度为2°~10°；

10、和/或，至少出瓶段底面上设置缓冲条；

11、和/或，进口与出口位于装置本体的同侧。

12、作为本实用新型更进一步的方案，存放腔的数量为至少两个，各存放腔沿背离出口的方向间隔布置，靠近出口一侧的进口为近效期口，远离出口一侧的进口为远效期口，且各存放腔的下端共用出瓶段；

13、相邻两个存放腔的中间段下端之间设置有挡料件，在靠近出口一侧的存放腔中有药瓶时，挡料件阻挡背离出口一侧的存放腔中的药瓶通过，而在靠近出口一侧的存放腔中没有药瓶时，挡料件转动使背离出口一侧的存放腔中的药瓶通过。

14、作为本实用新型更进一步的方案，存放腔和控瓶组件的数量均为至少两个，各存放腔沿背离出口的方向间隔布置，靠近出口一侧的进口为近效期口，远离出口一侧的进口为远效期口，各控瓶组件对应设置在各存放腔内下部。

15、作为本实用新型更进一步的方案，至少部分装置本体上设有透视区，以观察存放腔内的药瓶。

16、作为本实用新型更进一步的方案，透视区位于存放腔靠下的位置，装置本体侧面设有剩余瓶数标示；

17、和/或，装置本体上靠近进口处设有效期标示。

18、作为本实用新型更进一步的方案，装置本体上靠近进口处设有活动门，活动门在初始状态下保持关闭状态。

19、作为本实用新型更进一步的方案，装置本体上还设有接瓶槽，接瓶槽位于出口处，以承接出口放出的药瓶。

20、作为本实用新型更进一步的方案，控瓶组件包括回转体和操作柄，装置本体内具有与回转体相匹配的回转腔，回转腔位于存放腔内下部且靠近出口；

21、开口槽位于回转体上，且开口槽的开口沿回转体径向开设，回转体的至少一端延伸至装置本体外，并与操作柄连接。

22、与现有技术相比，本实用新型的有益效果在于，该便于管理药品效期的存取装置包括装置本体和控瓶组件，通过在装置本体内设置至少一个由上至下布置的存放腔，存放腔用于存放单排药瓶，存放腔的上端具有进口，下端具有出口，通过将控瓶组件设置在存放腔内下部且靠近出口，并绕横向轴线转动，控瓶组件上具有用于容纳一个药瓶的开口槽，当驱动控瓶组件转动，且开口槽与背离出口侧的存放腔连通，使一个药瓶进入开口槽内，再驱动控瓶组件转动，且开口槽与出口连通，以将开口槽内的药瓶放出。由此，根据本实用新型提供的便于管理药品效期的存取装置，通过先入先出的原则存取药品，实现根据药品的效期来管理药品，存取药品方便、快捷，在一定程度上避免药品过期浪费，规范药品库存管理，保障用药安全。

1.一种便于管理药品效期的存取装置，其特征在于，包括：

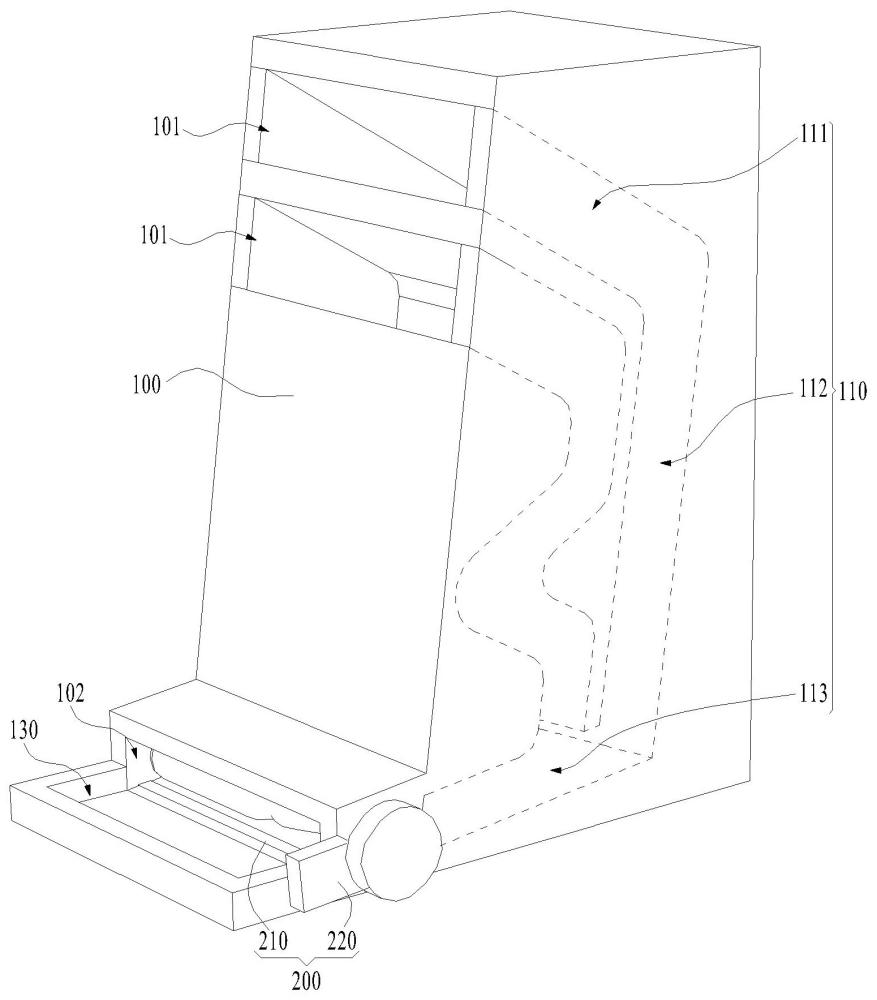

2.根据权利要求1所述的便于管理药品效期的存取装置，其特征在于，所述存放腔（110）包括由上至下依次相通的进瓶段（111）、中间段（112）和出瓶段（113），所述进瓶段（111）斜向下设置；

3.根据权利要求2所述的便于管理药品效期的存取装置，其特征在于，所述出瓶段（113）的斜度为2°~10°；

4.根据权利要求2所述的便于管理药品效期的存取装置，其特征在于，所述存放腔（110）的数量为至少两个，各所述存放腔（110）沿背离所述出口（102）的方向间隔布置，靠近所述出口（102）一侧的所述进口（101）为近效期口，远离所述出口（102）一侧的所述进口（101）为远效期口，且各所述存放腔（110）的下端共用所述出瓶段（113）；

5.根据权利要求1所述的便于管理药品效期的存取装置，其特征在于，所述存放腔（110）和所述控瓶组件（200）的数量均为至少两个，各所述存放腔（110）沿背离所述出口（102）的方向间隔布置，靠近所述出口（102）一侧的所述进口（101）为近效期口，远离所述出口（102）一侧的所述进口（101）为远效期口，各所述控瓶组件（200）对应设置在各所述存放腔（110）内下部。

6.根据权利要求1所述的便于管理药品效期的存取装置，其特征在于，至少部分所述装置本体（100）上设有透视区，以观察所述存放腔（110）内的所述药瓶（10）。

7.根据权利要求6所述的便于管理药品效期的存取装置，其特征在于，所述透视区位于所述存放腔（110）靠下的位置，所述装置本体（100）侧面设有剩余瓶数标示；

8.根据权利要求1所述的便于管理药品效期的存取装置，其特征在于，所述装置本体（100）上靠近所述进口（101）处设有活动门，所述活动门在初始状态下保持关闭状态。

9.根据权利要求1所述的便于管理药品效期的存取装置，其特征在于，所述装置本体（100）上还设有接瓶槽（130），所述接瓶槽（130）位于所述出口（102）处，以承接所述出口（102）放出的所述药瓶（10）。

10.根据权利要求1至9任一项所述的便于管理药品效期的存取装置，其特征在于，所述控瓶组件（200）包括回转体（210）和操作柄（220），所述装置本体（100）内具有与所述回转体（210）相匹配的回转腔（140），所述回转腔（140）位于所述存放腔（110）内下部且靠近所述出口（102）；
