一种自清洁肥料用皮带输送机的制作方法

本技术涉及输送设备，具体领域为一种自清洁肥料用皮带输送机。

背景技术：

1、皮带输送机在肥料生产与运输领域中应用广泛，然而，粘性肥料在卸料后极易有部分残余物料粘附于输送带表面，若不能及时有效地进行清理，不仅会造成物料浪费与交叉污染，残余物料在回程段洒落还会恶化工作环境、增加清洁负担。现有技术中，常在输送带卸料端设置承担主要清理任务的刮板以及在输送带回程段间隔布置多个螺旋托辊以试图充分清洁带面，但该方式不仅使清洁效果不集中容易引起扬尘，还容易使物料洒落范围过大给后续地面清理带来麻烦。此外，位于卸料端承担主要清理任务的刮板通常为板状结构，其磨损迅速，且为补偿磨损常配备结构复杂的弹簧或气囊自动张紧系统，此举增加了设备制造成本与后期维护难度。因此，亟待一种能够实现高效自清洁、结构简单可靠且能集中收集残余物料的肥料用皮带输送机。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种自清洁肥料用皮带输送机，它可以实现对残余肥料在卸料点的集中刮除与收集，有效避免了物料沿输送路径洒落的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自清洁肥料用皮带输送机，包括机架、驱动电机、主动辊、从动辊和输送带，其特征在于：还包括设置于机架卸料端的清理装置；所述清理装置包括安装在机架上的刮刀和刮板；所述刮刀和刮板沿输送带的回程段依序布置于输送带的下方，其中，刮刀和刮板的顶端均与输送带的回程段滑动抵接，刮板下端部向下延伸至刮刀下方。

3、优选的，所述清理装置还包括安装座和紧固件，安装座固定于机架上；所述刮刀和刮板通过紧固件安装座上；所述刮刀为多棱柱形结构。

4、优选的，所述刮刀为正三棱柱形结构。

5、优选的，所述清理装置还包括弹性缓冲组件；所述刮板中部通过紧固件与安装座铰接；所述弹性缓冲组件连接于刮板下端与安装座之间，用于缓冲运行中刮板与输送带接触时产生的波动或冲击。

6、优选的，所述弹性缓冲组件包括限位销和拉簧，限位销设于安装座上，拉簧连接于限位销与刮板下端部之间。

7、优选的，所述清理装置还包括至少一组振动发生组件；所述振动发生组件设置于刮板顶部且与输送带滑动连接。

8、优选的，所述振动发生组件包括凸轮和销轴，所述凸轮通过销轴转动地设于刮板顶部，且凸轮的外轮廓与输送带滑动接触。

9、优选的，所述刮刀包括刮刀本体，刮刀本体两端各焊接有一连接螺杆；安装座设有两个并架设于刮刀本体长度的两端；所述连接螺杆分别贯穿对应侧的安装座并通过紧固件固定。

10、优选的，所述刮刀的长度和刮板的宽度均与输送带的宽度相匹配。

11、优选的，所述刮板的顶端的上端面上设置有刮条，所述刮条沿刮板本体的宽度方向延伸；所述刮条与输送带回程段滑动连接，且刮条的工作面与输送带回程段呈钝角。

12、与现有技术相比，本实用新型的有益效果是：本实用新型通过将清理装置集成于输送机卸料端，实现了残余肥料在卸料点的集中刮除与收集，有效避免了物料沿输送路径洒落的问题；通过采用正三棱柱形刮刀及其旋转调节机构，利用三条棱边进行接力刮削，在极大延长刮刀使用寿命的同时简化了结构、降低了维护成本；通过设置包含拉簧与限位销的枢转连接结构，使刮板与输送带之间形成弹性抵接，显著降低了摩擦损耗；通过由输送带摩擦驱动的凸轮振动发生组件，将连续的带体运动转化为作用于刮板的周期性激振力，从而高效地破坏了肥料在刮板表面的附着与板结，实现了自动清堵，解决了因滑落行程过长导致的物料堆积难题，显著提升了设备的自动化程度与连续作业可靠性。

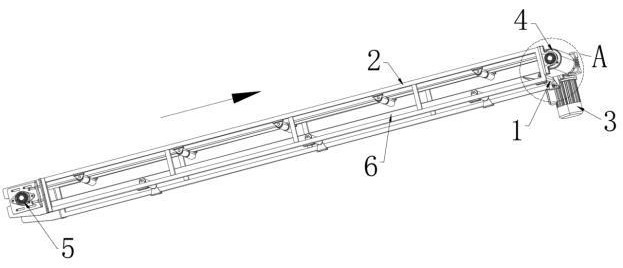

1.一种自清洁肥料用皮带输送机，包括机架（2）、驱动电机（3）、主动辊（4）、从动辊（5）和输送带（6），其特征在于：还包括设置于机架（2）卸料端的清理装置（1）；所述清理装置（1）包括安装在机架（2）上的刮刀（11）和刮板（12）；所述刮刀（11）和刮板（12）沿输送带（6）的回程段依序布置于输送带（6）的下方，其中，刮刀（11）和刮板（12）的顶端均与输送带（6）的回程段滑动抵接，刮板（12）下端部向下延伸至刮刀（11）下方。

2.根据权利要求1所述的一种自清洁肥料用皮带输送机，其特征在于：所述清理装置（1）还包括安装座（13）和紧固件，安装座（13）固定于机架（2）上；所述刮刀（11）和刮板（12）通过紧固件安装座（13）上；所述刮刀（11）为多棱柱形结构。

3.根据权利要求2所述的一种自清洁肥料用皮带输送机，其特征在于：所述刮刀（11）为正三棱柱形结构。

4.根据权利要求2所述的一种自清洁肥料用皮带输送机，其特征在于：所述清理装置（1）还包括弹性缓冲组件；所述刮板（12）中部通过紧固件与安装座（13）铰接；所述弹性缓冲组件连接于刮板（12）下端与安装座（13）之间。

5.根据权利要求4所述的一种自清洁肥料用皮带输送机，其特征在于：所述弹性缓冲组件包括限位销（15）和拉簧，限位销（15）设于安装座（13）上，拉簧连接于限位销（15）与刮板（12）下端部之间。

6.根据权利要求5所述的一种自清洁肥料用皮带输送机，其特征在于：所述清理装置（1）还包括至少一组振动发生组件；所述振动发生组件设置于刮板（12）顶部且与输送带（6）滑动连接。

7.根据权利要求6所述的一种自清洁肥料用皮带输送机，其特征在于：所述振动发生组件包括凸轮（16）和销轴（17），所述凸轮（16）通过销轴（17）转动地设于刮板（12）顶部，且凸轮（16）的外轮廓与输送带（6）滑动接触。

8.根据权利要求2所述的一种自清洁肥料用皮带输送机，其特征在于：所述刮刀（11）包括刮刀本体，刮刀本体两端各焊接有一连接螺杆；安装座（13）设有两个并架设于刮刀本体长度的两端；所述连接螺杆分别贯穿对应侧的安装座（13）并通过紧固件固定。

9.根据权利要求1所述的一种自清洁肥料用皮带输送机，其特征在于：所述刮刀（11）的长度和刮板（12）的宽度均与输送带（6）的宽度相匹配。

10.根据权利要求1所述的一种自清洁肥料用皮带输送机，其特征在于：所述刮板（12）的顶端的上端面上设置有刮条（123），所述刮条（123）沿刮板刮板（12）本体的宽度方向延伸；所述刮条（123）与输送带（6）回程段滑动连接，且刮条（123）的工作面与输送带（6）回程段呈钝角。
