一种新型抗干扰转刹把的制作方法

本技术涉及机械工程，具体为一种新型抗干扰转刹把。

背景技术：

1、在电动自行车、电动摩托车等两轮电动车领域，该抗干扰转刹把的作用，是通过电磁屏蔽与信号优化设计抵御复杂干扰。

2、该转刹把由电磁屏蔽结构、抗干扰信号处理模块、稳定供电单元、高精度传感组件及适配安装机构组成，骑行者操控转把或刹车时，霍尔传感器将机械动作转化为电信号，经差分电路传输至处理模块，滤波算法去除干扰杂波，稳定供电单元保障信号处理电压稳定，最终将精准信号传输至电动车控制器，实现车速调节或刹车制动。

3、但是上述设备在使用时存在明显不足，传统转刹把转动转把可直接旋转启动，无预紧触发行程，停车时意外触碰的概率过大，车辆容易误启动，引发碰撞事故的风险显著，鉴于此，我们提出了一种新型抗干扰转刹把。

技术实现思路

1、本实用新型的目的在于提供一种新型抗干扰转刹把，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种新型抗干扰转刹把，包括安装架，所述安装架上固定安装有安装座，所述安装座上固定安装有转换器，所述安装座上设置有防护组件，所述防护组件包括：

4、细杆，转动安装在所述安装座上，所述细杆上固定安装有转把一端，所述细杆上固定安装有紧密型发条弹簧一端，所述安装座上固定安装有圆筒，所述转把及圆筒上套设有刹把套；

5、磁铁环，固定安装在所述刹把套上，所述转把另一端固定安装有限位头，所述安装座上固定安装有半圆环，所述半圆环上开设有球形槽；

6、橡胶球，转动安装在所述半圆环上，所述半圆环内部固定安装有电磁铁，所述安装座上设置有电性开关，所述安装座上设置有刹车手柄。

7、在进一步的方案中，所述球形槽、橡胶球及电磁铁设置有多组，所述橡胶球设置于球形槽内部。

8、在进一步的方案中，所述紧密型发条弹簧另一端固定安装于圆筒内部，所述刹把套上的磁铁环设置于半圆环内部。

9、在进一步的方案中，多组所述电磁铁设置于磁铁环上下两端，多组所述橡胶球贴合于磁铁环表面，所述电性开关电性连接于电磁铁。

10、在进一步的方案中，所述安装座上设置有辅助组件，所述辅助组件包括防滑条，所述防滑条固定安装在刹把套上，所述安装座上固定安装有安装板，所述安装板上固定安装有弧形板，所述弧形板上固定安装有安装条，所述安装条上固定安装有防护导板。

11、在进一步的方案中，所述防滑条、安装条及防护导板设置有多组。

12、在进一步的方案中，所述半圆环及橡胶球设置于弧形板下方，所述橡胶球贴合于弧形板表面。

13、与现有技术相比，本实用新型提供了一种新型抗干扰转刹把，具备以下有益效果：

14、1、该新型抗干扰转刹把，为了使该装置适配电动车辆安全控制需求，通过设置有防护组件，该组件配合紧密型发条弹簧初始处于预紧状态，驱动车辆时需先施加力将弹簧进一步拉紧1-2厘米才能正式转动转把，通过设定触发行程形成机械防误触机制，避免停车时意外触碰导致的车辆误启动，多组电磁铁对称分布在磁铁环上下两端，通电后形成闭合磁场屏障，配合球形槽内的橡胶球贴合支撑，实现转把精准限位，避免振动偏移。

15、2、该新型抗干扰转刹把，为了使该装置保障电动车辆骑行安全与稳定，通过设置有辅助组件，该组件配合多组防滑条凸起分布在刹把套表面，增加手部与刹把套的摩擦力，防止手部打滑，且防滑条采用耐磨橡胶材质，使用寿命延长，弧形板与防护导板形成双重防护屏障，阻挡灰尘、雨水及异物接触核心部件，避免电磁铁、橡胶球及发条弹簧等结构卡滞，同时橡胶球贴合弧形板表面滚动，减少转把旋转时的摩擦阻力。

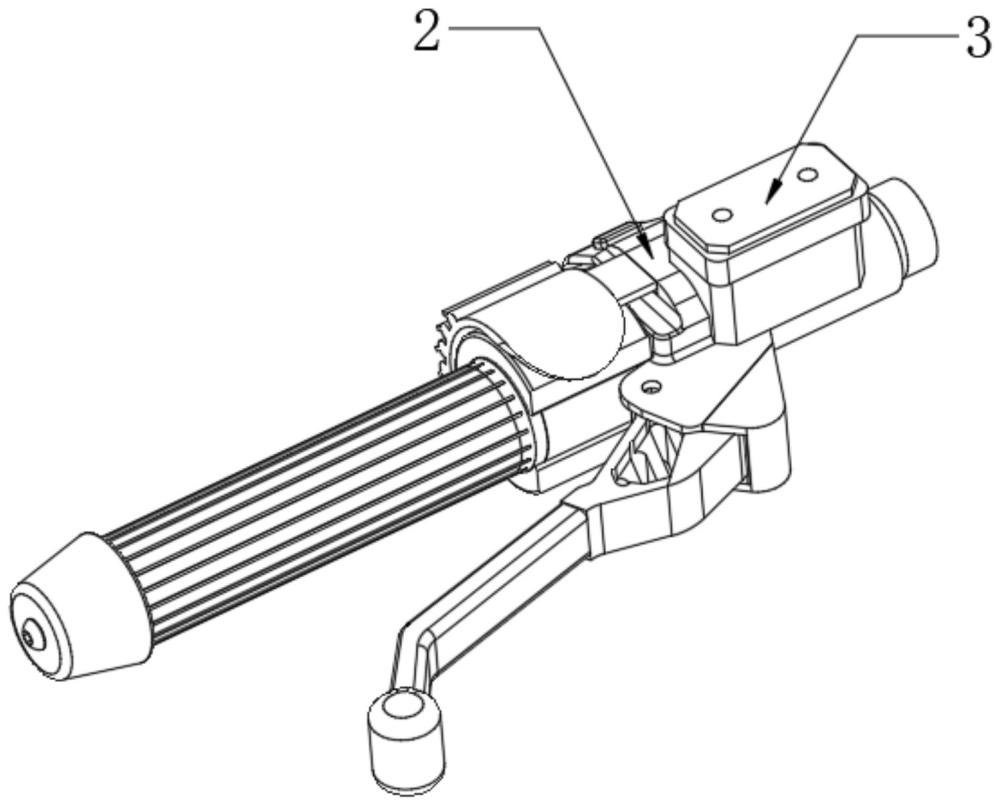

1.一种新型抗干扰转刹把，包括安装架（1），所述安装架（1）上固定安装有安装座（2），所述安装座（2）上固定安装有转换器（3），其特征在于：所述安装座（2）上设置有防护组件（4），所述防护组件（4）包括：

2.根据权利要求1所述的新型抗干扰转刹把，其特征在于：所述球形槽（49）、橡胶球（410）及电磁铁（411）设置有多组，所述橡胶球（410）设置于球形槽（49）内部。

3.根据权利要求1所述的新型抗干扰转刹把，其特征在于：所述紧密型发条弹簧（43）另一端固定安装于圆筒（44）内部，所述刹把套（45）上的磁铁环（46）设置于半圆环（48）内部。

4.根据权利要求1所述的新型抗干扰转刹把，其特征在于：多组所述电磁铁（411）设置于磁铁环（46）上下两端，多组所述橡胶球（410）贴合于磁铁环（46）表面，所述电性开关（412）电性连接于电磁铁（411）。

5.根据权利要求1所述的新型抗干扰转刹把，其特征在于：所述安装座（2）上设置有辅助组件（5），所述辅助组件（5）包括防滑条（51），所述防滑条（51）固定安装在刹把套（45）上，所述安装座（2）上固定安装有安装板（52），所述安装板（52）上固定安装有弧形板（53），所述弧形板（53）上固定安装有安装条（54），所述安装条（54）上固定安装有防护导板（55）。

6.根据权利要求5所述的新型抗干扰转刹把，其特征在于：所述防滑条（51）、安装条（54）及防护导板（55）设置有多组。

7.根据权利要求5所述的新型抗干扰转刹把，其特征在于：所述半圆环（48）及橡胶球（410）设置于弧形板（53）下方，所述橡胶球（410）贴合于弧形板（53）表面。
