一种挖掘机履带板防护装置的制作方法

本技术涉及的是挖掘机设备生产，更具体地说是一种挖掘机履带板防护装置。

背景技术：

1、履带板是工程机械的底盘件之一，现在常用在挖掘机机械上面，其为连续的板状结构，安装在履带框架的下方，负责支撑车辆的重量并传递动力，现有技术中，耐磨卡条与履带板通常是一体成型制作而成，采用锰钢材料制作，具有高强度、耐磨的性能，适用于各种复杂的工况，并且能够承受一定的外部冲击力，但这样的结构在遇到一些比较坚硬的地面时，耐磨卡条与地面“硬碰硬”容易出现磨损的情况，并且使挖掘机行走时比较颠簸，使驾驶员产生不适感，影响施工操作，因此，在遇到这种工况时，履带板需要进行简单的防护，避免磨损和颠簸。针对上述问题，本发明人提出一种挖掘机履带板防护装置，通过在履带板上增设防护板，防护板上对应地设有橡胶条，可使挖掘机在坚硬的地面行走时提供有效的缓冲效果，避免耐磨凸条快速地的磨损，延长履带板的使用寿命。

2、为了解决履带板接地筋与地面抵接容易出现磨损导致使用寿命不长的问题，尤其是遇到坚硬的地面，中国专利（授权公告号：cn218594451u），其公开了一种耐磨型的高强度履带板结构，该实用新型包括履带板主板、耐磨条和耐磨卡条，履带板主板的顶部设有多条防滑凸条，防滑凸条上设有可拆卸的耐磨卡条，履带板主板的一侧设有耳架，履带板主板上设有多个安装孔和腰孔，履带板主板的顶部两侧设有耐磨条。该实用新型通过履带板主板顶部设置防滑凸条，防滑凸条外接耐磨卡条，通过耐磨卡条可以对防滑凸条的耐磨性进行加强，使履带板主板具有较强的耐磨性能，增大其使用寿命。

3、该方案在应用中仍然存在一些不足之处，由于履带板通常是采用锰钢材质制作，本身就是具有高轻度和良好的耐磨性能，在普通地面上行走，磨损率较小，但是遇到一些坚硬的路面，硬碰硬，反而容易出现磨损的情况，还有，出现磨损后，需要能够便捷地的进行配件更换，避免繁琐增加维护时长，从而降低施工效率。所以，需要对履带板的结构进行改进，以克服上述提到的局限性，使其更符合需求，也具有更好的实用性，能够实现更好的防护效果，延长履带板的使用寿命。

技术实现思路

1、本实用新型公开的是一种挖掘机履带板防护装置，其主要目的在于克服现有技术存在的上述不足和缺点。

2、本实用新型采用的技术方案如下：

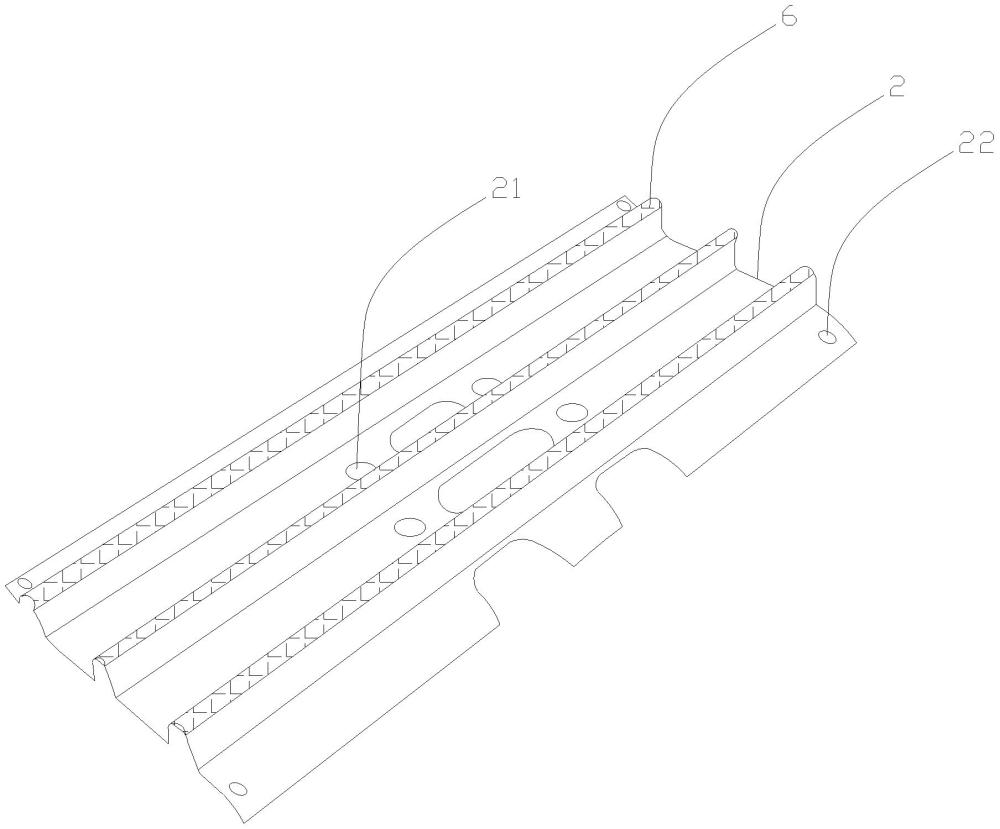

3、一种挖掘机履带板防护装置，包括履带板本体和防护板，所述履带板本体呈一体成型结构且外表面设有若干条接地筋，所述防护板适配地盖设于所述履带板本体外侧且通过螺栓固定，所述防护板中段对应地设有若干个凸起凹槽，该凸起凹槽与所述接地筋对应套设，所述凸起凹槽底部呈敞开结构，该敞开结构内侧两端设有卡设槽，该卡设槽活动卡设有橡胶条。

4、更进一步，所述防护板的中间设有第一螺栓孔，四边设有第二螺栓孔。

5、更进一步，所述卡设槽左右两侧呈开放结构，所述橡胶条通过所述开放结构穿入所述卡设槽内。

6、更进一步，所述卡设槽设两侧设有弧形槽，所述橡胶条两侧对应设有挂耳，该挂耳适配地嵌设于所述弧形槽内。

7、更进一步，所述卡设槽内设有若干个限位凸块，所述橡胶条对应地设有限位凹槽，该限位凹槽与所述限位凸块活动卡设。

8、更进一步，所述橡胶条呈下宽上窄的锥台结构，该锥台结构顶部设有若干根橡胶凸条。

9、通过上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：

10、本实用新型首先通过履带板本体的外侧增设防护板，且每块防护板是单独的对应每块履带板本体，便于安装和更换；接着，防护板设有若干个凸起凹槽对应嵌入履带板本体的接地筋，凸起凹槽的底部安装有橡胶条，橡胶条呈向外凸起结构，通过橡胶条在地面和接地筋之间起到缓冲减震的作用，避免接地筋与坚硬地面硬碰硬导致接地筋磨损快，影响履带板本体的使用寿命，同时橡胶条还具有防滑的作用，接地筋与坚硬地面接触还容易出现打滑的情况，通过橡胶条可增大抓地力，一举两得；最后，橡胶条可从嵌设槽两侧的弧形槽推出和推入，出现磨损时，可快速更换，可不用将防护板拆卸下来，操作相当便捷，本实用新型结构新颖，设计巧妙，能够避免履带板遇到坚硬地面时不好行走且磨损严重，并且能够起到有效的缓震防滑效果，适合推广。

1.一种挖掘机履带板防护装置，其特征在于：包括履带板本体和防护板，所述履带板本体呈一体成型结构且外表面设有若干条接地筋，所述防护板适配地盖设于所述履带板本体外侧且通过螺栓固定，所述防护板中段对应地设有若干个凸起凹槽，该凸起凹槽与所述接地筋对应套设，所述凸起凹槽底部呈敞开结构，该敞开结构内侧两端设有卡设槽，该卡设槽活动卡设有橡胶条。

2.根据权利要求1所述的一种挖掘机履带板防护装置，其特征在于：所述防护板的中间设有第一螺栓孔，四边设有第二螺栓孔。

3.根据权利要求1所述的一种挖掘机履带板防护装置，其特征在于：所述卡设槽左右两侧呈开放结构，所述橡胶条通过所述开放结构穿入所述卡设槽内。

4.根据权利要求1所述的一种挖掘机履带板防护装置，其特征在于：所述卡设槽设两侧设有弧形槽，所述橡胶条两侧对应设有挂耳，该挂耳适配地嵌设于所述弧形槽内。

5.根据权利要求1所述的一种挖掘机履带板防护装置，其特征在于：所述卡设槽内设有若干个限位凸块，所述橡胶条对应地设有限位凹槽，该限位凹槽与所述限位凸块活动卡设。

6.根据权利要求1所述的一种挖掘机履带板防护装置，其特征在于：所述橡胶条呈下宽上窄的锥台结构，该锥台结构顶部设有若干根橡胶凸条。
