一种煤矿机电设备的运输装置的制作方法

本技术属于煤矿设备，具体涉及一种煤矿机电设备的运输装置。

背景技术：

1、在煤矿开采的过程中，会使用到各种机电，在使用机电运输的时候会使用到运输装置，而煤矿开采的现场路面会颠簸不平，一般的运输装置在运输机电的时候，机电设备会因颠簸翻倒掉落下来，造成设备损坏，并且存在安全隐患。

2、现有技术中，授权公告号为cn217623714u的中国实用新型专利文献，公开了一种煤矿机电设备用运输装置，其中煤矿机电设备放置于固定板的顶部，固定板的底部通过缓冲弹簧支撑，缓冲弹簧能够降低设备在崎岖路段运动中的颠簸程度，但是同样加剧了固定板顶部煤矿机电设备的不稳定，煤矿机电设备的尺寸通常不会刚好与收纳箱匹配，煤矿机电设备四周缺少支撑，在运输过程中仍会因颠簸翻倒，存在隐患。

3、因此，需要设计一种提升设备运输稳定性，减少安全隐患的煤矿机电设备的运输装置来解决目前所面临的技术问题。

技术实现思路

1、针对现有技术中所存在的不足，本实用新型提供了一种提升设备运输稳定性，减少安全隐患的煤矿机电设备的运输装置。

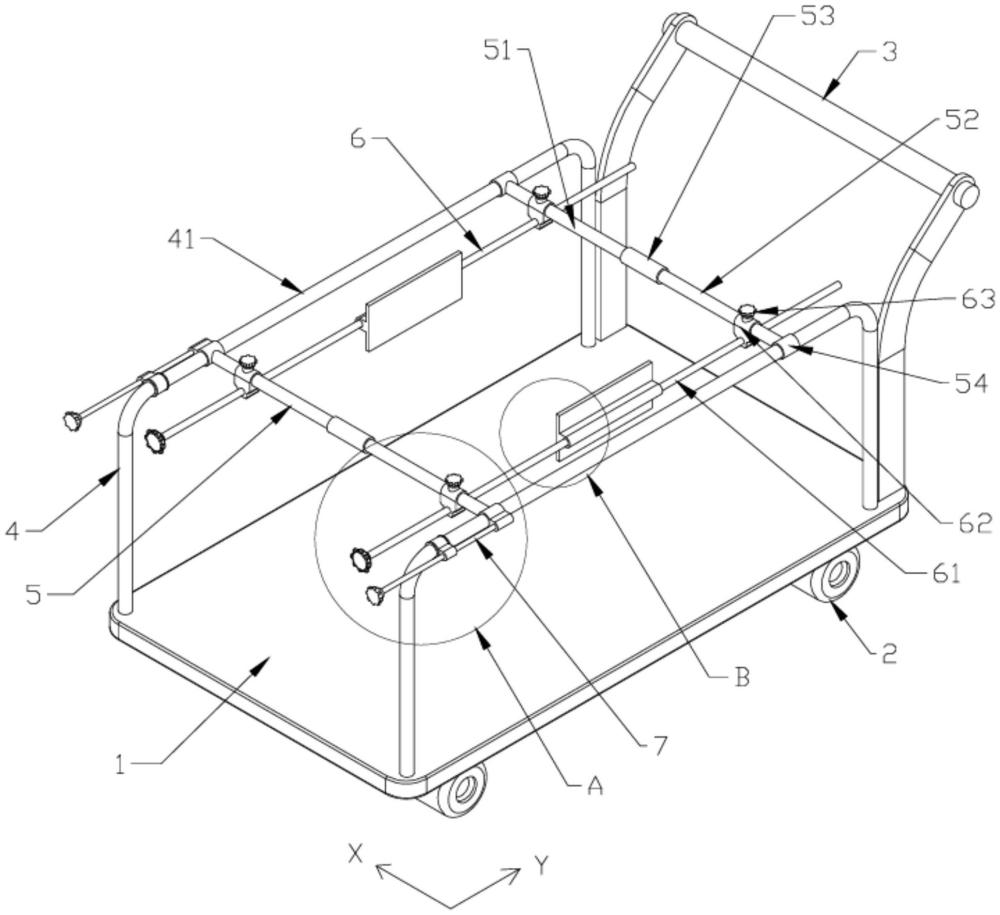

2、本实用新型的技术方案为：煤矿机电设备的运输装置，包括底板，底板的底部设置有车轮，底板的一端顶部设置有扶手，所述底板的顶部两侧对称设置有侧栏杆，所述侧栏杆的顶部具有上支杆；所述底板的上方设置有两个相平行的第一限位件，所述第一限位件具有第一栏杆及第二栏杆，所述第一栏杆、第二栏杆的一端均通过滑套滑动设置在相应的所述上支杆上，所述第一栏杆、第二栏杆的另一端之间通过连接套管可拆卸固定连接；

3、两个所述第一限位件之间设置有两个第二限位件，所述第二限位件具有双向螺杆，所述双向螺杆上对称设置有两段螺旋方向相反的外螺纹，所述双向螺杆上对称螺纹连接有两个连接座，所述连接座与所述第一限位件滑动连接，所述连接座上设置有用于将其与所述第一限位件之间锁定或释放的锁定螺栓；

4、所述上支杆的一端设置有用于沿y轴方向调节所述第一限位件位置的y轴调节机构。

5、进一步地，所述y轴调节机构具有转动套装在所述上支杆外侧的转动套，所述第一限位件上靠近所述转动套的所述滑套一侧转动设置有调节螺杆，所述调节螺杆与所述转动套螺纹连接。

6、进一步地，所述上支杆上固定设置有与所述转动套的两端分别相对应的两个限位挡沿，所述限位挡沿与所述上支杆为一体结构。

7、进一步地，所述第一栏杆的端部开设有环槽，所述连接套管的一端设置有卡环，所述卡环转动设置在所述环槽的内部，所述连接套管上背离所述卡环的一端设置有内螺纹，所述第二栏杆的端部设置有与所述内螺纹相匹配的外螺纹。

8、进一步地，所述连接座之间的所述双向螺杆上滑动套装有滑座，所述滑座的一侧设置有垫板。

9、进一步地，所述锁定螺栓沿所述第一限位件的径向设置在所述连接座的顶部，所述锁定螺栓的端部与所述第一限位件的外侧相抵接或远离。

10、进一步地，所述双向螺杆及调节螺杆的端部均设置有手柄。

11、本实用新型的有益效果：

12、（1）本实用新型中，向底板上放置设备前，第一栏杆与第二栏杆之间拆分开，第一栏杆、第二栏杆及第二限位件在重力作用下绕上支杆转动至上支杆下方，为设备从底板前端进入预留空间；

13、（2）设备放置在底板上之后，通过连接套管将对应的第一栏杆与第二栏杆连接在一起，同步调节y轴调节机构及双向螺杆，使第一限位件分别与设备y轴方向上的两侧相抵进行限位，然后在第一限位件上滑动调节第二限位件的位置，使第二限位件分别与设备x轴方向上的两侧相抵进行限位，对设备的中部四周进行支撑，提升设备运输稳定性，避免在运输过程中设备倾倒，减少安全隐患。

1.一种煤矿机电设备的运输装置，包括底板，底板的底部设置有车轮，底板的一端顶部设置有扶手，其特征在于：所述底板的顶部两侧对称设置有侧栏杆，所述侧栏杆的顶部具有上支杆；

2.根据权利要求1所述的煤矿机电设备的运输装置，其特征在于：所述y轴调节机构具有转动套装在所述上支杆外侧的转动套，所述第一限位件上靠近所述转动套的所述滑套一侧转动设置有调节螺杆，所述调节螺杆与所述转动套螺纹连接。

3.根据权利要求2所述的煤矿机电设备的运输装置，其特征在于：所述上支杆上固定设置有与所述转动套的两端分别相对应的两个限位挡沿，所述限位挡沿与所述上支杆为一体结构。

4.根据权利要求1所述的煤矿机电设备的运输装置，其特征在于：所述第一栏杆的端部开设有环槽，所述连接套管的一端设置有卡环，所述卡环转动设置在所述环槽的内部，所述连接套管上背离所述卡环的一端设置有内螺纹，所述第二栏杆的端部设置有与所述内螺纹相匹配的外螺纹。

5.根据权利要求1所述的煤矿机电设备的运输装置，其特征在于：所述连接座之间的所述双向螺杆上滑动套装有滑座，所述滑座的一侧设置有垫板。

6.根据权利要求1所述的煤矿机电设备的运输装置，其特征在于：所述锁定螺栓沿所述第一限位件的径向设置在所述连接座的顶部，所述锁定螺栓的端部与所述第一限位件的外侧相抵接或远离。

7.根据权利要求2所述的煤矿机电设备的运输装置，其特征在于：所述双向螺杆及调节螺杆的端部均设置有手柄。
