一种玻璃杯加工用转运装置的制作方法

本技术涉及玻璃杯加工，特别涉及一种玻璃杯加工用转运装置。

背景技术：

1、玻璃杯在完成生产加工之后一般通过推车向后续的包装工序进行输送。现有技术中，推车上一般上下叠放着托盘，将玻璃杯依次置入托盘内的格子中，进而完成玻璃杯的收纳，工作人员再通过控制推车，使其向既定方向移动，从而完成输送工作，但是实际应用中，在推车行进的过程中，可能因地面不平等因素而导致推车遇到颠簸，使装有玻璃杯的托盘受到震动，进而可能出现叠放的托盘互相分离的现象，导致位于上方的托盘向一侧倾倒并使玻璃杯掉落，稳定性有待提升。为此，我们提出了一种玻璃杯加工用转运装置。

技术实现思路

1、为了解决上述问题，本实用新型提供一种玻璃杯加工用转运装置。

2、为实现上述目的，本实用新型提供如下技术方案：

3、设计一种玻璃杯加工用转运装置，包括底盘、移动轮和推杆，所述底盘两侧固定有成对设置的安装板，所述安装板之间铰接有限位板，相邻限位板之间设有叠置的托盘，限位板两侧内壁设有限位块，所述托盘两侧设有与限位块契合的限位凹槽，所述托盘底部四角固定有定位块，托盘顶部四角开设有与定位块契合的定位凹槽，所述定位块为橡胶定位块。

4、上述方案中，所述托盘端部固定有提手，所述底盘远离推杆一端开设有让位凹槽。

5、上述方案中，所述限位块为空心限位块，限位块内置有磁块一，所述限位凹槽内壁固定有所带磁性与磁块一相反的磁块二。

6、上述方案中，所述托盘内设有缓冲层，所述缓冲层上均匀开设有置物凹槽，缓冲层为珍珠棉缓冲层。

7、上述方案中，所述限位板顶端磁吸连接有锁定板，所述锁定板顶部固定有把手。

8、上述方案中，所述锁定板底部固定有磁块三，所述限位板顶端开设有与磁块三匹配的锁定凹槽，所述锁定凹槽内固定有所带磁性与磁块三相反的磁块四。

9、上述方案中，所述底盘底部固定有一对支撑板，所述支撑板相对一侧均开设有与锁定板配合的移动凹槽。

10、本实用新型的优点和有益效果在于：通过设置安装板、限位板、托盘、限位块和限位凹槽，先将托盘叠置在底盘上，再转动限位板，使限位板贴合托盘两侧，并使限位块插入对应的限位凹槽内，增加限位板和托盘的接触面积，进而提高两者的连接紧密程度，相比于现有技术，利用限位板，抑制托盘向底盘两侧移动，再利用限位块和限位凹槽之间的配合，来抑制托盘因受到颠簸而在底盘上晃动，提高托盘和内置的玻璃杯的稳定性，通过设置锁定板、磁块三、锁定凹槽和磁块四，利用磁块三和磁块四之间的磁性作用力，使锁定板和限位板互相吸附固定，对限位板的位置进行锁定，相比于现有技术，可防止限位板因底盘颠簸而活动，提高限位板的可靠性。

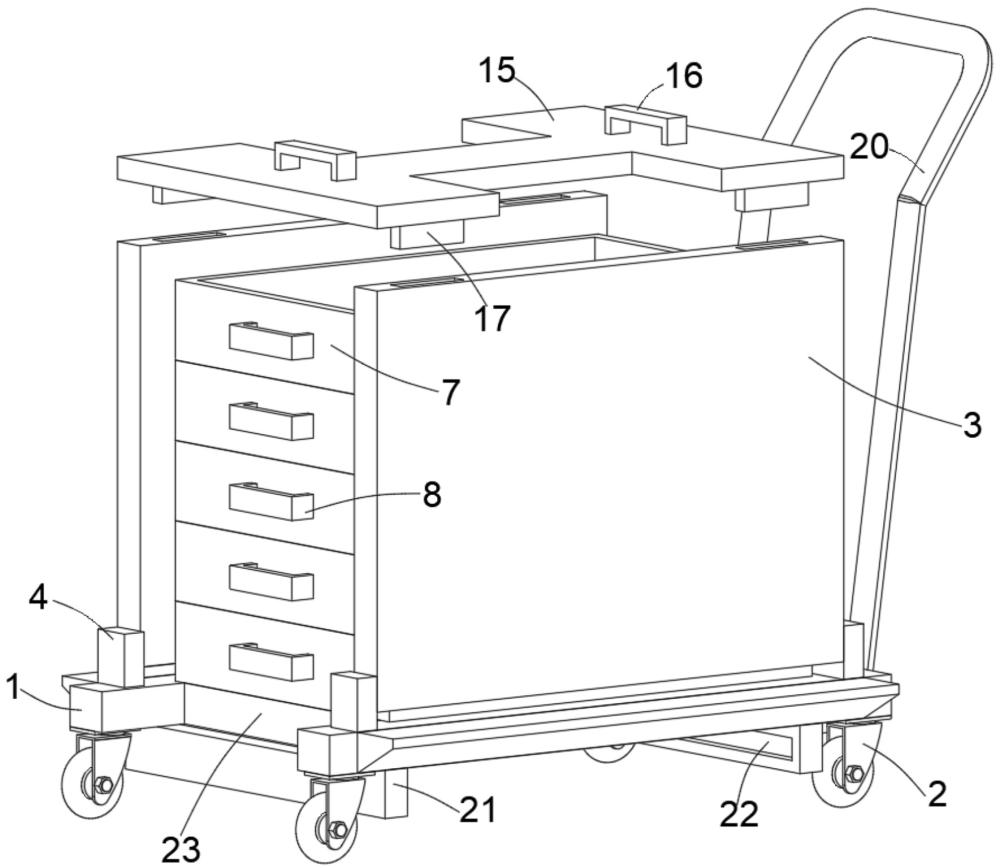

1.一种玻璃杯加工用转运装置，包括底盘（1）、移动轮（2）和推杆（20），其特征在于，所述底盘（1）两侧固定有成对设置的安装板（4），所述安装板（4）之间铰接有限位板（3），相邻限位板（3）之间设有叠置的托盘（7），限位板（3）两侧内壁设有限位块（5），所述托盘（7）两侧设有与限位块（5）契合的限位凹槽（9），所述托盘（7）底部四角固定有定位块（13），托盘（7）顶部四角开设有与定位块（13）契合的定位凹槽（14），所述定位块（13）为橡胶定位块。

2.根据权利要求1所述的一种玻璃杯加工用转运装置，其特征在于，所述托盘（7）端部固定有提手（8），所述底盘（1）远离推杆（20）一端开设有让位凹槽（23）。

3.根据权利要求1所述的一种玻璃杯加工用转运装置，其特征在于，所述限位块（5）为空心限位块，限位块（5）内置有磁块一（6），所述限位凹槽（9）内壁固定有所带磁性与磁块一（6）相反的磁块二（10）。

4.根据权利要求1所述的一种玻璃杯加工用转运装置，其特征在于，所述托盘（7）内设有缓冲层（11），所述缓冲层（11）上均匀开设有置物凹槽（12），缓冲层（11）为珍珠棉缓冲层。

5.根据权利要求1所述的一种玻璃杯加工用转运装置，其特征在于，所述限位板（3）顶端磁吸连接有锁定板（15），所述锁定板（15）顶部固定有把手（16）。

6.根据权利要求5所述的一种玻璃杯加工用转运装置，其特征在于，所述锁定板（15）底部固定有磁块三（17），所述限位板（3）顶端开设有与磁块三（17）匹配的锁定凹槽（18），所述锁定凹槽（18）内固定有所带磁性与磁块三（17）相反的磁块四（19）。

7.根据权利要求5所述的一种玻璃杯加工用转运装置，其特征在于，所述底盘（1）底部固定有一对支撑板（21），所述支撑板（21）相对一侧均开设有与锁定板（15）配合的移动凹槽（22）。
