适用于三轮车的前挡玻璃防护装置的制作方法

本技术涉及一种前挡防护装置，具体是适用于三轮车的前挡玻璃防护装置。

背景技术：

1、在冬季的雨雪天气中，车辆停车在露天停车场时，前挡不可避免地会附着冰雪，影响驾驶员视野，这些冰雪需要在车辆启动后，用暖风给前挡玻璃加热，等待一段时间才能去除，耗时过长。同时，在夏季车辆停放时，直射阳光会导致车内温度升高，也需要启动车辆一段时间，使用空调降温，使用体验不佳。

2、目前，专利公告号为cn207859920u的实用新型公开了汽车前挡风玻璃防护装置，针对现有技术中汽车挡风板遮光装置的密封磁铁条易与汽车表面脱离进而影响装置的使用问题，提供了以下技术方案，包括固定于汽车顶部的收卷组件，收卷组件内设置有延伸至汽车引擎盖上表面的防护布，防护布的活动端上设置有若干个磁性吸附件，该汽车前挡风玻璃防护装置还包括固定于汽车引擎盖下表面上的与磁性吸附件相对应设置的磁性固定件，磁性固定件固定于汽车引擎盖的下表面，减小了磁性固定件与外界的直接接触，增加装置的使用可靠性，减少了粘接胶的使用，减少对汽车外壳表面的破坏。

3、从上述公开的技术内容可知，作为现有技术，公告号为cn207859920u的实用新型通过磁性固定件固定于汽车引擎盖的下表面，减小了磁性固定件与外界的直接接触，增加装置的使用可靠性，减少了粘接胶的使用，减少对汽车外壳表面的破坏；防护布包括无纺布基层、隔热层以及放射层，减少热量向车内部的传播；但是该专利收卷组件的壳体体积较大，无法进行折叠，使用完毕后需要占用大量空间，影响车辆装载其他物品，使用起来不是那么方便。

技术实现思路

1、针对上述现有技术存在的问题，本实用新型提供适用于三轮车的前挡玻璃防护装置，可以有效隔绝雨雪和阳光，可以有效防止雨雪在前挡结冰，并能够有效防止阳光直射，减少车内升温。

2、为了实现上述目的，本实用新型，适用于三轮车的前挡玻璃防护装置，包括防水布和压条，所述的中间轴两端固定安装伸缩杆形成支撑杆，伸缩杆外端固定安装挡片，伸缩杆外端开凹槽安装弹性带，两个弹性带端部分别安装外螺纹盖和内螺纹盖，防水布上部通过绳索或者扎带安装在支撑杆上；伸缩杆外侧同一方向通过支架固定安装磁吸块。

3、另外，根据本实用新型上述实施例提出的适用于三轮车的前挡玻璃防护装置还可以具有如下附加的技术特征：

4、作为本实用新型的进一步改进方案，所述的防水布下部固定安装防水布下锚定结构，防水布顶部向上延伸。

5、作为本实用新型的进一步改进方案，所述的防水布由前到后分别为防水层和无纺布。

6、作为本实用新型的进一步改进方案，所述的防水布表面设有多个压条。

7、作为本实用新型的进一步改进方案，所述的压条内填充塑料颗粒或者塑料绳索。

8、作为本实用新型的进一步改进方案，所述的防水布两侧边缘设有磁吸条。

9、借由上述方案，本实用新型至少具有以下优点：通过可伸缩的支撑杆以及柔性的防水布，使防护装置能够被收纳折叠，有效降低设备体积，使收纳更加方便。借助覆盖在前挡玻璃上的防水布，能够有效隔绝阳光和雨雪，确保夏天时阳光不会透过前挡玻璃直射车内，并且在冬天时有效隔绝雨雪并防止雨雪在前挡玻璃上结冰。

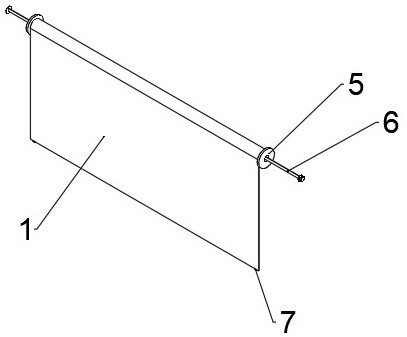

1.适用于三轮车的前挡玻璃防护装置，包括防水布（1）和压条（10），其特征在于，中间轴（2）两端固定安装伸缩杆（3）形成支撑杆，伸缩杆（3）外端固定安装挡片（5），伸缩杆（3）外端开凹槽安装弹性带（6），两个弹性带（6）端部分别安装外螺纹盖（8）和内螺纹盖（9），防水布（1）上部通过绳索或者扎带安装在支撑杆上；伸缩杆（3）外侧同一方向通过支架固定安装磁吸块（4）。

2.根据权利要求1所述的适用于三轮车的前挡玻璃防护装置，其特征在于，所述的防水布（1）下部固定安装防水布下锚定结构（7），防水布（1）顶部向上延伸。

3.根据权利要求2所述的适用于三轮车的前挡玻璃防护装置，其特征在于，所述的防水布（1）由前到后分别为防水层和无纺布。

4.根据权利要求1所述的适用于三轮车的前挡玻璃防护装置，其特征在于，所述的防水布（1）表面设有多个压条（10）。

5.根据权利要求4所述的适用于三轮车的前挡玻璃防护装置，其特征在于，所述的压条（10）内填充塑料颗粒或者塑料绳索。

6.根据权利要求1所述的适用于三轮车的前挡玻璃防护装置，其特征在于，所述的防水布（1）两侧边缘设有磁吸条。
