一种柱状材料搬移架的制作方法

本技术涉及建筑施工，更具体地说，本技术涉及一种柱状材料搬移架。

背景技术：

1、在施工现场需要使用防水卷材、玻纤网格布、土工布等圆柱形材料，圆柱形材料传统的搬移方法是人工肩扛或两人抬至安装位置。

2、在实际使用时，柱状材料在搬运时，易因外力冲击或重心偏移发生侧向滚动或偏移，导致材料从搬移架上脱落，脱落向下的冲击会对柱状材料造成损伤，从而会降搬移过程中的稳定性。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种柱状材料搬移架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种柱状材料搬移架，包括支撑杆，所述支撑杆一侧固定连接有把手，所述支撑杆前侧固定连接有脚踢板，所述脚踢板与支撑杆内边缘平齐，所述支撑杆上设置有两个限位组件；

4、所述限位组件包括设置在支撑杆底部的螺纹杆，所述螺纹杆与支撑杆转动连接，所述螺纹杆底端固定连接有用于驱动螺纹杆旋转的转盘，所述螺纹杆外侧螺纹连接有活动板，所述活动板顶端固定连接有两个导向柱，所述导向柱横截面形状为“十”字形；

5、所述支撑杆底部开设有两个用于导向柱滑动的导向槽；

6、所述支撑杆上设置有搬移机构，所述限位组件还包括固定设置在支撑杆外侧的两个铰支座，所述铰支座内部固定连接有支轴，所述支轴外侧转动连接有铰接块，所述铰接块一侧固定连接有限位杆，所述限位杆一侧形状为弧形，所述限位杆一侧固定连接有多个防滑条，所述防滑条材质为橡胶，所述活动板两侧均铰接有用于推动的推动杆，所述推动杆一端与限位杆内部铰接。

7、通过采用上述技术方案：通过两个限位杆的倾斜摆动能够与柱状材料贴合，从而可以对材料进行稳定夹持，以便于提升搬移过程中的稳定性。

8、作为上述技术方案的进一步描述：所述搬移机构包括挡板，所述挡板与支撑杆顶端固定连接，所述支撑杆顶端固定连接有多个用于放置材料的半圆护圈，所述支撑杆底端固定连接有固定板，所述固定板外侧转动连接有两个橡胶轮，所述支撑杆底端固定连接有挂钩，所述支撑杆底端固定连接有连接块，所述连接块内部转动连接有斜支撑架，所述斜支撑架呈梯形构造。

9、通过采用上述技术方案：可以根据材料的放置状态及时调整支撑杆的姿态，进而便于更便捷的将材料放置在支撑杆上。

10、本实用新型的技术效果和优点：

11、1、通过设置限位组件，与现有技术相比，利用两个限位杆的一端倾斜能够将柱状材料进行夹持，同时通过限位杆一侧圆弧设计可以确保柱状材料在搬运过程中不会沿轴线方向滑动，能够有效防止材料在搬运过程中发生径向偏移，从而确保了柱状材料在搬运过程中的稳定性；

12、2、通过设置搬移机构，与现有技术相比，利用斜支撑架的梯形构造可以在放下时将支撑杆进行倾斜，以便于能够根据材料的水平与垂直状态及时调整支撑杆姿态，进而便于材料可以轻松放置在支撑杆上，进而提升了搬移操作效率。

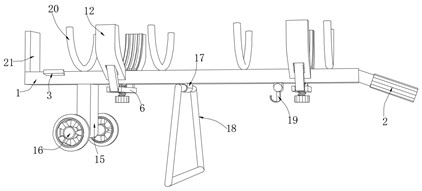

1.一种柱状材料搬移架，包括支撑杆（1），其特征在于：所述支撑杆（1）一侧固定连接有把手（2），所述支撑杆（1）前侧固定连接有脚踢板（3），所述脚踢板（3）与支撑杆（1）内边缘平齐，所述支撑杆（1）上设置有两个限位组件；

2.根据权利要求1所述的一种柱状材料搬移架，其特征在于：所述限位组件还包括固定设置在支撑杆（1）外侧的两个铰支座（9），所述铰支座（9）内部固定连接有支轴（10），所述支轴（10）外侧转动连接有铰接块（11）。

3.根据权利要求2所述的一种柱状材料搬移架，其特征在于：所述铰接块（11）一侧固定连接有限位杆（12），所述限位杆（12）一侧形状为弧形，所述限位杆（12）一侧固定连接有多个防滑条（13），所述防滑条（13）材质为橡胶。

4.根据权利要求1所述的一种柱状材料搬移架，其特征在于：所述活动板（6）两侧均铰接有用于推动的推动杆（14），所述推动杆（14）一端与限位杆（12）内部铰接。

5.根据权利要求1所述的一种柱状材料搬移架，其特征在于：所述搬移机构包括挡板（21），所述挡板（21）与支撑杆（1）顶端固定连接，所述支撑杆（1）顶端固定连接有多个用于放置材料的半圆护圈（20）。

6.根据权利要求1所述的一种柱状材料搬移架，其特征在于：所述支撑杆（1）底端固定连接有固定板（15），所述固定板（15）外侧转动连接有两个橡胶轮（16），所述支撑杆（1）底端固定连接有挂钩（19）。

7.根据权利要求1所述的一种柱状材料搬移架，其特征在于：所述支撑杆（1）底端固定连接有连接块（17），所述连接块（17）内部转动连接有斜支撑架（18），所述斜支撑架（18）呈梯形构造。
