一种便于定位的钻孔装置的制作方法

本技术涉及钻孔定位，尤其涉及一种便于定位的钻孔装置。

背景技术：

1、钻孔是利用钻头高速旋转并沿轴向进给，通过切削作用在金属、木材、塑料等实体材料上精确加工出圆形孔洞的关键工艺，广泛应用于机械制造、建筑安装及电子装配等领域，其核心在于根据材料特性选择合适钻头与切削参数，并配合冷却润滑以保障孔径精度与表面质量，是实现零部件连接、定位及功能实现的重要基础工序。

2、现有木板加工工作台因宽度和长度受限，在加工大尺寸木板时，长边易因自重出现翘起或两端下坠现象，导致钻孔设备与木板接触时因支撑不稳发生位置偏移，影响钻孔精度；同时工作台开设的排屑槽虽能容纳钻头穿透，但在钻孔过程中因钻头下压力集中，易使木板在槽口边缘产生应力集中，进而引发钻孔位置开裂或崩边，严重影响加工质量与成品合格率，因此提出的一种便于定位的钻孔装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在木板加工工作台因宽度和长度受限，在加工大尺寸木板时，长边易因自重出现翘起或两端下坠现象，导致钻孔设备与木板接触时因支撑不稳发生位置偏移，影响钻孔精度；同时工作台开设的排屑槽虽能容纳钻头穿透，但在钻孔过程中因钻头下压力集中，易使木板在槽口边缘产生应力集中，进而引发钻孔位置开裂或崩边的缺点，而提出的一种便于定位的钻孔装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种便于定位的钻孔装置，包括工作台；

4、支撑框，固定连接在工作台表面的一端，所述支撑框上滑动连接有加工板，所述加工板上固定连接有电动推杆，所述电动推杆的端部固定连接有钻孔设备；

5、定位件，设置在支撑框上，所述定位件包括转动设置在支撑框上的双向螺纹杆、相对活动设置在双向螺纹杆下方的连接杆一、固定设置在连接杆一端部且由双向螺纹杆和连接杆一驱动以实现上下移动的固定板；

6、滑块，滑动连接在工作台上开设的滑槽内，所述滑块上滑动连接有支撑块，所述滑块内部固定连接有弹簧且弹簧与支撑块之间固定连接，所述加工板和滑块之间固定安装有连接杆二；

7、支撑件，设置在工作台的底部，用于对工作台进行扩展。

8、采用上述方案，利用定位件对工作台上木板需要钻孔的一边进行固定，提高钻孔设备对木板钻孔位置的稳定性，通过加工板带动钻孔设备在支撑框上滑动调节钻孔的位置，且通过电动推杆使钻孔设备接触木板进行钻孔，木板放置在工作台上支撑块受到木板的挤压缩回在滑块内并与工作台平齐，且通过弹簧回弹支撑块，使支撑块一直与木板接触，并通过连接杆二的连接使支撑块跟随钻孔设备进行移动，使钻孔设备在对木板进行钻孔的过程通过支撑块持续对木板底部受力，抵消钻孔设备向下钻孔的力，防止木板钻孔位置的开裂，且通过支撑件使工作台对木板支撑的范围扩大，提高钻孔准确性。

9、一种优选的实施方式，所述支撑框一侧固定连接有电机一，所述电机一的输出轴端部固定连接有螺纹杆，所述螺纹杆与支撑框之间转动连接，所述螺纹杆与加工板之间螺纹连接。

10、采用上述方案，电机一的启动驱动螺纹杆进行转动，通过加工板与螺纹杆之间的螺纹连接，使钻孔设备进行平面移动，对木板进行钻孔的位置选定。

11、作为一种优选的实施方式，所述支撑块的表面开设有凹槽，所述支撑块的凹槽与钻孔设备的钻杆同轴心。

12、采用上述方案，钻孔设备对木板进行钻孔，并穿过木板，通过支撑块的凹槽减少钻孔设备上钻头穿过木板后与支撑块的接触，提高钻头的使用时间。

13、作为一种优选的实施方式，所述定位件还包括支撑框上相对固定连接的连接板，一个所述连接板一侧固定连接有电机二，所述电机二的输出轴端部与双向螺纹杆之间固定连接，所述双向螺纹杆与连接板之间转动连接，所述双向螺纹杆上相对螺纹连接有移动块，所述移动块与支撑框之间滑动连接，所述移动块与连接杆一之间通过轴活动连接，所述连接杆一远离移动块的一端通过轴活动连接有u形连接块，所述u形连接块与固定板之间固定连接。

14、采用上述方案，电机二的启动驱动双向螺纹杆进行转动，使移动块进行相对运动，带动两个连接杆一通过u形连接块使固定板向工作台的表面进行移动，对放置工作台上木板的一边进行固定定位。

15、作为一种优选的实施方式，所述支撑件还包括在工作台底部固定连接的套壳，所述套壳上滑动连接有支撑杆，所述支撑杆端部固定连接有支撑板，所述支撑板上滚动连接有多个滚珠，以及贯穿连接在套壳上的插销且插销插设在支撑杆上开设的多个插槽内。

16、采用上述方案，向外拉扯支撑板，支撑板带动支撑杆在套壳进行向外滑动，使支撑板远离工作台的一边，对工作台上的表面进行扩展，提高大型木板在钻孔的稳定性，且通过支撑板上多个滚珠的布设，使木板在工作台上移动时减少摩擦，便于木板的移动。

17、作为一种优选的实施方式，所述支撑件的数量为三组，并位于工作台底部的前面和左右两侧，所述滚珠布设的位置与工作台表面平齐。

18、采用上述方案，使工作台表面多方面进行扩展，实现对大型木板全面的支撑，提高木板定位的稳定性，以及钻孔的准确性。

19、本实用新型具备以下有益效果：

20、1、本实用新型中，通过定位件中双向螺纹杆驱动固定板下压，精准固定木板边缘，有效防止钻孔时木板移位或翘起，大幅提升定位稳定性；支撑件采用可扩展支撑板设计，通过滚珠与工作台平齐布设，既能灵活调节支撑范围以适应不同尺寸木板，减少钻孔时木板两端下坠或开裂风险，又利用滚珠降低摩擦便于木板移动，两者协同作用显著增强了木板加工过程中的整体稳定性，确保钻孔位置精准、边缘完整，全面提升加工质量与成品合格率。

21、2、本实用新型中，通过支撑块经由弹簧实现自适应回弹，始终紧贴木板底部，有效分散钻孔时钻头下压产生的集中应力，防止木板在排屑槽口开裂；其凹槽设计与钻头同轴，既减少钻头穿过时的摩擦损耗，延长工具寿命，又通过连接杆二确保支撑块能精准跟随钻孔设备移动，持续提供稳定支撑力，解决了木板加工边缘崩裂问题。

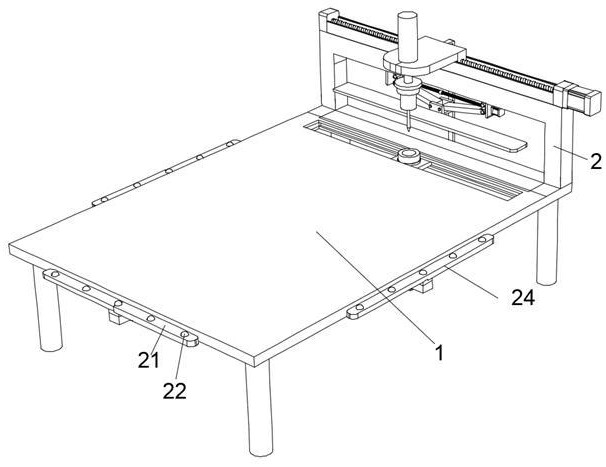

1.一种便于定位的钻孔装置，其特征在于，包括工作台（1）；

2.根据权利要求1所述的一种便于定位的钻孔装置，其特征在于，所述支撑框（2）一侧固定连接有电机一（3），所述电机一（3）的输出轴端部固定连接有螺纹杆（4），所述螺纹杆（4）与支撑框（2）之间转动连接，所述螺纹杆（4）与加工板（5）之间螺纹连接。

3.根据权利要求1所述的一种便于定位的钻孔装置，其特征在于，所述支撑块（15）的表面开设有凹槽，所述支撑块（15）的凹槽与钻孔设备（7）的钻杆同轴心。

4.根据权利要求1所述的一种便于定位的钻孔装置，其特征在于，所述定位件（23）还包括支撑框（2）上相对固定连接的连接板，一个所述连接板一侧固定连接有电机二（8），所述电机二（8）的输出轴端部与双向螺纹杆（9）之间固定连接，所述双向螺纹杆（9）与连接板之间转动连接，所述双向螺纹杆（9）上相对螺纹连接有移动块（10），所述移动块（10）与支撑框（2）之间滑动连接，所述移动块（10）与连接杆一（11）之间通过轴活动连接，所述连接杆一（11）远离移动块（10）的一端通过轴活动连接有u形连接块（12），所述u形连接块（12）与固定板（13）之间固定连接。

5.根据权利要求1所述的一种便于定位的钻孔装置，其特征在于，所述支撑件（24）还包括在工作台（1）底部固定连接的套壳（18），所述套壳（18）上滑动连接有支撑杆（20），所述支撑杆（20）端部固定连接有支撑板（21），所述支撑板（21）上滚动连接有多个滚珠（22），以及贯穿连接在套壳（18）上的插销（19）且插销（19）插设在支撑杆（20）上开设的多个插槽内。

6.根据权利要求5所述的一种便于定位的钻孔装置，其特征在于，所述支撑件（24）的数量为三组，并位于工作台（1）底部的前面和左右两侧，所述滚珠（22）布设的位置与工作台（1）表面平齐。
