一种家具板材安装开孔装置的制作方法

本技术属于家具加工，特别是涉及一种家具板材安装开孔装置。

背景技术：

1、家具是指人类维持正常生活、从事生产实践和开展社会活动必不可少的器具设施大类，家具也跟随时代的脚步不断发展创新，在家具的生产过程中需要对板材进行开孔，然而现有的开孔装置仍存在一些问题。

2、例如公开号为cn217223677u的实用新型专利，包括底板，所述底板的上侧壁固定安装有底座，所述底座的上侧壁通过安装架固定安装有操作板，所述操作板的上侧壁对称的通过支架固定安装有顶板，所述顶板的内腔开设有滑槽，所述顶板的上侧壁固定安装有连接板。

3、该实用新型在钻孔时通过两侧夹板向中心处靠拢实现板材的夹持固定，该固定方式虽可适应不同规格板材，但是板材侧边的接触面积有限，该夹持方式可能导致夹持不稳，一些较薄的板材还可能导致板材变形。

技术实现思路

1、本实用新型的目的在于提供一种家具板材安装开孔装置，通过设置夹持组件，具体是启动电机一，带动丝杆一在滑轨一内部转动，由于丝杆一两个相反螺纹设置，使两个滑块一相互靠近或远离，从而调整两个支撑架及夹板的间距，适应不同规格的板材，将板材放置在支撑架底部，启动电动推杆一，推动夹板下降将板材夹持固定，解决了现有开孔装置的夹持方式可能导致夹持不稳的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种家具板材安装开孔装置，包括操作台、夹持组件和钻孔组件，所述夹持组件安装在操作台顶部，用于对板材夹持固定，所述夹持组件包括：

4、滑轨一，所述滑轨一固定连接在操作台顶部，所述滑轨一内壁滑动连接有两个滑块一；

5、丝杆一，所述丝杆一转动连接在滑轨一内部，所述丝杆一外表面为两个相反螺纹设置，所述丝杆一外表面分别与两个滑块一螺纹连接；

6、电机一，所述电机一固定连接在滑轨一左侧，所述电机一右侧输出端与丝杆一左侧固定连接；

7、支撑架，所述支撑架固定连接在滑块一顶部，所述支撑架顶部固定连接有电动推杆一，所述电动推杆一底部输出端固定连接有夹板；

8、所述钻孔组件安装在夹持组件上方，用于对板材进行钻孔作业。

9、进一步地，所述支撑架底部固定连接有两个限位块，所述操作台顶部通过支撑块固定连接有两个限位杆一，所述限位杆一外表面与限位块内部滑动连接。

10、进一步地，所述夹板底部固定连接有橡胶垫。

11、进一步地，所述夹板顶部固定连接有两个限位杆二，所述限位杆二外表面与支撑架顶部滑动连接。

12、进一步地，所述钻孔组件包括：

13、两个滑轨二，两个所述滑轨二均通过支撑腿固定连接在操作台顶部，所述滑轨二内部转动连接有丝杆二，所述丝杆二背面固定连接有同步轮，两个同步轮通过同步皮带传动连接；

14、电机二，所述电机二固定连接在位于左侧的滑轨二正面，所述电机二背面输出端与位于左侧丝杆二正面固定连接；

15、滑动架，所述滑动架滑动连接在两个滑轨二内壁，所述滑动架内部分别与两个丝杆二外表面螺纹连接；

16、滑块二，所述滑块二滑动连接在滑动架外表面，所述滑块二底部固定连接有电动推杆二，所述电动推杆二底部输出端固定连接有支撑板，所述支撑板底部固定连接有钻孔机；

17、齿条，所述齿条固定连接在滑动架顶部，所述滑块二内部转动连接有齿轮，所述齿轮背面与齿条正面啮合连接；

18、电机三，所述电机三固定连接在滑块二顶部，所述电机三底部输出端与齿轮顶部固定连接。

19、进一步地，所述钻孔组件还包括吸尘器，所述吸尘器固定连接在操作台顶部背面，所述吸尘器顶部固定连接有吸尘软管，所述支撑板底部固定连接有吸尘口，所述吸尘口顶部与吸尘软管远离吸尘器的一侧固定连接。

20、本实用新型具有以下有益效果：

21、1、本实用新型通过设置夹持组件，具体是启动电机一，带动丝杆一在滑轨一内部转动，由于丝杆一两个相反螺纹设置，使两个滑块一相互靠近或远离，从而调整两个支撑架及夹板的间距，适应不同规格的板材，将板材放置在支撑架底部，启动电动推杆一，推动夹板下降将板材夹持固定，提高了固定效果。

22、2、本实用新型通过设置钻孔组件，具体是启动电机二，通过同步轮和同步皮带同时带动两个丝杆二转动，从而带动滑动架在两个滑轨二内壁滑动，启动电机三，带动齿轮在滑块二内部转动，带动滑块二在滑动架表面滑动，通过电动推杆二推动支撑板及钻孔机下降，实现钻孔机在三维空间的任意移动，提高了钻孔效率。

23、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

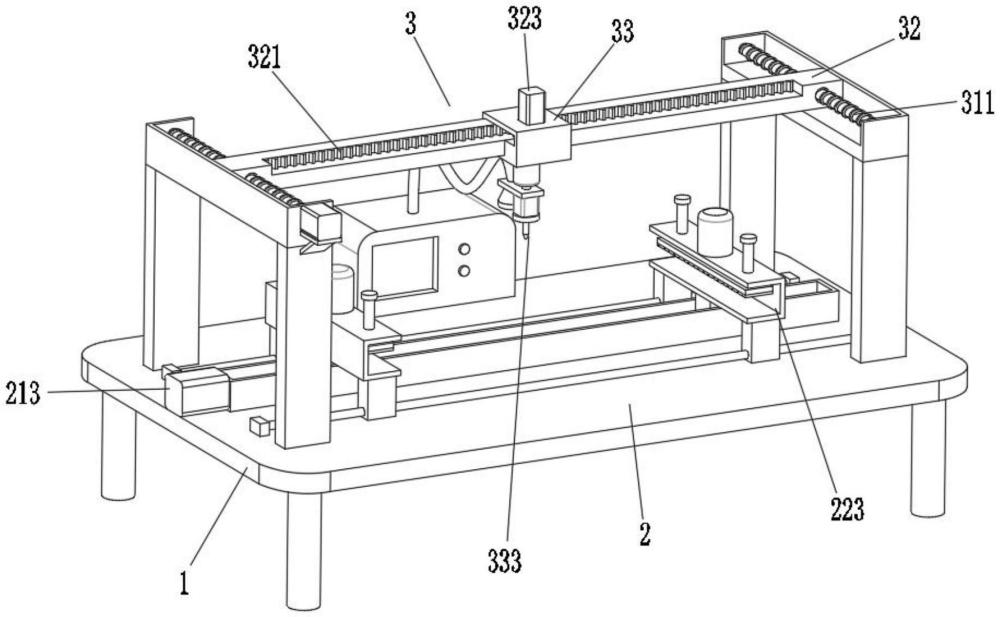

1.一种家具板材安装开孔装置，包括操作台(1)、夹持组件(2)和钻孔组件(3)，其特征在于：所述夹持组件(2)安装在操作台(1)顶部，用于对板材夹持固定，所述夹持组件(2)包括：

2.根据权利要求1所述的一种家具板材安装开孔装置，其特征在于，所述支撑架(22)底部固定连接有两个限位块(214)，所述操作台(1)顶部通过支撑块固定连接有两个限位杆一(215)，所述限位杆一(215)外表面与限位块(214)内部滑动连接。

3.根据权利要求1所述的一种家具板材安装开孔装置，其特征在于，所述夹板(222)底部固定连接有橡胶垫(223)。

4.根据权利要求1所述的一种家具板材安装开孔装置，其特征在于，所述夹板(222)顶部固定连接有两个限位杆二(224)，所述限位杆二(224)外表面与支撑架(22)顶部滑动连接。

5.根据权利要求1所述的一种家具板材安装开孔装置，其特征在于，所述钻孔组件(3)包括：

6.根据权利要求5所述的一种家具板材安装开孔装置，其特征在于，所述钻孔组件(3)还包括吸尘器(34)，所述吸尘器(34)固定连接在操作台(1)顶部背面，所述吸尘器(34)顶部固定连接有吸尘软管(341)，所述支撑板(332)底部固定连接有吸尘口(342)，所述吸尘口(342)顶部与吸尘软管(341)远离吸尘器(34)的一侧固定连接。
