一种分体式电链锯的制作方法

本技术涉及电链锯，更具体地说，它涉及一种分体式电链锯。

背景技术：

1、电链锯是一种利用回转的链状锯条进行锯截的园林木工电动工具，使用时通过手柄后端的导线接通电源，进而启动机头上的链锯进行切割，常用的电链锯包括供电组件、壳体组件、驱动组件、传动组件、锯片、按钮等部件，其中，供电组件包括锂电池包、电控板等部件，当按下按钮时，锂电池包对驱动组件进行供电，通过传动组件带动锯片运动，完成切割工作。

2、但是现有的小型手持电链锯，只能手握使用，无法应对一些稍高部位的树枝灌木修剪，适用范围有限。

3、因此需要提出一种方案来解决这个问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种分体式电链锯，通过设置分体拆卸的抓握壳体和延伸壳体，并在两者之间加装伸长配件，可根据需求调节链锯的使用高度，满足更多情况下的使用需求。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种分体式电链锯，包括机壳，所述机壳包括有抓握壳体以及与抓握壳体可拆分设置的延伸壳体，所述延伸壳体远离抓握壳体的一端安装有链锯，所述抓握壳体内设置有电池仓，所述抓握壳体靠近延伸壳体的一端设置有电触头，所述延伸壳体的侧壁上设置有供电触头插入并导电的插座，所述延伸壳体靠近抓握壳体的一端固定连接有两块对称分布的卡块一，所述抓握壳体的侧壁上开设有供卡块一插入的卡槽一，所述卡槽一的内壁两侧均设置有紧固孔一，两侧所述卡块一上均开设有紧固孔二，所述卡块一插入卡槽一中后，所述紧固孔一和紧固孔二位置对应，位置对应的所述紧固孔一和紧固孔二内拧紧有螺钉，所述抓握壳体与延伸壳体之间设置有可拆卸的伸长配件。

3、通过采用上述技术方案，抓握壳体的侧壁上设置有连接外部电源的接线口，抓握壳体和延伸壳体的外壁上均固定安装有手柄，抓握壳体上设有开关按钮，抓握壳体内部设有与电池包电连接的电控板，当延伸壳体与抓握壳体正常连接在一起时，延伸壳体上的卡块一会插入在抓握壳体上的卡槽一内，将螺钉拧紧在紧固孔一和紧固孔二内部，卡块一就无法从卡槽一内抽出，实现延伸壳体与抓握壳体的连接，延伸壳体与抓握壳体连接在一起时，电触头会插入在插座中进行导电，使链锯能够正常进行使用，需要修剪高处的树枝时，将紧固孔一和紧固孔二内的螺钉拧下，没有了螺钉的限位后，就能将卡块一从卡槽一内抽出，将抓握壳体与延伸壳体分离开，在两者之间装上伸长配件进行伸长，使延伸壳体上的链锯能够对更高处的枝干进行修剪，满足更多情况下的使用需求。

4、本实用新型进一步设置为：所述伸长配件包括有安装座一和安装座二，所述安装座一与抓握壳体可拆卸连接，所述安装座二与延伸壳体可拆卸连接，所述安装座一与安装座二之间固定连接有延长杆。

5、通过采用上述技术方案，延长杆可根据不同人群的需求自行定制设计为不同的长度，当延伸壳体与抓握壳体拆分开后，将安装座一与抓握壳体连接，将安装座二与延伸壳体连接，延长杆的两端就能通过安装座一和安装座二实现与两侧壳体的连接，实现机壳整体长度的延伸，使操作人员握住抓握壳体进行操作时，延伸壳体和安装其上的链锯能够对更高处的枝条进行修剪。

6、本实用新型进一步设置为：所述安装座一上设置有供电触头插入并导电的转接插座，所述安装座二上设置有用于插入插座并导电的转接插头，所述延长杆呈空心圆柱状设置，所述延长杆内贯穿有电源连接线，所述电源连接线的两端分别与转接插座和转接插头电连接。

7、通过采用上述技术方案，当安装座一与抓握壳体连接时，电触头会插入在转接插座中实现通电，当安装座二与延伸壳体连接在一起时，转接插头会插入在插座中实现通电，转接插头与转接插座之间通过电源连接线通电，使延长杆加装后，不会影响到电链锯的通电使用。

8、本实用新型进一步设置为：所述安装座一靠近抓握壳体的一端固定连接有两块对称分布的卡块二，所述卡块二插入至卡槽一内，所述卡块二上开设有紧固孔三，所述卡块二插入至卡槽一中后，所述紧固孔三与紧固孔一位置对应，所述紧固孔三和紧固孔一内拧紧有螺钉。

9、通过采用上述技术方案，需要将安装座一与抓握壳体连接在一起时，将安装座一上的卡块二插入至卡槽一内，然后将螺钉拧入到紧固孔一和紧固孔三内，使卡块二无法自行从卡槽一内抽出，实现安装座一与抓握壳体的连接，反之，将螺钉从紧固孔一和紧固孔三内拧出后，没有了螺钉的限位后，就能将卡块二从卡槽一内抽出，使安装座一与抓握壳体分离开来。

10、本实用新型进一步设置为：所述安装座二靠近延伸壳体的一侧开设有供卡块一插入的卡槽二，所述卡槽二的内壁上开设有紧固孔四，所述卡块一插入至卡槽二中后，所述紧固孔二与紧固孔四位置对应，所述紧固孔二和紧固孔四内拧紧有螺钉。

11、通过采用上述技术方案，需要将安装座二与延伸壳体连接在一起时，将卡块一插入到安装座二上的卡槽二中，然后在紧固孔二和紧固孔四内同样拧入螺钉，将卡块一固定在卡槽二中，实现安装座二与延伸壳体的连接，需要拆下安装座二时，将螺钉从紧固孔一和紧固孔四内拧出，将卡块一与卡槽二分离开即可。

12、综上所述，本实用新型具有以下有益效果：

13、本实用新型通过设置分体拆卸的抓握壳体和延伸壳体，并在两者之间加装伸长配件，可根据需求调节链锯的使用高度，满足更多情况下的使用需求。

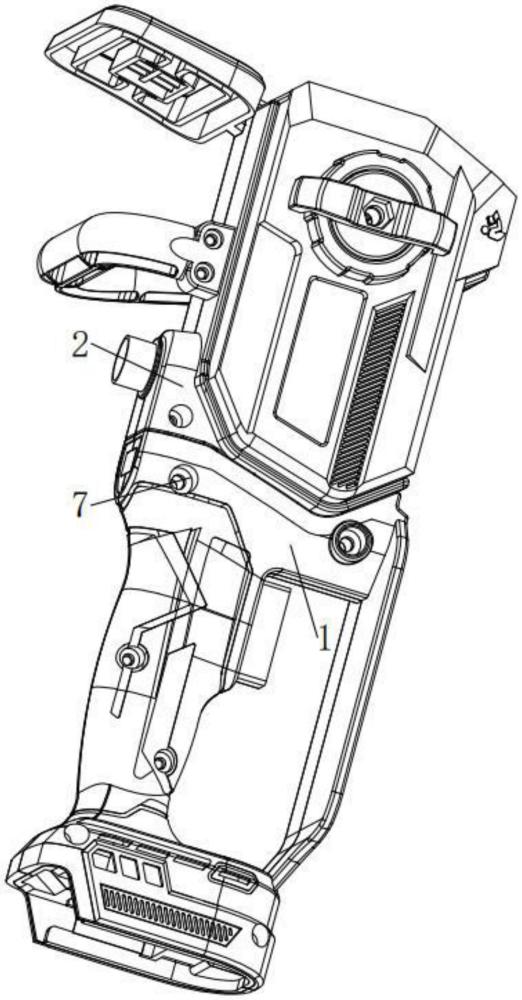

1.一种分体式电链锯，包括机壳，其特征在于：所述机壳包括有抓握壳体(1)以及与抓握壳体(1)可拆分设置的延伸壳体(2)，所述延伸壳体(2)远离抓握壳体(1)的一端安装有链锯，所述抓握壳体(1)内设置有电池仓，所述抓握壳体(1)靠近延伸壳体(2)的一端设置有电触头(3)，所述延伸壳体(2)的侧壁上设置有供电触头(3)插入并导电的插座(4)，所述延伸壳体(2)靠近抓握壳体(1)的一端固定连接有两块对称分布的卡块一(5)，所述抓握壳体(1)的侧壁上开设有供卡块一(5)插入的卡槽一(6)，所述卡槽一(6)的内壁两侧均设置有紧固孔一(7)，两侧所述卡块一(5)上均开设有紧固孔二(8)，所述卡块一(5)插入卡槽一(6)中后，所述紧固孔一(7)和紧固孔二(8)位置对应，位置对应的所述紧固孔一(7)和紧固孔二(8)内拧紧有螺钉，所述抓握壳体(1)与延伸壳体(2)之间设置有可拆卸的伸长配件。

2.根据权利要求1所述的一种分体式电链锯，其特征在于：所述伸长配件包括有安装座一(9)和安装座二(10)，所述安装座一(9)与抓握壳体(1)可拆卸连接，所述安装座二(10)与延伸壳体(2)可拆卸连接，所述安装座一(9)与安装座二(10)之间固定连接有延长杆(11)。

3.根据权利要求2所述的一种分体式电链锯，其特征在于：所述安装座一(9)上设置有供电触头(3)插入并导电的转接插座(12)，所述安装座二(10)上设置有用于插入插座(4)并导电的转接插头(13)，所述延长杆(11)呈空心圆柱状设置，所述延长杆(11)内贯穿有电源连接线，所述电源连接线的两端分别与转接插座(12)和转接插头(13)电连接。

4.根据权利要求2所述的一种分体式电链锯，其特征在于：所述安装座一(9)靠近抓握壳体(1)的一端固定连接有两块对称分布的卡块二(14)，所述卡块二(14)插入至卡槽一(6)内，所述卡块二(14)上开设有紧固孔三(15)，所述卡块二(14)插入至卡槽一(6)中后，所述紧固孔三(15)与紧固孔一(7)位置对应，所述紧固孔三(15)和紧固孔一(7)内拧紧有螺钉。

5.根据权利要求2所述的一种分体式电链锯，其特征在于：所述安装座二(10)靠近延伸壳体(2)的一侧开设有供卡块一(5)插入的卡槽二(16)，所述卡槽二(16)的内壁上开设有紧固孔四(17)，所述卡块一(5)插入至卡槽二(16)中后，所述紧固孔二(8)与紧固孔四(17)位置对应，所述紧固孔二(8)和紧固孔四(17)内拧紧有螺钉。
