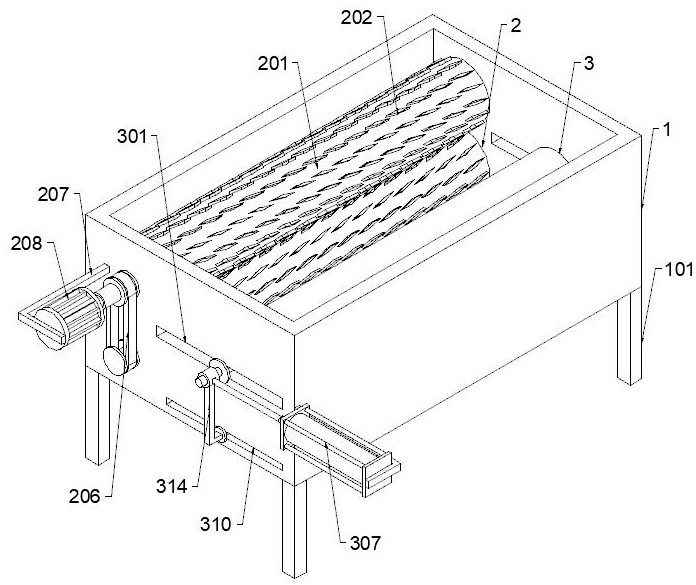

一种构树剥皮装置的制作方法

本技术涉及构树加工设备，具体为一种构树剥皮装置。

背景技术：

1、构树作为一种具有较高经济价值的树种，其树皮在造纸、纺织、医药等领域有着广泛的应用。在构树加工过程中，剥皮是一项关键且基础的工序，剥皮效率和质量直接影响后续加工产品的品质和生产效率。

2、目前，构树剥皮主要采用人工剥皮的方式，人工剥皮需要操作人员手持刀具对构树树干进行切割和剥离，不仅劳动强度大，而且剥皮效率低下，难以满足大规模构树加工的需求。人工剥皮过程中，操作人员容易因刀具操作不当而受伤，存在较大的安全隐患。此外，人工剥皮难以保证剥皮厚度的均匀性，容易出现树皮断裂、残留等问题，影响树皮的利用率和后续加工质量。

3、虽然市面上也出现了一些简单的构树剥皮设备，但这些设备大多结构复杂，操作不便，且适应性较差，只能针对特定直径的构树树干进行剥皮，无法满足不同直径构树树干的剥皮需求。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种构树剥皮装置，具备可以针对不同直径的构树进行灵活调整等优点，解决了上述背景技术中提到的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种构树剥皮装置，包括箱体，所述箱体的下表面四角处均固定连接有支撑腿，所述箱体的内部靠近背面的一侧设置有剥皮机构，所述箱体的内部靠近正面的一侧设置有限位机构，所述限位机构包括矩形槽，所述矩形槽的数量为两个，两个所述矩形槽分别开设于箱体的左右两侧靠近正面的一侧中部，所述箱体的内部靠近正面一侧的中部设置有挤压辊，所述挤压辊的左右两侧中部均固定连接有第二转轴，所述第二转轴的另一端固定连接有第二固定盘，左侧所述第二固定盘的左侧中部固定连接有固定轴，所述箱体的正面左侧中部固定连接有第二固定杆，所述第二固定杆的一侧固定安装有气缸，所述气缸的一端设置有活塞杆，所述活塞杆的另一端固定连接有套管。

5、优选的，所述剥皮机构包括固定筒，所述固定筒的数量为两个，两个所述固定筒分别设置于箱体内部靠近背面一侧的上方和下方，所述固定筒的外表面固定连接有若干数量的剥皮刀，所述固定筒的左右两侧中部均固定连接有第一转轴，所述第一转轴的另一端固定连接有第一固定盘。

6、两个固定筒相互对称，固定筒通过两侧的第一转轴可以在箱体的内部进行转动，带动剥皮刀进行转动，对构树进行剥皮处理，第一固定盘负责对第一转轴进行限位。

7、优选的，左侧所述第一固定盘的左侧固定连接有固定轮，所述固定轮的外表面中部设置有皮带。

8、优选的，所述箱体的左侧靠近背面一侧的上方固定连接有第一固定杆，所述第一固定杆的一侧固定安装有电机，所述电机的一端设置有减速器。

9、固定轮的外表面中部响中心处凹陷，皮带套在两个固定轮之间，第一固定杆用于安装电机，电机通过减速器驱动固定轮进行转动，固定轮通过皮带同步带动两个固定筒进行转动。

10、优选的，所述箱体的左右两侧靠近正面一侧的下方均开设有滑槽，所述挤压辊的下方设置有放置板，所述放置板的左右两侧中部均固定连接有滑杆。

11、优选的，所述滑杆的一端固定连接有第三固定盘，所述第三固定盘的左侧中部固定连接有连接杆。

12、两个滑槽分别贯穿于箱体的左右两侧靠近正面一侧的下方，滑杆在滑槽的内部可以进行滑动，放置板斜向箱体背面下方的方向放置，用于支撑上方落入箱体内部的构树，避免其掉落至箱体的下方，放置板通过两侧的滑杆可以进行前后移动，第三固定盘负责对滑杆进行限位，连接杆连接于左侧第三固定盘和套管之间，使得放置板跟随挤压辊一起运动。

13、与现有技术相比，本实用新型提供了一种构树剥皮装置，具备以下有益效果：

14、1、本实用新型通过箱体内部设置的挤压辊，两侧的第二转轴分别在两个矩形槽内可以进行滑动，挤压辊通过第二转轴可以在箱体的内部进行移动以及转动，套管套在固定轴的外部，气缸通过活塞杆和套管驱动固定轴进行运动，继而驱动挤压辊进行运动，从而可以达到针对不同直径的构树进行灵活调整的作用。

15、2、本实用新型通过箱体内部设置的两个固定筒，两个固定筒相互对应，通过两侧的第一转轴可以进行转动，皮带套在两个固定轮的外表面，电机通过减速器同步带动两个固定筒进行转动，从而可以达到有效的对构树进行剥皮处理掉的作用。

1.一种构树剥皮装置，包括箱体（1），其特征在于：所述箱体（1）的下表面四角处均固定连接有支撑腿（101），所述箱体（1）的内部靠近背面的一侧设置有剥皮机构（2），所述箱体（1）的内部靠近正面的一侧设置有限位机构（3），所述限位机构（3）包括矩形槽（301），所述矩形槽（301）的数量为两个，两个所述矩形槽（301）分别开设于箱体（1）的左右两侧靠近正面的一侧中部，所述箱体（1）的内部靠近正面一侧的中部设置有挤压辊（302），所述挤压辊（302）的左右两侧中部均固定连接有第二转轴（303），所述第二转轴（303）的另一端固定连接有第二固定盘（304），左侧所述第二固定盘（304）的左侧中部固定连接有固定轴（305），所述箱体（1）的正面左侧中部固定连接有第二固定杆（306），所述第二固定杆（306）的一侧固定安装有气缸（307），所述气缸（307）的一端设置有活塞杆（308），所述活塞杆（308）的另一端固定连接有套管（309）。

2.根据权利要求1所述的一种构树剥皮装置，其特征在于：所述剥皮机构（2）包括固定筒（201），所述固定筒（201）的数量为两个，两个所述固定筒（201）分别设置于箱体（1）内部靠近背面一侧的上方和下方，所述固定筒（201）的外表面固定连接有若干数量的剥皮刀（202），所述固定筒（201）的左右两侧中部均固定连接有第一转轴（203），所述第一转轴（203）的另一端固定连接有第一固定盘（204）。

3.根据权利要求2所述的一种构树剥皮装置，其特征在于：左侧所述第一固定盘（204）的左侧固定连接有固定轮（205），所述固定轮（205）的外表面中部设置有皮带（206）。

4.根据权利要求1所述的一种构树剥皮装置，其特征在于：所述箱体（1）的左侧靠近背面一侧的上方固定连接有第一固定杆（207），所述第一固定杆（207）的一侧固定安装有电机（208），所述电机（208）的一端设置有减速器（209）。

5.根据权利要求1所述的一种构树剥皮装置，其特征在于：所述箱体（1）的左右两侧靠近正面一侧的下方均开设有滑槽（310），所述挤压辊（302）的下方设置有放置板（311），所述放置板（311）的左右两侧中部均固定连接有滑杆（312）。

6.根据权利要求5所述的一种构树剥皮装置，其特征在于：所述滑杆（312）的一端固定连接有第三固定盘（313），所述第三固定盘（313）的左侧中部固定连接有连接杆（314）。
