一种多层热压机的制作方法

本技术涉及热压机，具体是一种多层热压机。

背景技术：

1、热压机是一种通过加热和压力实现电气机械连接的设备。其工作原理主要基于脉冲加热技术或电磁加热器，配合温度传感器实现精确控温 。热压机类型多样，包括恒温热压机、脉冲热压机、真空热压机等，适用于锻造、冲压、木材加工等多个工业领域。木工板，又称细木工板或者是大芯板，其由两片单板中间胶压拼接木板而成。中间板芯是由优质天然的木板方经热处理(即烘干室烘干)以后，加工成一定规格的木条，由拼板机拼接而成。拼接后的木板两面各覆盖两层优质单板，再经冷、热压机胶压后制成‌。

2、现有技术中申请号为201410851423.4的一种板材多层热压机，属于板材加工领域。包括机架、压板油缸、上压板、载板、下压板、侧定位杆、悬挂定位杆和热气管路，压板油缸与下压板连接，上压板与下压板之间设有若干载板，还包括同步闭合装置，同步闭合装置包括对称分布在机架两侧的同步连杆机构，同步连杆机构包括上连杆、下连杆和若干中间连杆，该发明是用于木工板加工过程中的热压程序，具有自动化程度高、生产效率高、加工的木工板品质好的优点，但是，不能缓解液压缸的压力，连续高负荷工作易影响液压缸的使用寿命。

技术实现思路

1、本实用新型的目的在于提供一种多层热压机，以解决现有技术中不能缓解液压缸的压力，连续高负荷工作易影响液压缸的使用寿命问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多层热压机，包括底座，所述底座上侧通过液压缸和顶升板设有下压板，所述底座上侧通过上机架设有顶板，所述下压板和顶板之间等间距设有多个载板，所述顶升板和顶板之间铰接有支撑梁和横梁，所述载板两侧铰接有中部连杆，所述横梁内部旋转设有撑套，所述中部连杆一端滑动贯穿撑套并通过限位板套设有弹簧，所述限位板一端设有限位螺母，所述下压板、顶板和载板内部的通孔内设有可拆卸的热压中模板。

3、进一步的，所述中部连杆一端外侧设有外螺纹，且限位螺母内设有与外螺纹螺纹连接的内螺纹。

4、进一步的，所述液压缸设有多个，且液压缸一端通过输油管和油泵连接有储油箱。

5、进一步的，所述下压板、顶板和载板一端内部设有两个限位滑槽，且两个限位滑槽内通过丝杆相向螺纹设有限位滑块，所述限位滑块一侧设有限位卡块，所述热压中模板两侧设有与限位卡块横向卡接配合的锁定槽。

6、进一步的，所述丝杆两端外侧设有相反的两个外螺纹，且丝杆一端设有调节手柄和锁定螺栓。

7、进一步的，所述限位滑块和限位卡块一体设置成l支块，所述限位卡块不用时可完全收缩在限位滑槽内。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型通过中部连杆一端滑动贯穿撑套并通过限位板套设有弹簧，限位板一端设有限位螺母，利用弹簧能够在液压缸驱动下压板下移时提供弹力复位，缓解液压缸的压力，有利于提高液压缸的使用寿命，同时有利于提高下压板、多个载板和顶板之间传动的稳定性。

10、本实用新型通过下压板、顶板和载板内设有两个限位滑槽，且两个限位滑槽内通过丝杆相向螺纹设有限位滑块，限位滑块一侧设有限位卡块，热压中模板两侧设有与限位卡块横向卡接配合的锁定槽，使得旋转丝杆可对两个限位滑块和两个限位卡块相向移动调节，当两个限位卡块分别卡接在热压中模板外壁的锁定槽内，能够对卡接在下压板、顶板和载板内热压中模板进行锁定处理，而且热压中模板安装固定的稳定性较高，拆装方便快捷。

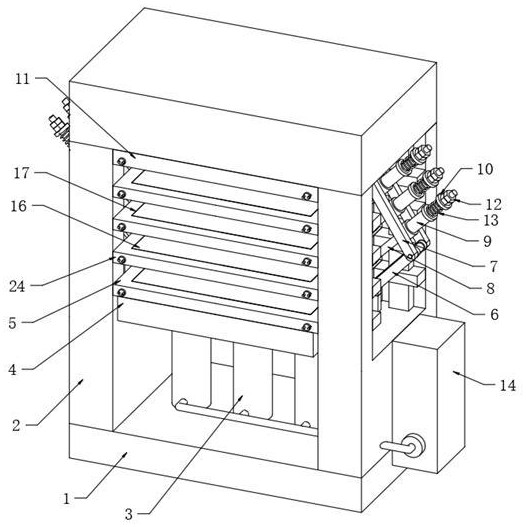

1.一种多层热压机，包括底座（1），其特征在于：所述底座（1）上侧通过液压缸（3）和顶升板（4）设有下压板（5），所述底座（1）上侧通过上机架（2）设有顶板（11），所述下压板（5）和顶板（11）之间等间距设有多个载板（24），所述顶升板（4）和顶板（11）之间铰接有支撑梁（6）和横梁（7），所述载板（24）两侧铰接有中部连杆（8），所述横梁（7）内部旋转设有撑套（9），所述中部连杆（8）一端滑动贯穿撑套（9）并通过限位板（10）套设有弹簧（13），所述限位板（10）一端设有限位螺母（12），所述下压板（5）、顶板（11）和载板（24）内部的通孔（17）内设有可拆卸的热压中模板（16）。

2.根据权利要求1所述的一种多层热压机，其特征在于：所述中部连杆（8）一端外侧设有外螺纹，且限位螺母（12）内设有与外螺纹螺纹连接的内螺纹。

3.根据权利要求1所述的一种多层热压机，其特征在于：所述液压缸（3）设有多个，且液压缸（3）一端通过输油管和油泵连接有储油箱（14）。

4.根据权利要求1所述的一种多层热压机，其特征在于：所述下压板（5）、顶板（11）和载板（24）一端内部设有两个限位滑槽（18），且两个限位滑槽（18）内通过丝杆（21）相向螺纹设有限位滑块（19），所述限位滑块（19）一侧设有限位卡块（20），所述热压中模板（16）两侧设有与限位卡块（20）横向卡接配合的锁定槽（15）。

5.根据权利要求4所述的一种多层热压机，其特征在于：所述丝杆（21）两端外侧设有相反的两个外螺纹，且丝杆（21）一端设有调节手柄（22）和锁定螺栓（23）。

6.根据权利要求4所述的一种多层热压机，其特征在于：所述限位滑块（19）和限位卡块（20）一体设置成l支块，所述限位卡块（20）不用时可完全收缩在限位滑槽（18）内。
