一种电链锯的防护机构的制作方法

本技术涉及电链锯，具体为一种电链锯的防护机构。

背景技术：

1、电链锯是指用回转的链状锯条进行锯截的木工电动工具，电链锯的尾端设置有电线，使用时电线上的插头需要插在插板上，以为电链锯供电。

2、电链锯在使用时需要频繁移动，而插头与插板之间的连接强度较差，当在使用电链锯对高处的物体锯截时，会通过电线和插头将插板带起，使得插板悬空，插板在重力的作用下容易与插头分离，使得供电中断，影响锯截工作的流畅性。

3、因此，为了解决上述问题，提出一种电链锯的防护机构。

技术实现思路

1、本实用新型的目的在于提供一种电链锯的防护机构，以解决上述背景技术中提到的现有技术中的在使用电链锯对高处的物体锯截时，会通过电线和插头将插板带起，使得插板悬空，插板在重力的作用下容易与插头分离，使得供电中断，影响锯截工作的流畅性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种电链锯的防护机构，包括：电链锯主体，所述电链锯主体的右端设置有握把，所述电链锯主体的左端设置有链锯头，所述握把上设置有电线，所述电线的底端设置有插头，所述插头插设在插板上；

3、所述插头上安装有防护结构，所述防护结构包括塑料卡箍，所述塑料卡箍套设在插头的外侧，所述塑料卡箍的内壁上开设有卡齿，所述塑料卡箍的前端插设有螺丝，所述螺丝的端部通过螺纹活动安装有螺母，所述塑料卡箍的两端连接有松紧带；

4、所述电链锯主体的左侧壁上固定连接有限位钢架。

5、优选的，所述塑料卡箍的内壁贴合插头的外壁，所述卡齿卡在插头的外壁上。

6、优选的，所述塑料卡箍的两端贴合，所述螺丝贯穿塑料卡箍的两端。

7、优选的，所述松紧带套设在插板的外侧。

8、优选的，所述限位钢架呈“l”形构造。

9、与现有技术相比，本实用新型的有益效果是：本实用新型通过在插头的外侧设置塑料卡箍，并在塑料卡箍的外侧设置松紧带，松紧带可在弹性的作用下紧箍在插板的外侧，即能够对插头在插板上的连接进行限位，可有效避免插头与插板之间的松动，以保证装置的使用体验。

10、1.本实用新型通过设置有防护结构，将插头插设在插板上，并将塑料卡箍套设在插头的上端，将螺丝贯穿塑料卡箍的两端，并将螺母旋在螺丝的端部，可将塑料卡箍的两端收紧，可将塑料卡箍紧箍在插头的外侧，塑料卡箍内壁上设置的卡齿紧贴插头的外壁，可增大塑料卡箍与插头之间的摩擦力，以增强塑料卡箍在插头上的安装强度，拉动松紧带，使得松紧带套设在插板的外侧，松紧带可在自身的弹性作用下紧箍在插板的外壁，可拉动插头，使得插头靠紧插板，可增强插头与插板之间的连接强度，有效避免装置在使用时出现断电的情况，保证了装置的使用体验；

11、2.本实用新型通过设置有限位钢架，限位钢架套设在链锯头的右端下侧，链锯头在运行时，会给用户以拉力，限位钢架可卡在物料的前侧，以对物料与装置之间的位置进行限位，使得装置的使用更加省力，提高了装置的实用性。

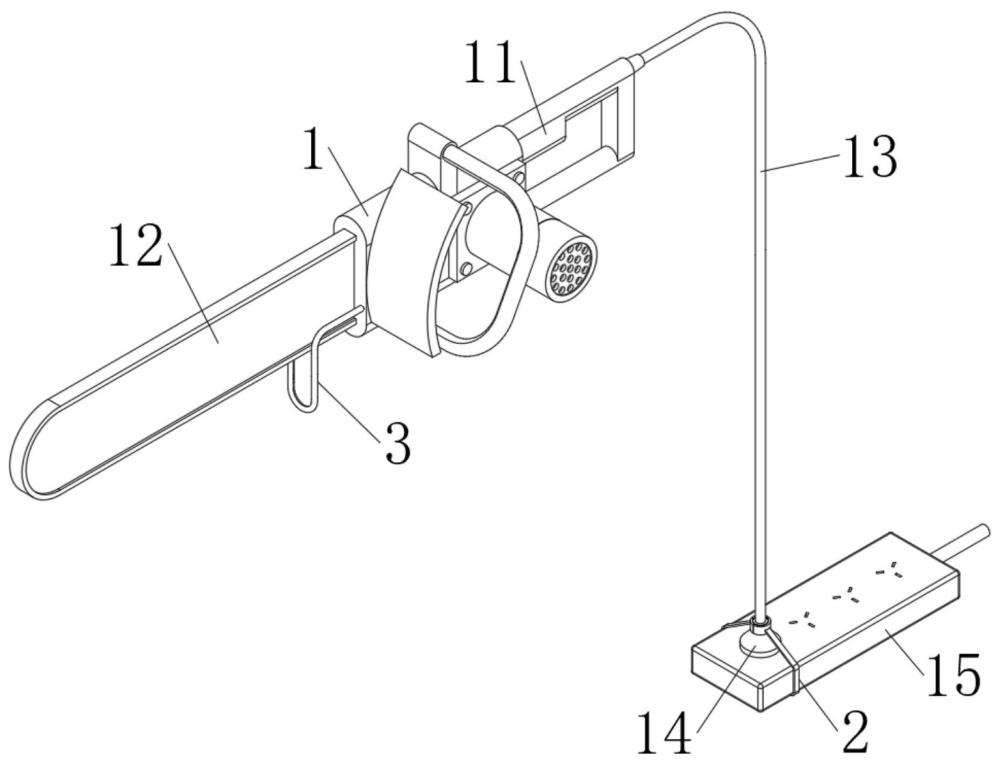

1.一种电链锯的防护机构，包括：电链锯主体（1），所述电链锯主体（1）的右端设置有握把（11），所述电链锯主体（1）的左端设置有链锯头（12），所述握把（11）上设置有电线（13），所述电线（13）的底端设置有插头（14），所述插头（14）插设在插板（15）上；

2.根据权利要求1所述的一种电链锯的防护机构，其特征在于：所述塑料卡箍（21）的内壁贴合插头（14）的外壁，所述卡齿（22）卡在插头（14）的外壁上。

3.根据权利要求1所述的一种电链锯的防护机构，其特征在于：所述塑料卡箍（21）的两端贴合，所述螺丝（23）贯穿塑料卡箍（21）的两端。

4.根据权利要求1所述的一种电链锯的防护机构，其特征在于：所述松紧带（25）套设在插板（15）的外侧。

5.根据权利要求1所述的一种电链锯的防护机构，其特征在于：所述限位钢架（3）呈“l”形构造。
