一种便捷组装链锯的结构的制作方法
本技术涉及链锯壳体结构,具体为一种便捷组装链锯的结构。
背景技术:
1、链锯作为伐木、造材领域常用的电动工具,其核心结构由壳体总成与电机部件构成,壳体总成的装配效率与电机部件的安装稳定性直接影响链锯的生产效率与使用可靠性。
2、公告号为cn221021397u的专利公开了一种便于装配的链锯结构,包括第一外壳、第二外壳、电机,电机包括电机外壳,电机外壳上设凸缘结构,凸缘结构上设有第四螺丝孔,第一外壳上设有用于插入电机外壳的安装槽,第一外壳上设有与第四螺丝孔相对应的第三螺丝孔;当第一外壳和第二外壳组合后,第二外壳顶住电机外壳的一端并使电机外壳上的凸缘结构与第一外壳的内侧接触,并且凸缘结构上的第四螺丝孔与第一外壳上第三螺丝孔相对应;第一外壳上设有第一螺丝孔,第二外壳上设有与第一螺丝孔相对应的第二螺丝孔,第一螺丝孔和第三螺丝孔布设在同一平面上。本实用新型装配过程简单方便,降低了装配的难度,大大提升了装配的效率和装配成本,有利于实现自动化装配。
3、但是,上述技术方案在实际应用过程中仍存在制约装配效率进一步提升的不足:
4、其电机外壳需依赖第一壳体与螺丝进行定位,后续必须翻转整个已固定电机的壳体结构,才能完成第二外壳与第一外壳的安装,即需采用“螺丝固定电机壳体-翻转壳体-安装另一半壳体-螺丝固定全部机壳”的四步工序,该过程中壳体翻转额外增加了操作步骤,且翻转工序的存在使得安装螺丝的流程无法实现单方向、无调整的连续操作。
5、故而提出一种便捷组装链锯的结构来解决上述中所提出的问题。
技术实现思路
1、针对现有技术的不足,本实用新型提供了一种便捷组装链锯的结构,通过卡扣结构实现电机总成与下壳体的预固定,配合上壳体、下壳体及电机总成上同侧布置且开口朝向一致的螺丝孔设计,盖上上壳体后即可从壳体同一侧打入螺丝,同步完成上壳体与下壳体的固定、电机总成与上壳体的固定,将“螺丝固定电机壳体-翻转壳体-安装另一半壳体-螺丝固定全部机壳”的工序优化为“卡扣旋转预预固定-盖合壳体-单侧锁螺丝”的工序,从而实现螺丝安装过程的单方向、无调整连续操作,从而缩短装配时间、降低操作复杂度,可以解决上述背景技术中提出的问题。
2、为实现上述目的,本实用新型提供如下技术方案:包括上壳体、下壳体以及电机总成,所述电机总成与所述下壳体通过卡扣结构实现预固定,所述上壳体盖合于所述下壳体上并与下壳体形成完整外壳;
3、所述上壳体外侧面设有第一螺丝孔,所述下壳体内侧面设有与所述第一螺丝孔对应的第二螺丝孔,所述电机总成插入端设有与所述第一螺丝孔同侧布置的第三螺丝孔,所述上壳体外侧面设有与所述第三螺丝孔相对应的第四螺丝孔。
4、优选的,所述第一螺丝孔、第二螺丝孔、第三螺丝孔以及第四螺丝孔的开口朝向一致。
5、优选的,所述卡扣结构包括设置于电机总成外侧壁的两个卡凸,以及设置于所述下壳体内侧壁的卡槽,所述卡槽与所述卡凸对应,所述卡凸从所述卡槽处插入所述下壳体内。
6、优选的,所述下壳体内侧设有与所述电机总成插入端适配的安装腔,所述安装腔的内壁与所述电机总成插入端的外侧壁贴合。
7、优选的,所述安装腔内设有与所述卡凸相适配的旋转限位块,所述卡凸以及所述电机总成壳体相对的表面与所述下壳体内外两侧的表面贴合。
8、优选的,所述电机总成的插入端在所述第三螺丝孔处设有凹槽,所述凹槽与所述第四螺丝孔的螺丝柱相适配
9、与现有技术相比,本实用新型提供了一种便捷组装链锯的结构,具备以下有益效果:
10、1、通过卡扣结构实现电机总成与下壳体的预固定,配合上壳体、下壳体及电机总成上同侧布置且开口朝向一致的螺丝孔设计,盖上上壳体后即可从壳体同一侧打入螺丝,同步完成上壳体与下壳体的固定、电机总成与上壳体的固定,将“螺丝固定电机壳体-翻转壳体-安装另一半壳体-螺丝固定全部机壳”的工序优化为“卡扣旋转预预固定-盖合壳体-单侧锁螺丝”的工序,从而实现螺丝安装过程的单方向、无调整连续操作,从而缩短装配时间、降低操作复杂度。

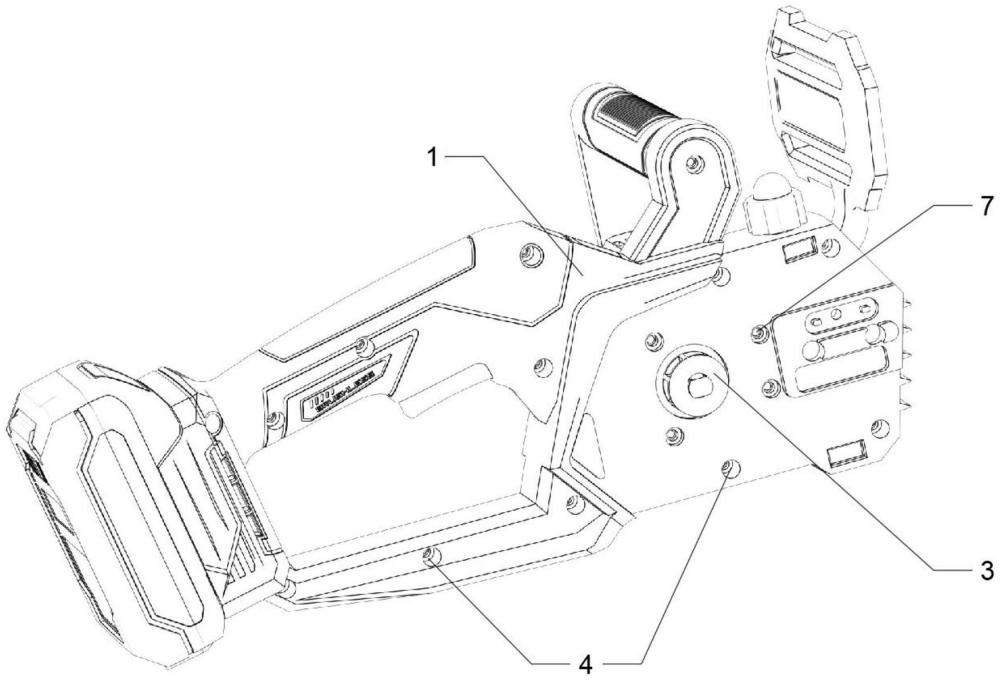

1.一种便捷组装链锯的结构,其特征在于:包括上壳体(1)、下壳体(2)以及电机总成(3),所述电机总成(3)与所述下壳体(2)通过卡扣结构实现预固定,所述上壳体(1)盖合于所述下壳体(2)上并与下壳体(2)形成完整外壳;
2.根据权利要求1所述的一种便捷组装链锯的结构,其特征在于:所述第一螺丝孔(4)、第二螺丝孔(5)、第三螺丝孔(6)以及第四螺丝孔(7)的开口朝向一致。
3.根据权利要求1所述的一种便捷组装链锯的结构,其特征在于:所述卡扣结构包括设置于电机总成(3)外侧壁的两个卡凸(8),以及设置于所述下壳体(2)内侧壁的卡槽(9),所述卡槽(9)与所述卡凸(8)对应,所述卡凸(8)从所述卡槽(9)处插入所述下壳体(2)内。
4.根据权利要求3所述的一种便捷组装链锯的结构,其特征在于:所述下壳体(2)内侧设有与所述电机总成(3)插入端适配的安装腔(10),所述安装腔(10)的内壁与所述电机总成(3)插入端的外侧壁贴合。
5.根据权利要求4所述的一种便捷组装链锯的结构,其特征在于:所述安装腔(10)内设有与所述卡凸(8)相适配的旋转限位块(11),所述卡凸(8)以及所述电机总成(3)壳体相对的表面与所述下壳体(2)内外两侧的表面贴合。
6.根据权利要求1所述的一种便捷组装链锯的结构,其特征在于:所述电机总成(3)的插入端在所述第三螺丝孔(6)处设有凹槽(12),所述凹槽(12)与所述第四螺丝孔(7)的螺丝柱相适配。
