一种单张连续多层编帘机的制作方法

本技术涉及竹帘编织，具体涉及一种单张连续多层编帘机

背景技术：

1、随着人造板制造工艺的不断进步,人造板品种也不断丰富,常见的有人工胶合板、刨花板、中密度纤维复合木质复合人造板等。

2、譬如集装箱底板，这类集装箱底板多由两种或以上不同结构制成，例如可以采用板材或竹帘等材料层层交替制备而成。

3、目前竹帘加工依然靠人工，存在劳动强度高、用工量大等问题，且从毛竹生产到竹帘编制之间存在较多工序，现有加工多独立进行，由此可见，设计一条能够最大程度的降低劳动强度及减少用工量的自动化竹帘生产线是加工企业迫切需求。

技术实现思路

1、本实用新型的目的是针对上述背景技术中存在的不足，提供一种单张连续多层编帘机，其具有以机换人，降低生产成本的特点。

2、为实现上述目的，本实用新型一种单张连续多层编帘机，采用了如下技术方案：

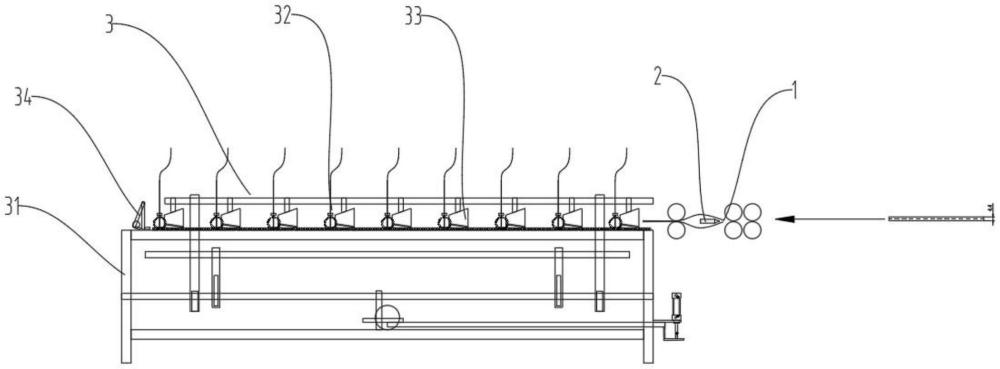

3、一种单张连续多层编帘机，包括：

4、竹片进给驱动辊；

5、 设置于竹片进给驱动辊一侧的水平中分刀；

6、对着水平中分刀的编帘部，其中，该编帘部包括至少一竹帘编织机；以及

7、设置于编帘部一侧的折叠部，其中，折叠部包括一立架，该立架上设置有往复行走装置，其中，往复行走装置上设置有自驱辊。设置水平中分刀，投喂4.4mm竹条，分为2.2mm×2根，再重叠后编织成一张2层，效率提升100%；设置折叠部，将竹帘整齐堆放，代替传统人工将编织线打结并剪断，搬运堆垛竹帘。

8、本实用新型一种单张连续多层编帘机的进一步改进在于，竹帘编制机包括一安装架，安装加上设置有一编织组件，其中，编织组件包括绕线装置，该绕线装置的一侧设置有竹条进给导向槽。

9、本实用新型一种单张连续多层编帘机的进一步改进在于，安装架的一侧设置有挡板，挡板的一侧设置有磁性接近开关和压紧气缸。设置磁性接近开关和压紧气缸，利用自动化信号，代替人脚踩踏连杆，触发绕线装置，降低劳动强度，提升效率。

10、本实用新型一种连续多层编帘机的进一步改进在于，往复行走装置上设置有夹紧防滑装置。

11、与现有技术相比，本实用新型的有益效果是：

12、1、设置水平中分刀，投喂4.4mm竹条，分为2.2mm×2根，再重叠后编织成一张2层，效率提升100%；设置折叠部，将竹帘整齐堆放，代替传统人工将编织线打结并剪断，搬运堆垛竹帘；2、安装架的一侧设置有挡板，挡板的一侧设置有磁性接近开关和压紧气缸。设置磁性接近开关和压紧气缸，利用自动化信号，代替人脚踩踏连杆，触发绕线装置，降低劳动强度，提升效率。

1.一种单张连续多层编帘机，其特征在于，包括:竹片进给驱动辊;设置于所述竹片进给驱动辊侧的水平中分刀，设置水平中分刀; 对着所述水平中分刀的编帘部，其中，该编帘部包括一竹帘编织机;以及 设置于所述编帘部一侧的折叠部，其中，所述折叠部包括一立架，该立架上设置有往复行走装置，其中，所述往复行走装置上设置有自驱辊。

2.根据权利要求1所述的一种单张连续多层编帘机，其特征在于:所述 竹帘编织机 包括一安装架，所述安装架上设置有一编织组件，其中，所述编织组件包括绕线装置，该绕线装置的一侧设置有竹条进给导向槽。

3.根据权利要求2所述的一种单张连续多层编帘机，其特征在于:所述安装架的一侧设置有挡板，挡板的一侧设置有磁性接近开关和压紧气缸。

4.根据权利要求1所述的一种单张连续多层编帘机，其特征在于:所述往复行走装置上设置有夹紧防滑装置。
