一种再生复合木方木条导向装置的制作方法

本技术涉及木条导向装置领域，尤其涉及一种再生复合木方木条导向装置。

背景技术：

1、一种再生复合木方木条导向装置，属于复合木方制造设备领域，主要应用于再生复合木方生产的木条送料环节，通过导向结构引导木条沿预设路径移动，确保木条稳定、有序地进入后续加工工位，为复合木方的拼接、压制等工序提供精准的物料定位，而实际生产中再生木条存在明显的长短差异与大小差异，这些差异易导致导向装置难以适配不同规格的木条，影响导向效果。

2、针对木条导向的基本需求，现有技术已对导向装置进行相关优化，部分结构采用可手动调节间距的挡板，通过拧动螺丝改变两侧挡板距离以适配不同宽度的木条，有的在导向通道内加装橡胶垫增加摩擦力，减少木条滑动偏移，还有技术将导向入口设计成喇叭状，方便木条进入。但这些改进多针对单一规格差异，手动调节挡板无法快速适配长短不同的木条，橡胶垫与喇叭口设计也仅能缓解部分偏移问题，未能同时兼顾木条长短与大小的双重差异，适配性有限。

3、现有再生复合木方木条导向装置存在明显缺陷，面对长短不一的木条时，短木条在导向通道内易因两端缺乏足够支撑而倾倒，长木条则易因两端受力不均导致中部偏移，无法沿直线移动；面对大小不同的木条时，窄小的木条会在导向通道内产生较大间隙，出现晃动、卡顿，宽大的木条又可能因通道空间不足被卡滞，无法顺利通过。这些情况均会导致导向装置无法很好地完成导向工作，不仅打乱送料节奏，还可能造成木条损伤，影响后续复合木方的加工质量与生产效率。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种再生复合木方木条导向装置，旨在解决现有技术中短木条易倾倒、长木条易偏移，窄木条晃动卡顿、宽木条易卡滞，致导向差、打乱送料、损木条，影响加工质量效率的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种再生复合木方木条导向装置，包括安装底座，所述安装底座顶端设置有限位调节机构和降低摩擦机构，所述限位调节机构包括下固定板，所述下固定板底端与安装底座顶端固定连接，所述下固定板内壁开设有下固定槽，所述下固定槽内壁滑动连接有下卡点，所述下卡点顶端固定连接有侧限位板，所述侧限位板顶端固定连接有上卡点，所述安装底座内壁转动连接有调节螺纹杆，所述调节螺纹杆外壁通过螺纹套螺纹连接有上活动板，所述上活动板内壁开设有上固定槽。

3、作为上述技术方案的进一步描述：

4、所述限位调节机构还包括导向杆，所述导向杆底端与安装底座内壁固定连接，所述导向杆外壁与上活动板内壁滑动连接。

5、作为上述技术方案的进一步描述：

6、所述上卡点外壁与上固定槽内壁滑动连接。

7、作为上述技术方案的进一步描述：

8、所述限位调节机构还包括调节摇杆，所述调节摇杆底端与调节螺纹杆顶端滑动连接。

9、作为上述技术方案的进一步描述：

10、所述限位调节机构还包括螺杆固定块，所述螺杆固定块与调节摇杆底端固定连接。

11、作为上述技术方案的进一步描述：

12、所述限位调节机构还包括解锁螺杆，所述解锁螺杆通过螺杆固定块与调节螺纹杆内壁可拆卸连接。

13、作为上述技术方案的进一步描述：

14、所述降低摩擦机构包括底部滚轴，所述底部滚轴外壁与下固定板内壁转动连接。

15、作为上述技术方案的进一步描述：

16、所述降低摩擦机构还包括侧壁滚轴，所述侧壁滚轴外壁与侧限位板内壁转动连接。

17、本实用新型具有如下有益效果：

18、1、本实用新型中，限位调节机构能适配不同尺寸木条。摇调节摇杆带调节螺纹杆转，上活动板沿导向杆上下移适配不同厚度。侧限位板的卡点形成料道防短木倾倒、长木偏移，宽窄可通过颠倒放置与调顶板高度实现。解锁螺杆固定部件，拆下可取下摇杆，方便更换损坏挡板，便于维护。

19、2、本实用新型中，降低摩擦机构保障木条顺畅输送。下固定板内的底部滚轴减少木条底部摩擦，侧限位板内的侧壁滚轴减少侧边摩擦。能避免摩擦过大导致卡顿或损伤，配合料道设计稳定送料节奏，确保木条输送平稳，不影响后续复合木方加工。

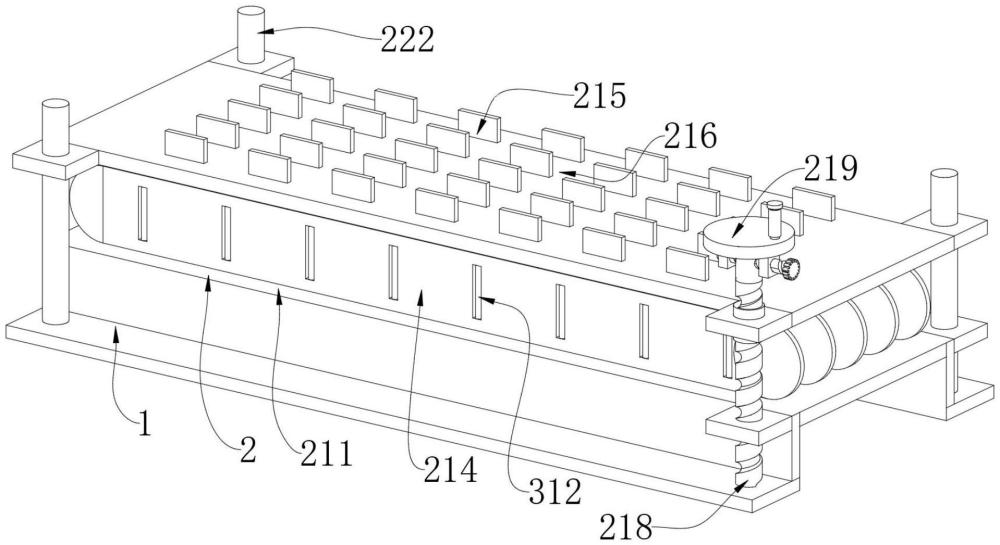

1.一种再生复合木方木条导向装置，包括安装底座(1)，其特征在于：所述安装底座(1)顶部设置有限位调节机构(2)和降低摩擦机构(3)；

2.根据权利要求1所述的一种再生复合木方木条导向装置，其特征在于：所述限位调节机构(2)还包括导向杆(222)，所述导向杆(222)底端与安装底座(1)内壁固定连接，所述导向杆(222)外壁与上活动板(216)内壁滑动连接。

3.根据权利要求1所述的一种再生复合木方木条导向装置，其特征在于：所述上卡点(215)外壁与上固定槽(217)内壁滑动连接。

4.根据权利要求1所述的一种再生复合木方木条导向装置，其特征在于：所述限位调节机构(2)还包括调节摇杆(219)，所述调节摇杆(219)底端与调节螺纹杆(218)顶端滑动连接。

5.根据权利要求4所述的一种再生复合木方木条导向装置，其特征在于：所述限位调节机构(2)还包括螺杆固定块(220)，所述螺杆固定块(220)与调节摇杆(219)底端固定连接。

6.根据权利要求5所述的一种再生复合木方木条导向装置，其特征在于：所述限位调节机构(2)还包括解锁螺杆(221)，所述解锁螺杆(221)通过螺杆固定块(220)与调节螺纹杆(218)内壁可拆卸连接。

7.根据权利要求1所述的一种再生复合木方木条导向装置，其特征在于：所述降低摩擦机构(3)包括底部滚轴(311)，所述底部滚轴(311)外壁与下固定板(211)内壁转动连接。

8.根据权利要求1所述的一种再生复合木方木条导向装置，其特征在于：所述降低摩擦机构(3)还包括侧壁滚轴(312)，所述侧壁滚轴(312)外壁与侧限位板(214)内壁转动连接。
