一种用于复合木板加工的切割设备的制作方法

本发明属于板材加工，尤其涉及一种用于复合木板加工的切割设备。

背景技术：

1、复合木板因拼接强度高、纹理规整、利用率高的特点，被广泛应用于家具制造、装饰装修、板材加工等领域，切割是复合木板加工的基础工序，其切割精度、切面光滑度直接决定复合木板的后续加工适配性与成品质量。

2、传统切割设备仅具备单一锯切功能，锯片完成板材切割后，切面易产生毛刺、崩边、凹凸不平的问题，需要工作人员将切割后的板材搬运至打磨设备处进行二次粗磨、细磨处理，不仅增加了板材的转运工序与操作人员的工作强度，还因工序衔接间隙降低了整体加工时效，且多次搬运易造成板材定位偏差，影响后续加工精度。

3、复合木板由多层基材压合而成，传统切割设备的压实结构多为简单的压块或压条，仅能对板材进行局部下压，且无辅助防松散结构，锯片高速切割时易对切面周边基材产生拉扯力，导致板材切割面周边出现分层、松散、崩边的问题；同时，切割过程中板材易因摩擦力发生轻微位移，造成切割轨迹偏移，降低板材的切割精度。

技术实现思路

1、本发明实施例的目的在于提供一种用于复合木板加工的切割设备，旨在解决背景技术中所提及的现有技术所存在的技术问题。

2、本发明实施例是这样实现的，一种用于复合木板加工的切割设备，包括切割平台、推进气缸和定位板，所述推进气缸对称安装在切割平台顶部，所述定位板固定连接于推进气缸的端部，还包括：

3、模式调节组件，设置在切割平台的内部，用于对板材切面的光滑度进行调节，所述模式调节组件包括固定连接在切割平台底部的限位齿架，所述限位齿架的内部滑动连接有滑架，所述滑架的表面转动连接有主齿轮，所述滑架的表面安装有叶轮泵，所述叶轮泵的输出端插接于主齿轮中部，所述滑架内部且位于主齿轮上方转动连接有齿轴，所述主齿轮和齿轴之间传动连接有传动带，所述滑架靠近限位齿架的一侧均滑动连接有第一齿板，所述第一齿板位于滑架内部的一端固定连接有圆杆，所述滑架内部滑动连接有滑杆，所述滑杆位于两个第一齿板之间且与第一齿板呈垂直状态分布，所述滑杆的表面开设有空槽，所述滑杆与滑架内壁之间固定连接有第一弹簧，所述滑架侧壁对称固定连接有磁板；

4、锯片，安装在齿轴的端部；

5、压实组件，设置在切割平台上，用于木板在切割时对其压平；

6、分隔组件，设置在切割平台上，用于对切割后的木板进行定位。

7、作为本发明一个优选的技术方案：所述滑架上固定连接有握把，所述叶轮泵外接有气泵，所述齿轴在滑架的内部转动，所述圆杆与滑杆外壁抵触时，所述第一齿板与限位齿架的内壁啮合，所述圆杆位于空槽内部时，所述第一齿板与磁板磁性吸附且位于滑架内部。

8、作为本发明另一个优选的技术方案：所述齿轴的表面固定连接有凸轮环，所述滑架的内部滑动连接有刮板，所述刮板与凸轮环滑动配合，所述刮板受凸轮环挤压时与锯片表面贴合。

9、作为本发明另一个优选的技术方案：所述锯片的外壁对称固定连接有粗砂盘，所述粗砂盘位于锯片外壁的中圈环形区域，所述锯片的外壁对称固定连接有细砂盘，所述细砂盘位于锯片外壁的内圈环形区域，所述粗砂盘表面为粗砂，所述细砂盘表面为细砂。

10、作为本发明另一个优选的技术方案：所述压实组件包括固定连接在切割平台顶部的底座，所述底座顶部固定连接有纵向气缸，所述纵向气缸端部安装有支架，所述支架底部对称固定连接有轨道架，所述轨道架底部均匀转动连接有承重轮，所述轨道架底部转动连接有橡胶轮，所述橡胶轮与锯片的表面滚动配合，所述轨道架底部转动连接有转子，所述轨道架侧壁转动连接有滚刷。

11、作为本发明另一个优选的技术方案：所述橡胶轮上固定连接的第一锥齿轮与转子啮合，所述橡胶轮上固定连接的第二锥齿轮与滚刷啮合，所述转子位于轨道架底部的中心，所述滚刷底侧与承重轮底侧相水平。

12、作为本发明另一个优选的技术方案：所述分隔组件包括固定连接在切割平台顶部的基座，所述基座与锯片共线，所述基座顶部对称转动连接有连杆，所述连杆远离基座的一端均转动连接有隔板，所述连杆表面且靠近基座的一侧固定连接有环形齿板，所述基座顶部滑动连接的第二齿板与环形齿板啮合，所述第二齿板的端侧固定连接有丝杆，所述基座上转动连接的齿环与丝杆螺纹配合。

13、作为本发明另一个优选的技术方案：两侧所述隔板的间距与锯片的厚度相等。

14、本发明实施例的有益效果在于：

15、设备在进行切割、粗磨和细磨的不同工况下，工作时间会依次延长，故而通过锯片在切割平台上的垂直滑动，使工作人员可以根据实际需求对切割模式进行调整，通过锯片、粗砂盘和细砂盘的整合，使切割和打磨工序融合，有利于复合板材加工时效的提升，避免工作人员在板材切割完成后需搬运进行后续打磨工作，降低操作人员工作难度。

16、橡胶轮在旋转过程中会通过第一锥齿轮啮合带动转子一同旋转，转子偏心旋转时会带动轨道架一同震动，从而使轨道架产生下压力，通过转子的震动使轨道架和承重轮对复合木板挤压，从而保证了复合木板的切割面周边不会因为切割而松散，有利于提高复合木板切割面的平整性。

17、第二锥齿轮在与橡胶轮一同旋转的过程中，会通过啮合带动滚刷一同旋转，滚刷在旋转时底部会贴合在复合木板的上表面，通过滚刷的旋转，使复合木板上被切割而产生碎屑向两侧刮扫，从而避免碎屑在复合木板上堆积残留，降低对复合木板切割的影响。

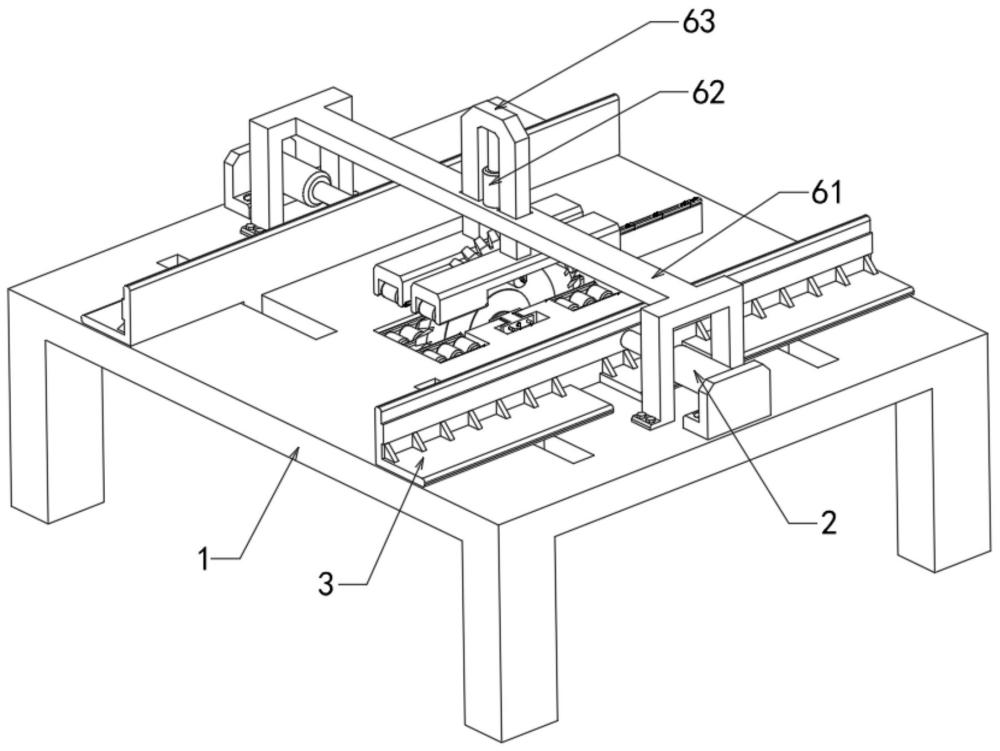

1.一种用于复合木板加工的切割设备，包括切割平台（1）、推进气缸（2）和定位板（3），所述推进气缸（2）对称安装在切割平台（1）顶部，所述定位板（3）固定连接于推进气缸（2）的端部，其特征在于，还包括：

2.根据权利要求1所述的一种用于复合木板加工的切割设备，其特征在于，所述滑架（42）上固定连接有握把（421），所述叶轮泵（44）外接有气泵，所述齿轴（45）在滑架（42）的内部转动，所述圆杆（48）与滑杆（49）外壁抵触时，所述第一齿板（47）与限位齿架（41）的内壁啮合，所述圆杆（48）位于空槽（410）内部时，所述第一齿板（47）与磁板（412）磁性吸附且位于滑架（42）内部。

3.根据权利要求1所述的一种用于复合木板加工的切割设备，其特征在于，所述齿轴（45）的表面固定连接有凸轮环（451），所述滑架（42）的内部滑动连接有刮板（452），所述刮板（452）与凸轮环（451）滑动配合，所述刮板（452）受凸轮环（451）挤压时与锯片（5）表面贴合。

4.根据权利要求1所述的一种用于复合木板加工的切割设备，其特征在于，所述锯片（5）的外壁对称固定连接有粗砂盘（51），所述粗砂盘（51）位于锯片（5）外壁的中圈环形区域，所述锯片（5）的外壁对称固定连接有细砂盘（52），所述细砂盘（52）位于锯片（5）外壁的内圈环形区域，所述粗砂盘（51）表面为粗砂，所述细砂盘（52）表面为细砂。

5.根据权利要求1所述的一种用于复合木板加工的切割设备，其特征在于，所述压实组件（6）包括固定连接在切割平台（1）顶部的底座（61），所述底座（61）顶部固定连接有纵向气缸（62），所述纵向气缸（62）端部安装有支架（63），所述支架（63）底部对称固定连接有轨道架（64），所述轨道架（64）底部均匀转动连接有承重轮（65），所述轨道架（64）底部转动连接有橡胶轮（66），所述橡胶轮（66）与锯片（5）的表面滚动配合，所述轨道架（64）底部转动连接有转子（67），所述轨道架（64）侧壁转动连接有滚刷（68）。

6.根据权利要求5所述的一种用于复合木板加工的切割设备，其特征在于，所述橡胶轮（66）上固定连接的第一锥齿轮（661）与转子（67）啮合，所述橡胶轮（66）上固定连接的第二锥齿轮（662）与滚刷（68）啮合，所述转子（67）位于轨道架（64）底部的中心，所述滚刷（68）底侧与承重轮（65）底侧相水平。

7.根据权利要求1所述的一种用于复合木板加工的切割设备，其特征在于，所述分隔组件（7）包括固定连接在切割平台（1）顶部的基座（71），所述基座（71）与锯片（5）共线，所述基座（71）顶部对称转动连接有连杆（72），所述连杆（72）远离基座（71）的一端均转动连接有隔板（73），所述连杆（72）表面且靠近基座（71）的一侧固定连接有环形齿板（74），所述基座（71）顶部滑动连接的第二齿板（75）与环形齿板（74）啮合，所述第二齿板（75）的端侧固定连接有丝杆（76），所述基座（71）上转动连接的齿环（77）与丝杆（76）螺纹配合。

8.根据权利要求7所述的一种用于复合木板加工的切割设备，其特征在于，两侧所述隔板（73）的间距与锯片（5）的厚度相等。
