一种实木家具生产用榫卯开槽加工设备的制作方法

本发明涉及家具加工，具体为一种实木家具生产用榫卯开槽加工设备。

背景技术：

1、实木家具以天然材质、独特美学和持久耐用著称。其自然纹理和色彩赋予家居温暖氛围，同时具备环保优势，因为实木是可再生资源。易维护和耐久的特性意味着实木家具能够长期保持价值，甚至增值。除此之外，实木家具对健康友好，不含有害物质。个性化定制也让实木家具成为家居装饰的典范，是一项对生活品质和环境负责的选择。

2、实木家具在组装加工过程中，常用的榫卯开槽加工设备是关键工具，用于创造出结实耐用的榫卯结构，这种结构不仅美观，还能增加家具的稳定性和耐用性。

3、然而现有的开槽铣刀通常为圆柱刀，圆柱刀铣削后卯口四角必然留出圆角，而传统方凿机虽能接近直角，但易崩边、凿壁粗糙，榫头直角、卯眼圆角会造成角部虚接触、装配间隙不均、长期松动，现有技术通常采用粗铣刀加工留余量，小直径铣刀二次精修内角的方式避免卯口圆角的问题，但实际操作时粗细铣刀反复拆装更换，较为不便；为此，提出一种实木家具生产用榫卯开槽加工设备。

技术实现思路

1、本发明的目的在于提供一种实木家具生产用榫卯开槽加工设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种实木家具生产用榫卯开槽加工设备，包括：翻转机构和双刀机构；

3、所述翻转机构包括固定安装在升降装置上的升降臂，所述升降臂的内部转动连接有主轴，所述主轴的一端固定连接有l形板；

4、所述双刀机构包括分别固定连接在l形板上的电动推杆和支架，所述电动推杆的推动端固定连接有壳体，所述壳体的内部固定嵌装有电机，所述电机的输出轴贯穿支架且固定连接有主动锥齿轮，所述支架的内部对称转动连接有数量为两个的转轴，两个所述转轴相邻的一端均固定连接有从动锥齿轮，其中一个所述转轴的一端通过筒夹固定安装有第一铣刀，另一个所述转轴的一端通过筒夹固定安装有第二铣刀。

5、通过采用上述技术方案，升降臂能够在升降装置作用下带动主轴以及双刀机构进行升降，从而对实木板材进行开槽工作，并且通过一百八十度旋转主轴的方式能够带动l形板翻转，从而便于实现双刀机构中第一铣刀和第二铣刀的切换；电机启动后能够通过主动锥齿轮带动其中一个从动锥齿轮转动，进而使对应一个转轴能够带动第一线刀旋转进行开槽，当电动推杆回缩后能够通过壳体带动电机移动，进而使主动锥齿轮转而与另一个从动锥齿轮啮合，使翻转朝下的第二铣刀能够在电机作用下转动，进而便于对槽内的边角进行二次精修，避免卯口圆角的问题。

6、优选的，所述l形板的内侧开设有滑轨，所述壳体的一侧滑动连接在滑轨的内部。

7、通过采用上述技术方案，能够使壳体在电动推杆作用下始终保持平稳的直线移动，从而使主动锥齿轮能够在移动后精准与对应的从动锥齿轮啮合。

8、优选的，所述l形板的内部开设有导线孔，所述升降臂的内侧固定连接有导电滑环，所述主轴贯穿于导电滑环的内部，所述电动推杆和电机的导电线均贯穿导线孔且固定连接在导电滑环的转子上。

9、通过采用上述技术方案，电动推杆和电机的导电线均通过导线孔与导电滑环连接，从而使l形板带动电动推杆和电机翻转时，导电线能够同步带动导电滑环的转子转动，而导电滑环的定子保持在升降臂上固定不变的状态，从而不会出现导电线翻转缠绕的问题。

10、优选的，所述主轴的内部开设有螺纹槽，所述升降臂的外侧通过连接块螺纹连接有螺栓。

11、通过采用上述技术方案，主轴带动第一铣刀和第二铣刀进行一百八十度翻转后，能够通过将螺栓拧紧至螺纹槽中的方式对主轴进行稳固定位，从而使第一铣刀和第二铣刀能够平稳地进行切削。

12、优选的，所述主轴的一端固定连接有把手。

13、通过采用上述技术方案，能够提升翻转主轴时的方便性。

14、优选的，所述升降臂的外侧固定安装有用于控制电动推杆和电机运行状态的控制器。

15、通过采用上述技术方案，能够便于对电动推杆和电机的运行状态进行实时控制。

16、优选的，所述支架的内部开设有通槽，所述电机的输出轴贯穿于通槽的内部。

17、通过采用上述技术方案，能够使电机的输出轴顺畅地在支架内部移动。

18、优选的，所述支架的外侧固定套装有用于覆盖主动锥齿轮和从动锥齿轮的防护箱，所述防护箱的一侧铰接有箱门。

19、通过采用上述技术方案，能够避免开槽过程中产生的碎屑对主动锥齿轮和从动锥齿轮的啮合造成影响，并且也便于定期打开防护箱进行维护工作。

20、综上所述，本申请包括以下至少一种有益技术效果：

21、本实木家具生产用榫卯开槽加工设备通过翻转机构和双刀机构的设置，使电动推杆伸缩后能够带动主动锥齿轮与对应的从动锥齿轮啮合，进而使第一铣刀和第二铣刀能够切换转动，从而使主轴翻转后能够带动第一铣刀和第二铣刀分别进行粗加工和二次精修内角的操作，有效解决了现有技术反复拆装更换粗细铣刀带来的操作不便的问题。

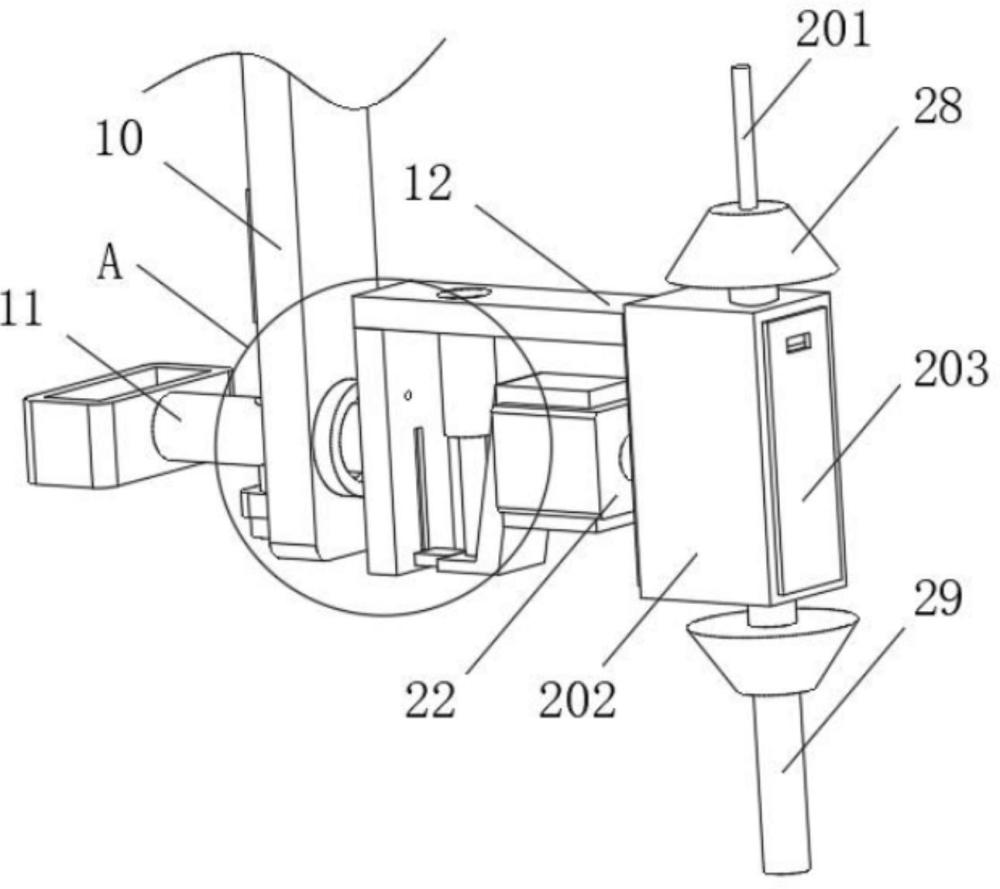

1.一种实木家具生产用榫卯开槽加工设备，其特征在于，包括：翻转机构（1）和双刀机构（2）；

2.根据权利要求1所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述l形板（12）的内侧开设有滑轨（101），所述壳体（21）的一侧滑动连接在滑轨（101）的内部。

3.根据权利要求2所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述l形板（12）的内部开设有导线孔（19），所述升降臂（10）的内侧固定连接有导电滑环（18），所述主轴（11）贯穿于导电滑环（18）的内部，所述电动推杆（20）和电机（22）的导电线均贯穿导线孔（19）且固定连接在导电滑环（18）的转子上。

4.根据权利要求3所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述主轴（11）的内部开设有螺纹槽（15），所述升降臂（10）的外侧通过连接块（13）螺纹连接有螺栓（14）。

5.根据权利要求4所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述主轴（11）的一端固定连接有把手（16）。

6.根据权利要求4所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述升降臂（10）的外侧固定安装有用于控制电动推杆（20）和电机（22）运行状态的控制器（17）。

7.根据权利要求1所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述支架（23）的内部开设有通槽（24），所述电机（22）的输出轴贯穿于通槽（24）的内部。

8.根据权利要求7所述的一种实木家具生产用榫卯开槽加工设备，其特征在于：所述支架（23）的外侧固定套装有用于覆盖主动锥齿轮（25）和从动锥齿轮（27）的防护箱（202），所述防护箱（202）的一侧铰接有箱门（203）。
