一种推台锯的制作方法

本申请涉及材料切割的，尤其是涉及一种推台锯。

背景技术：

1、现有的一种切割木板的台锯，主要包括工作台、电机支架、工作台支架、电机和圆锯，电机设置在电机支架上，电机支架设置在工作台支架上，圆锯安装在电机的驱动轴上，工作台设置在工作台支架的上方。工作时，电机带动圆锯高速旋转，操作人员用手来推动工作台上的木板，旋转的圆锯就可以对木板进行切割。

2、在操作过程中，由于切割木板需要操作人员通过手来推动工作台上的木板，操作人员的手部与高速旋转的圆锯距离较近，容易发生圆锯伤手的安全事故，有待改进。

技术实现思路

1、本申请的目的在于提供一种推台锯，为了防止圆锯伤手。

2、本申请提供的一种推台锯采用如下的技术方案：包括切割台，所述切割台转动连接有圆锯，所述切割台连接有第一驱动件，所述第一驱动件用于驱动所述圆锯转动，所述切割台滑移连接有载板，所述切割台连接有升降组件，所述升降组件用于驱动所述载板升降,所述载板转动连接有若干个压辊，所述载板连接有联动组件，所述联动组件用于驱动所有所述压辊转动。

3、通过采用上述技术方案，将木板放置在切割台上且位于升降组件的下方，升降组件带动载板下降，压辊随着载板的移动而移动，直至压辊与木板抵接，联动组件驱动所有压辊转动，压辊在转动的过程中带动木板朝靠近圆锯的方向移动，从而完成木板的切割，避免操作人员用手推动木板，防止圆锯伤手，提高操作安全性。

4、可选的，所述联动组件包括转动连接在所述载板上的联动杆和连接在所述载板上的第二驱动件，所述第二驱动件用于驱动所述联动杆转动，每个所述压辊的一端固定连接有被动锥齿轮，所述联动杆固定连接有与所述被动锥齿轮一一对应的主动锥齿轮，所述主动锥齿轮与所述被动锥齿轮啮合。

5、通过采用上述技术方案，第二驱动件驱动联动杆绕着自身的轴心线转动，所有主动锥齿轮绕着联动杆的轴心线转动，主动锥齿轮在转动的过程中带动被动锥齿轮转动，从而使压辊绕着自身的轴心线转动，所有压辊的转动通过第二驱动件、联动杆、主动锥齿轮和被动锥齿轮联系在一起，减少驱动，增加整体结构的关联性。

6、可选的，每个所述压辊的外周面连接有弹性环。

7、通过采用上述技术方案，弹性环可减小压辊在带动木板移动时对木板造成损伤，提高木板的切割质量。弹性环与木板抵接时，弹性环受压产生弹性形变并保持弹性复位的趋势，弹性环施力于木板，增大木板所受到的压力，便于弹性环带动木板移动。

8、可选的，所述压辊的外周面可拆卸连接有安装环，所述弹性环固定连接在所述安装环的外周面，所述压辊连接有固定组件，所述固定组件用于将所述安装环固定连接在所述压辊上。

9、通过采用上述技术方案，当弹性环经过长时间使用而损坏时，固定组件松开安装环，将安装环从压辊上拆除，可避免弹性环直接与压辊连接而难以拆卸，方便弹性环的更换和维护。

10、可选的，所述固定组件包括连接在所述压辊上的定位部和螺纹连接在所述压辊上的固定块，所述定位部位于所述被动锥齿轮和所述安装环之间，所述安装环位于所述定位部和所述固定块之间，所述固定块用于与所述安装环抵接。

11、通过采用上述技术方案，安装安装环时，安装环套设在压辊上，直至安装环与定位部抵接，定位部对安装环的安装起到定位的作用，使得安装环精准得安装至相应的位置。转动固定块，直至固定块与安装环抵接，安装环被固定块和定位部夹紧，从而使安装环固定在压辊上。

12、可选的，所述安装环连接有止动部，所述压辊设置有止动槽，所述止动槽用于与所述止动部配合。

13、通过采用上述技术方案，安装安装环时，止动部卡入止动槽，安装环沿压辊的长度方向移动，止动部与止动槽的滑移配合，对安装环的移动起到导向和限位的作用，从而安装环移动的稳定性，即提高安装环的安装效率。当压辊转动时，止动槽的内壁与止动部抵接并带动安装环转动，更好得带动安装环绕着压辊的轴心线转动。

14、可选的，所述止动部的数量和所述止动槽的数量均为两个，两个所述止动部相对分布，所述止动槽用于与所述止动部一一对应。

15、通过采用上述技术方案，两个相对分布的止动部与压辊上的两个止动槽一一对应配合，可防止压辊在转动的过程中安装环相对压辊转动，保证弹性环与木板接触的稳定性，利于木板的输送和切割。

16、可选的，所述压辊滑移连接有复位板，所述压辊连接有复位件，所述复位件用于带动所述复位板复位，所述复位板位于所述安装环和所述定位部之间。

17、通过采用上述技术方案，安装安装环时，安装环与复位板抵接并带动复位板朝靠近弹性件的方向滑移，弹性件受压产生弹性形变并保持弹性复位的趋势。当拆卸安装环时，松开固定块，弹性件弹性复位，弹性件迫使复位板朝靠近安装环的方向滑移，复位板与安装环抵接并带动安装环的一端凸出压辊，从而提高安装环的拆卸效率。

18、可选的，所述定位部设置有环槽，所述复位件安装在所述环槽内。

19、通过采用上述技术方案，安装安装环时，安装环与复位板抵接并带动复位板朝靠近弹性件的方向滑移，直至复位板移动至定位部抵接，拧紧固定块，防止弹性环与木板抵接的过程中带动安装环沿压辊的长度方向移动，提高安装环安装在压辊上的稳定性。

20、可选的，所述切割台连接有定位条，所述定位条用于与木板抵接，所述定位条位于所述切割台和所述压辊之间。

21、通过采用上述技术方案，木板放置在切割台上，且木板的一侧与定位条抵接，使得木板精准得安装至相应的位置，便于弹性环与木板抵接并带动木板移动。

22、综上所述，本申请包括以下至少一种有益技术效果：

23、1、将木板放置在切割台上且位于升降组件的下方，升降组件带动载板下降，压辊随着载板的移动而移动，直至压辊与木板抵接，联动组件驱动所有压辊转动，压辊在转动的过程中带动木板朝靠近圆锯的方向移动，从而完成木板的切割，避免操作人员用手推动木板，防止圆锯伤手，提高操作安全性。

24、2、第二驱动件驱动联动杆绕着自身的轴心线转动，所有主动锥齿轮绕着联动杆的轴心线转动，主动锥齿轮在转动的过程中带动被动锥齿轮转动，从而使压辊绕着自身的轴心线转动，所有压辊的转动通过第二驱动件、联动杆、主动锥齿轮和被动锥齿轮联系在一起，减少驱动，增加整体结构的关联性。

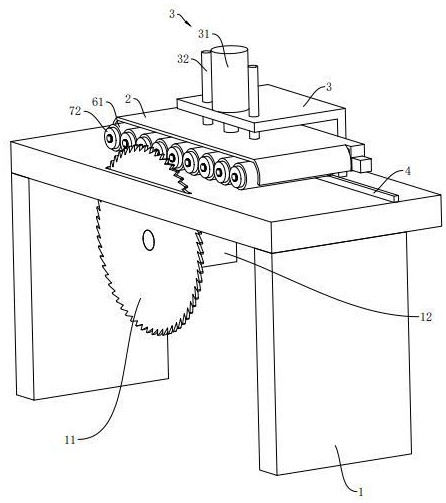

1.一种推台锯，其特征在于：包括切割台（1），所述切割台（1）转动连接有圆锯（11），所述切割台（1）连接有第一驱动件（12），所述第一驱动件（12）用于驱动所述圆锯（11）转动，所述切割台（1）滑移连接有载板（2），所述切割台（1）连接有升降组件（3），所述升降组件（3）用于驱动所述载板（2）升降,所述载板（2）转动连接有若干个压辊（4），所述载板（2）连接有联动组件（5），所述联动组件（5）用于驱动所有所述压辊（4）转动。

2.根据权利要求1所述的推台锯，其特征在于：所述联动组件（5）包括转动连接在所述载板（2）上的联动杆（51）和连接在所述载板（2）上的第二驱动件（52），所述第二驱动件（52）用于驱动所述联动杆（51）转动，每个所述压辊（4）的一端固定连接有被动锥齿轮（41），所述联动杆（51）固定连接有与所述被动锥齿轮（41）一一对应的主动锥齿轮（511），所述主动锥齿轮（511）与所述被动锥齿轮（41）啮合。

3.根据权利要求2所述的推台锯，其特征在于：每个所述压辊（4）的外周面连接有弹性环（61）。

4.根据权利要求3所述的推台锯，其特征在于：所述压辊（4）的外周面可拆卸连接有安装环（6），所述弹性环（61）固定连接在所述安装环（6）的外周面，所述压辊（4）连接有固定组件（7），所述固定组件（7）用于将所述安装环（6）固定连接在所述压辊（4）上。

5.根据权利要求4所述的推台锯，其特征在于：所述固定组件（7）包括连接在所述压辊（4）上的定位部（71）和螺纹连接在所述压辊（4）上的固定块（72），所述定位部（71）位于所述被动锥齿轮（41）和所述安装环（6）之间，所述安装环（6）位于所述定位部（71）和所述固定块（72）之间，所述固定块（72）用于与所述安装环（6）抵接。

6.根据权利要求5所述的推台锯，其特征在于：所述安装环（6）连接有止动部（62），所述压辊（4）设置有止动槽（42），所述止动槽（42）用于与所述止动部（62）配合。

7.根据权利要求6所述的推台锯，其特征在于：所述止动部（62）的数量和所述止动槽（42）的数量均为两个，两个所述止动部（62）相对分布，所述止动槽（42）用于与所述止动部（62）一一对应。

8.根据权利要求5所述的推台锯，其特征在于：所述压辊（4）滑移连接有复位板（8），所述压辊（4）连接有复位件（9），所述复位件（9）用于带动所述复位板（8）复位，所述复位板（8）位于所述安装环（6）和所述定位部（71）之间。

9.根据权利要求8所述的推台锯，其特征在于：所述定位部（71）设置有环槽（711），所述复位件（9）安装在所述环槽（711）内。

10.根据权利要求1所述的推台锯，其特征在于：所述切割台（1）连接有定位条（14），所述定位条（14）用于与木板抵接，所述定位条（14）位于所述切割台（1）和所述压辊（4）之间。
