一种宠物玩具底座加工用切割钻孔一体机的制作方法

本发明涉及板材加工机械设备，具体是涉及一种宠物玩具底座加工用切割钻孔一体机。

背景技术：

1、现阶段，在宠物玩具底座板材的工业化加工生产中，钻孔定位与圆形板材环切切割是核心加工工序。目前行业内主流的加工装备多为单一功能设备，通常将板材钻孔加工、板材环切下料工序拆分布置在两套独立的专用加工设备上分步开展作业。板材在完成单一工序加工后，需要通过人工或辅助转运设备完成工位切换，依次在不同设备上完成装夹定位、钻孔、环切以及碎屑清理等配套加工操作，是当前宠物玩具底座板材加工的常规作业方式。

2、现有加工设备受结构设计限制，无法连贯集成板材装夹固定、定位钻孔、圆周切割以及实时排屑各项工序，两道核心加工工序相互独立、无法联动。工件在加工过程中需要进行多次拆装、定位和跨设备转运，工序衔接性差，整体加工流程繁琐、作业步骤多，极大增加了板材加工的整体耗时，生产连续性较低，无法实现板材钻孔与圆形切割的一体化连续加工，严重影响了宠物玩具底座板材的批量生产加工效率。

技术实现思路

1、针对上述问题，提供一种宠物玩具底座加工用切割钻孔一体机，通过设置工作台、两个第一行走机构、第二行走机构、切割钻孔机构和压紧机构，一体化完成宠物玩具底座板材钻孔与圆形切割连续加工。

2、为解决现有技术问题，本发明提供一种宠物玩具底座加工用切割钻孔一体机，包括用于水平放置板材的工作台、两个第一行走机构、第二行走机构、切割钻孔机构和压紧机构；两个所述第一行走机构分别设置在所述工作台的两侧，所述第一行走机构包括行走架，所述行走架能够沿所述工作台的长度方向移动；所述第二行走机构包括横梁和横移架，所述横梁的两端分别与两个所述行走架连接，所述横移架能够沿所述横梁在两个所述行走架之间往复移动；所述切割钻孔机构安装在所述横移架上，所述切割钻孔机构包括机架、多个切割钻孔单元、第一升降机构和吸尘排屑结构，所述机架与所述横移架之间通过所述第一升降机构连接，所述第一升降机构用于驱动所述机架竖向升降，多个所述切割钻孔单元间距相等地设置在所述机架上，所述吸尘排屑结构用于转移切割钻孔加工产生的木屑；所述压紧机构用于压紧板材待加工部分。

3、优选的，所述切割钻孔机构还包括第二升降机构，所述第二升降机构包括限位板、多个滑块和多个第二升降驱动器；所述限位板与所述机架连接，所述限位板上开设有多个滑槽；多个所述滑块分别滑动设置在多个滑槽内，所述切割钻孔单元安装在所述滑块上；多个所述第二升降驱动器分别与多个所述滑块一一对应，用于驱动所述滑块沿对应滑槽升降。

4、优选的，所述吸尘排屑结构包括吸尘箱、多个吸尘单元和负压管；多个吸尘单元分别与多个切割钻孔单元对应，用于将木屑引入所述吸尘箱；所述负压管分别外接负压设备和所述吸尘箱。

5、优选的，所述吸尘单元包括吸尘罩和柔性连接管；所述吸尘罩设置在所述切割钻孔单元的工作端；所述柔性连接管连通所述吸尘罩和所述吸尘箱。

6、优选的，所述吸尘罩的开口处设置有自适应贴合板材的柔性密封罩。

7、优选的，所述压紧机构包括两个压紧组件和两个调节结构；两个所述压紧组件相互平行设置，且分别位于所述切割钻孔单元的两侧；两个所述调节结构分别设置在两个所述行走架上，所述调节结构用于调节两个所述压紧组件之间的距离。

8、优选的，所述压紧组件包括压紧辊，所述压紧辊的两端分别与两个所述调节结构连接，所述压紧辊上阵列设置有多个橡胶轮。

9、优选的，所述压紧机构还包括升降调节组件，所述升降调节组件用于调节所述压紧组件与所述工作台之间的距离。

10、优选的，所述第一行走机构包括第一驱动机构和第一限位结构；所述第一驱动机构用于驱动所述行走架沿所述工作台的长度方向移动，所述第一限位结构用于限定所述行走架的移动轨迹。

11、优选的，所述第二行走机构包括第二驱动机构和第二限位结构；所述第二驱动机构用于驱动所述横移架沿所述横梁移动；所述第二限位结构用于限定所述横移架的移动轨迹。

12、本发明相比较于现有技术的有益效果是：

13、1、本发明设置工作台、两个第一行走机构、第二行走机构、切割钻孔机构和压紧机构，板材放置于工作台，第一行走机构带动横梁纵向移动，第二行走机构的横移架横向调整加工位置，压紧机构固定板材减弱切削震动；切割钻孔机构内设机架、多组切割钻孔单元、第一升降机构与吸尘排屑结构，第一升降机构驱动机架升降，切割钻孔单元完成定位钻孔后抬升，两组行走机构配合调整切削半径并环切圆形板材，横移架切换加工点位，吸尘排屑结构同步排出木屑，一体化完成宠物底座板材钻孔与圆形切割连续加工。

14、2、本发明设置第二升降机构，第二升降机构包含限位板、若干滑块，限位板开设滑槽，滑块装配于滑槽并搭载切割钻孔单元，滑块能够沿对应滑槽独立升降，加工时可抬升闲置切割钻孔单元使其远离板材，降下所需切割钻孔单元开展切割钻孔；单组切割钻孔单元发生故障时，抬升故障单元对应的滑块即可隔离故障部件，其余切割钻孔单元可正常投入加工，无需整机停机检修，单组切割钻孔单元故障时其余切割钻孔单元可直接接替作业。

15、3、本发明设置吸尘箱、多个吸尘单元与负压管，负压管外接负压设备，切割钻孔单元作业时负压设备产生负压，使吸尘箱、负压管、吸尘单元内部形成流通气流，各切割钻孔单元切削产生的木屑经由吸尘单元统一送入吸尘箱，多工位同步加工时木屑可同步归集，木屑不会堆积在板材加工位置，加工过程无需人工清理木屑，避免木屑堆积卡滞钻头，保障切割钻孔加工持续稳定运行。

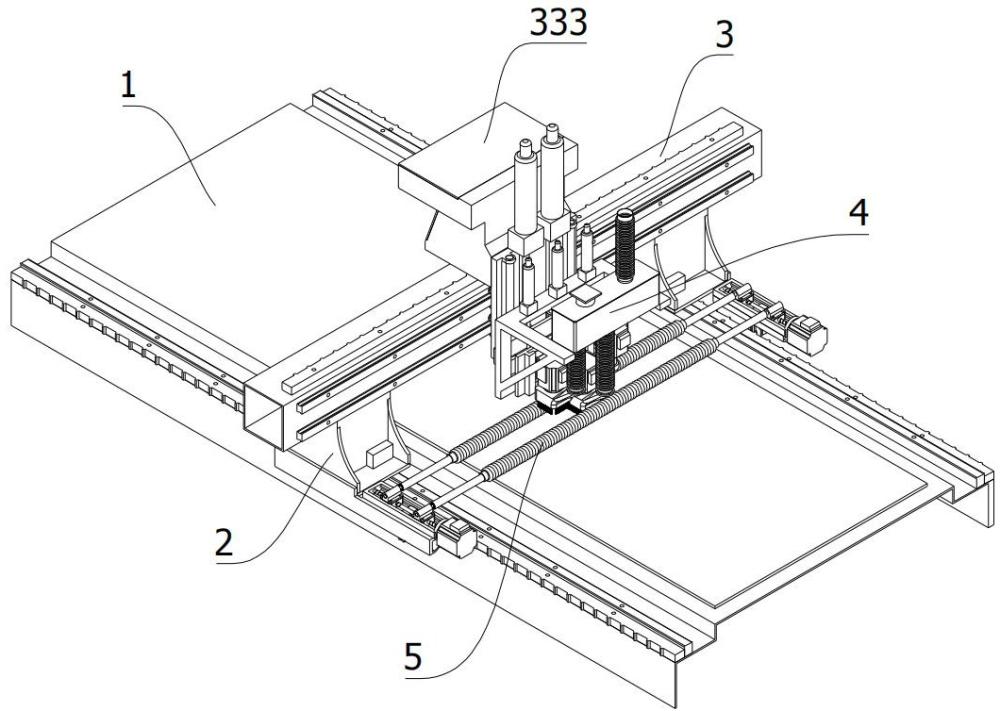

1.一种宠物玩具底座加工用切割钻孔一体机，其特征在于，包括用于水平放置板材的工作台（1）、两个第一行走机构（2）、第二行走机构（3）、切割钻孔机构（4）和压紧机构（5）；

2.根据权利要求1所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述切割钻孔机构（4）还包括第二升降机构（44），所述第二升降机构（44）包括限位板（441）、多个滑块（442）和多个第二升降驱动器（443）；

3.根据权利要求1所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述吸尘排屑结构（45）包括吸尘箱（451）、多个吸尘单元（452）和负压管（453）；

4.根据权利要求3所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述吸尘单元（452）包括吸尘罩（4521）和柔性连接管（4522）；

5.根据权利要求4所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述吸尘罩（4521）的开口处设置有自适应贴合板材的柔性密封罩（454）。

6.根据权利要求1所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述压紧机构（5）包括两个压紧组件（51）和两个调节结构（52）；

7.根据权利要求6所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述压紧组件（51）包括压紧辊（511），所述压紧辊（511）的两端分别与两个所述调节结构（52）连接，所述压紧辊（511）上阵列设置有多个橡胶轮（512）。

8.根据权利要求6所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述压紧机构（5）还包括升降调节组件（53），所述升降调节组件（53）用于调节所述压紧组件（51）与所述工作台（1）之间的距离。

9.根据权利要求1所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述第一行走机构（2）包括第一驱动机构（22）和第一限位结构（23）；

10.根据权利要求1所述的一种宠物玩具底座加工用切割钻孔一体机，其特征在于，所述第二行走机构（3）包括第二驱动机构（33）和第二限位结构（34）；
