一种竹木底板钻孔与锁螺丝一体机的制作方法

本技术属于竹木底板加工，特别涉及一种竹木底板钻孔与锁螺丝一体机。

背景技术：

1、现有的竹木底板成品由横向竹木板与纵向竹木板螺丝连接，由于竹木质地非常坚硬，自攻螺丝无法直接攻入竹木板，人工完成竹木底板的组装需要先在纵向竹木板上加工沉孔，然后在简易夹具上按竹木底板成品的样式依次摆放好横向竹木板和纵向竹木板，然后根据纵向竹木板上的沉孔定位，手持手枪钻在横向竹木板钻一个底孔，最后锁螺丝，完成组装作业。但上述人工作业方式造成作业效率低下，且工作环境具有木屑粉尘污染的风险。

技术实现思路

1、本实用新型的目的在于提供一种竹木底板钻孔与锁螺丝一体机，以实现钻孔锁螺丝过程自动化完成，节省大量人工和提高生产效率的效果。

2、为解决上述技术问题，本实用新型提供了一种竹木底板钻孔与锁螺丝一体机，包括：

3、钻孔机构，包括：x向直线模组一、z向模组一和钻孔模组；所述x向直线模组一安装于机架上，所述x向直线模组一的驱动端安装有所述z向模组一，所述z向模组一的驱动端安装有所述钻孔模组；

4、锁螺丝机构，包括：x向直线模组二、z向模组二和锁螺丝模组；所述x向直线模组二安装于机架上，所述x向直线模组二的驱动端安装有所述z向模组二，所述z向模组二的驱动端安装有所述锁螺丝模组；

5、y向直线模组，所述y向直线模组安装于机架上，所述y向直线模组的驱动端安装有工装夹具，所述工装夹具用于工装固定竹木底板。

6、优选的，所述x向直线模组一和所述x向直线模组二呈前后平行布设于所述机架上。

7、优选的，所述x向直线模组一、所述x向直线模组二和所述y向直线模组采用直线滑台模组。

8、优选的，所述z向模组一和所述z向模组二采用直线丝杠模组。

9、优选的，所述钻孔模组包括：高速电主轴和成型刀；所述高速电主轴的输出端可拆卸安装有所述成型刀。

10、优选的，所述成型刀由一体成型上下布设的安装部、锥面部、大径柱部、小径柱部和锥头部构成。

11、优选的，所述锁螺丝模组包括：升降气缸、导轨、电批和供料管座；所述升降气缸的驱动端安装有所述电批，所述电批与导轨之间滑动相连，所述升降气缸、所述供料管座和所述导轨分别设置于所述z向模组二的驱动端上，且所述供料管座处于所述电批的下方。

12、优选的，所述供料管座包括供料头座和供料管；所述供料头座的侧壁上倾斜连通有所述供料管，通过外部吹气机构将自攻螺丝吹入至所述供料管，并经所述供料管进入至竖向的所述料头座内，以供所述电批的批头插入所述料头座内进行锁螺丝动作。

13、优选的，还包括木屑收集漏斗，所述木屑收集漏斗呈棱锥状结构布设于所述机架的底部。

14、优选的，还包括转运小车，所述转运小车处于所述木屑收集漏斗的正下方。

15、本实用新型与现有技术相比，具有如下有益效果：

16、本实用新型通过设计的钻孔机构和锁螺丝机构，以实现对竹木横板和竹木纵板进行钻孔和锁螺丝动作，自动化完成钻孔锁螺丝过程，通过单人可以照看多台设备，节省大量人工，并提高了生产效率，避免了木屑粉尘的污染。

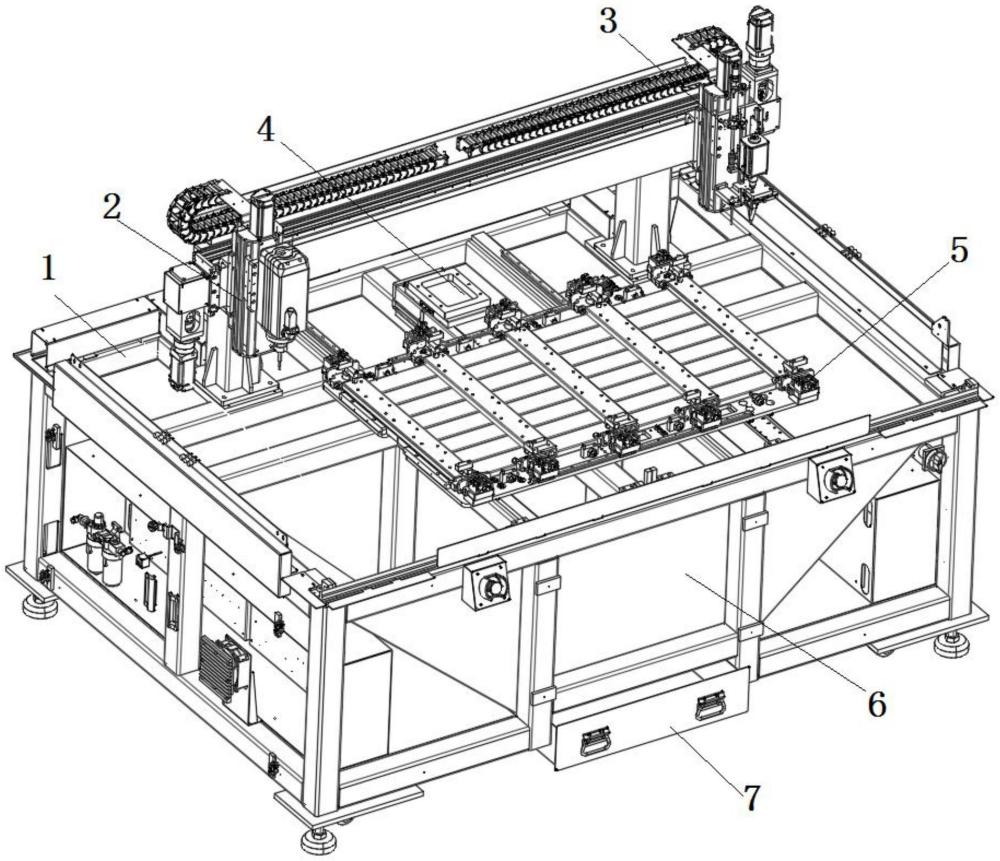

1.一种竹木底板钻孔与锁螺丝一体机，其特征在于，包括：

2.如权利要求1所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述x向直线模组一(21)和所述x向直线模组二(31)呈前后平行布设于所述机架(1)上。

3.如权利要求1所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述x向直线模组一(21)、所述x向直线模组二(31)和所述y向直线模组(4)采用直线滑台模组。

4.如权利要求1所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述z向模组一(22)和所述z向模组二(32)采用直线丝杠模组。

5.如权利要求1所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述钻孔模组(23)包括：高速电主轴(231)和成型刀(232)；所述高速电主轴(231)的输出端可拆卸安装有所述成型刀(232)。

6.如权利要求5所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述成型刀(232)由一体成型上下布设的安装部(233)、锥面部(234)、大径柱部(235)、小径柱部(236)和锥头部(237)构成。

7.如权利要求1所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述锁螺丝模组(33)包括：升降气缸(331)、导轨(332)、电批(333)和供料管座(334)；所述升降气缸(331)的驱动端安装有所述电批(333)，所述电批(333)与导轨(332)之间滑动相连，所述升降气缸(331)、所述供料管座(334)和所述导轨(332)分别设置于所述z向模组二(32)的驱动端上，且所述供料管座(334)处于所述电批(333)的下方。

8.如权利要求7所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，所述供料管座(334)包括供料头座(335)和供料管(336)；所述供料头座(335)的侧壁上倾斜连通有所述供料管(336)，通过外部吹气机构将自攻螺丝吹入至所述供料管(336)，并经所述供料管(336)进入至竖向的所述料头座内，以供所述电批(333)的批头插入所述料头座内进行锁螺丝动作。

9.如权利要求1～8任一项所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，还包括木屑收集漏斗(6)，所述木屑收集漏斗(6)呈棱锥状结构布设于所述机架(1)的底部。

10.如权利要求9所述的一种竹木底板钻孔与锁螺丝一体机，其特征在于，还包括转运小车(7)，所述转运小车(7)处于所述木屑收集漏斗(6)的正下方。
