一种斜刨铅笔刨杆刀的制作方法

本申请涉及铅笔加工所需的刀具，尤其涉及木杆铅笔加工所需的刨杆刀。

背景技术：

1、现有铅笔厂生产木质三角杆铅笔及三角形衍生铅笔杆的方法相对浪费材料且不利于环保。而中国国家知识产权局2025年8月29号日公开的专利号：202510845547x《一种可节约木材的铅笔的加工方法及铅笔》相对节约材料且环保，因其铅笔在铅笔板片中的排列特性，目前技术只能通过锯割和刀切的方式将其铅笔板片分割成单支铅笔，这样加工的笔杆存在相对粗糙且能加工的铅笔杆型相对单一的缺点。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本申请提供了一种斜刨铅笔刨杆刀，如图5所示，通过改变刨杆刀的外形，可对铅笔板片进行斜向旋转刨削的方式进行加工，能实现对类似中国国家知识产权局2025年8月29号日公开的专利号：202510845547x《一种可节约木材的铅笔的加工方法及铅笔》的铅笔在铅笔板片特殊排列方式的刨削加工，可提高其毛杆率要求，以及刨削加工铅笔杆型的相对多样化。

2、为实现上述目的，以及更好的诠释本发明，本申请提供了以下技术解决方案。

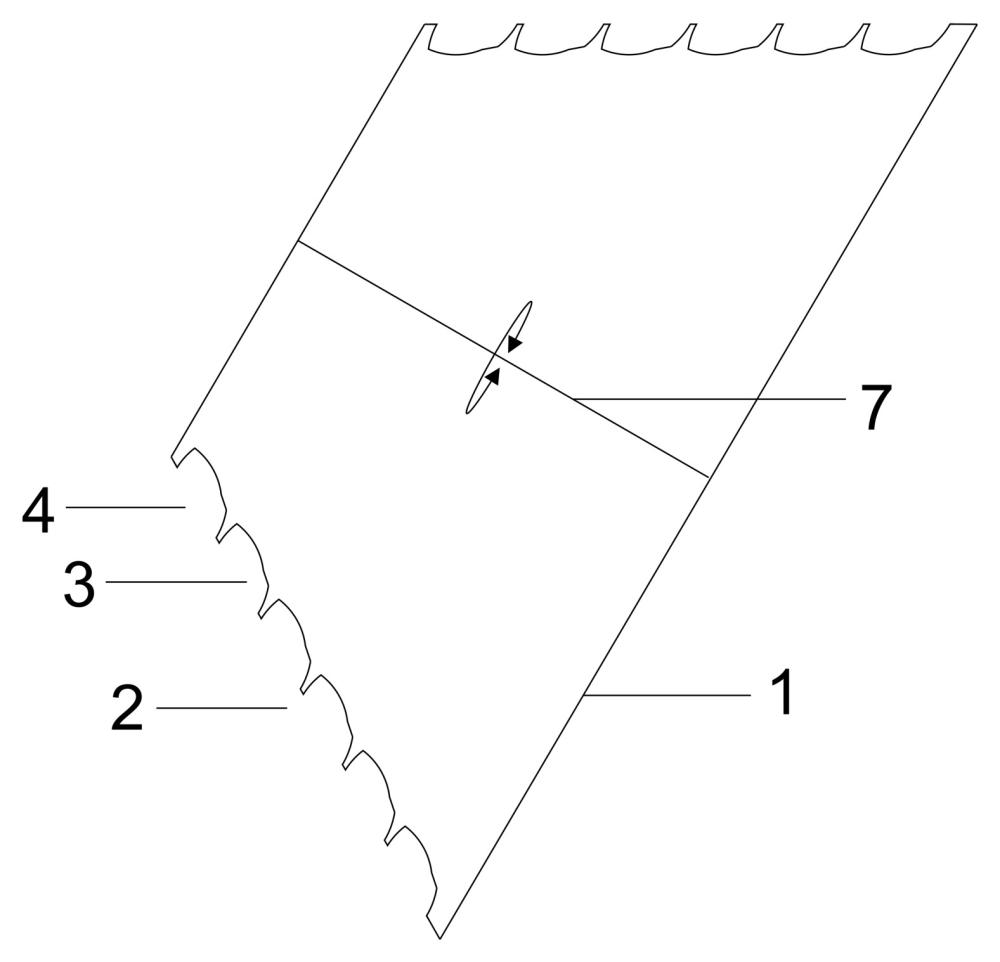

3、如图 1、图 2、图 3、图 4、图5、所示，一种斜刨铅笔刨杆刀，包括刀身及分布在其外缘表面的若干个刃峰和若干个刃谷，刀身可带动其外缘表面的刃峰和刃谷围绕刀身轴心线进行360°周向旋转，其中：刀身轴向的两端大小不等（即刀身轴向最大剖面为梯形），刀身轴向一端的径向最大宽度大于或小于刀身轴向另一端的径向最大宽度至少2.5厘米（即轴向最大剖面梯形上底小于下底至少2.5厘米）。

4、优化的，刀身围绕刀身轴心线进行360°周向旋转而成的状态（即刀身进行360°周向旋转其刀身轴向最大剖面梯形扫出的区域）为圆台形，刀身围绕刀身轴心线进行360°周向旋转而成的圆台形状态的上底面直径小于下底面至少3.36厘米，刀身围绕刀身轴心线进行360°周向旋转时圆台形状态的母线（也是刀身的外缘表面）与刀身的刀身轴心线呈15°至45°夹角（即圆台形母线的延长线与刀身轴心线的延长线交点的夹角）设置。

5、优化的，在刀身的外缘表面有由若干个刃峰和若干个刃谷交错排列而成的刃齿列，刃齿列不与刀身轴心线平行，刃齿列的两端各自与刀身轴心线的径向距离不相等，靠近刀身轴向小端（即刀身轴向最大剖面梯形上底）的刃齿列与刀身轴心线之间的径向距离小于靠近刀身轴向大端（即刀身轴向最大剖面梯形下底）的刃齿列与刀身轴心线之间的径向距离，在刀身外表面的刃齿列中刃峰的高度大于相邻刃谷的高度，刃齿列在刀身的外表面至少有两组。

6、优化的，刀身设有可安置刀轴的孔洞。

7、优化的，刀身有多个刨环，刨环的外表面有一个刃峰或一个刃谷或至少一个刃峰和至少一个刃谷，多个刨环外表面的刃峰和刃谷可组成刃齿列。

8、优化的，刀身有多个刨环，刨环的外表面有至少两个刃峰或至少两个刃谷或至少两个刃峰和至少两个刃谷，多个刨环外表面的刃峰和刃谷可组成刃齿列。

9、上述方案改变了传统铅笔刨杆刀的形状，使其刀身的轴心与铅笔板片并不平行，而是有一定夹角，工作时本申请一种斜刨铅笔刨杆刀可对铅笔板片倾斜旋转进行刨削加工，可实现对类似专利号：202510845547x《一种可节约木材的铅笔的加工方法及铅笔》中铅笔在铅笔板片中特殊排列的加工需求，满足现今制笔工艺其毛杆率要求，以及刨削加工的铅笔杆型相对多样化。

1.一种斜刨铅笔刨杆刀，包括刀身（1）及分布在其外缘表面的若干个刃峰（2）和若干个刃谷（3），所述刀身（1）可带动其外缘表面的所述刃峰（2）和所述刃谷（3）围绕刀身轴心线（7）进行360°周向旋转，其特征在于：所述刀身（1）轴向的两端大小不等，所述刀身（1）轴向一端的径向最大宽度大于或小于所述刀身（1）轴向另一端的径向最大宽度至少2.5厘米。

2.根据权利要求1所述的一种斜刨铅笔刨杆刀，其特征在于：所述刀身（1）围绕所述刀身轴心线（7）进行360°周向旋转而成的状态为圆台形，所述刀身（1）围绕所述刀身轴心线（7）进行360°周向旋转时圆台形状态的母线（8）与所述刀身（1）的所述刀身轴心线（7）呈15°至45°夹角。

3.根据权利要求1或2任一所述的一种斜刨铅笔刨杆刀，其特征在于：在所述刀身（1）的外缘表面有由若干个所述刃峰（2）和若干个所述刃谷（3）交错排列而成的刃齿列（4），所述刃齿列（4）不与所述刀身轴心线（7）平行，所述刃齿列（4）的两端各自与所述刀身轴心线（7）的径向距离不相等，靠近所述刀身（1）轴向小端的所述刃齿列（4）与所述刀身轴心线（7）之间的径向距离小于靠近所述刀身（1）轴向大端的所述刃齿列（4）与所述刀身轴心线（7）之间的径向距离，在所述刀身（1）外表面的所述刃齿列（4）中所述刃峰（2）的高度大于相邻的所述刃谷（3）的高度，所述刃齿列（4）在所述刀身（1）的外表面至少有两组。

4.根据权利要求1或2任一所述的一种斜刨铅笔刨杆刀，其特征在于：所述刀身（1）设有可安置刀轴的孔洞（6）。

5.根据权利要求3所述的一种斜刨铅笔刨杆刀，其特征在于：所述刀身（1）设有可安置刀轴的孔洞（6）。

6.根据权利要求3所述的一种斜刨铅笔刨杆刀，其特征在于：所述刀身（1）有多个刨环（5），所述刨环（5）的外表面有至少两个所述刃峰（2）或至少两个所述刃谷（3）或至少两个所述刃峰（2）和至少两个所述刃谷（3），多个所述刨环（5）外表面的所述刃峰（2）和所述刃谷（3）可组成所述刃齿列（4）。

7.根据权利要求5所述的一种斜刨铅笔刨杆刀，其特征在于：所述刀身（1）有多个刨环（5），所述刨环（5）的外表面有至少两个所述刃峰（2）或至少两个所述刃谷（3）或至少两个所述刃峰（2）和至少两个所述刃谷（3），多个所述刨环（5）外表面的所述刃峰（2）和所述刃谷（3）可组成所述刃齿列（4）。
