一种木材防虫处理与高精度雕刻一体化加工设备的制作方法

本技术涉及棋盘雕刻，具体为一种木材防虫处理与高精度雕刻一体化加工设备。

背景技术：

1、木材是由纤维素、半纤维素和木质素组成的高分子材料，含有可溶性糖分、淀粉等营养物质和水分，是害虫产卵和繁殖的天然场所。在使用过程中，尤其是温暖潮湿的季节，容易受到虫蛀，给消费者和生产企业带来损失，而高精度雕刻机可以通过先进的运动控制算法，使雕刻机的运动精度和稳定性大幅提升，能够实现高速、精确的雕刻路径控制。

2、虽然现有的设备通过高温炙烤，能快速改变木材的物理性质，如干燥木材时可迅速蒸发水分，相比传统自然干燥或常规烘干方法，能大大缩短处理时间，但是这种非一体式设备在进行木材处理时通常会在经过炙烤后通过交通运输转移至切割厂，随后再通过交通运输转移至漆面处理厂，然后在通过交通运输转移至雕刻厂，一体化程度极低，在交通运输的过程中会出现大量的产能损失，因此我们提出一种新型装置来解决上述问题。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种木材防虫处理与高精度雕刻一体化加工设备，解决了现有的设备集成化程度极低的问题。

3、（二）技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：所述底座的上表面安装有隔板，所述底座的上表面安装有燃气罐，所述底座的上表面安装有管路托架，所述底座的上表面安装有移动导轨，所述移动导轨的上部插接有喷火器。

5、可选地，所述底座上表面的一侧安装有木材槽，所述木材槽的两侧均安装有滚轴，所述滚轴的数量为四。

6、可选地，所述底座的上表面安装有一个喷洒机，所述底座的上表面安装有夹持装置。

7、可选地，所述底座的上表面安装有切割锯，所述底座的一侧安装有一个传送带。

8、可选地，所述传送带的一侧安装有挡板，所述传送带的一端安装有平台。

9、可选地，所述平台上表面的一侧安装有一个推板，所述平台的一侧安装有转轴，所述转轴的数量为三。

10、可选地，所述转轴的中部转动连接有全向装置，所述全向装置的一端安装有激切器。

11、可选地，所述全向装置的一端安装有喷射器，所述全向装置的一端安装有夹手。

12、综上，本实用新型的技术效果和优点：

13、1、本实用新型结构合理，通过人工放置的方式在该设备中放置木材随后喷火器对木材进行炙烤处理以减少木材内的水分同时杀死残留在其中的虫卵，随后切割锯在将木材切割为片状的同时，切割锯联动的喷洒器箱片状木材喷洒固化剂与啥重启，这样可以保证片状木材的最大程度的接收消杀处理，全自动的设计增加了棋盘的生产速度且减少了单个木材的处理时间。

14、2、本实用新型中，通过整合的机身可以使切割、抛光研磨、图案雕刻在同一设备中同组进行，安装激切器的三轴装置可以将切割好的片状木材进行激光去除毛刺，随后即可在木材中进行图案雕刻，随后经过雕刻的木材可以被推板推入至保护器喷涂步骤和底座安装步骤中，全自动的设计减少了人工的参与度，在生产效率得到提高的同时也减少了人工作业可能会发生的安全事故。

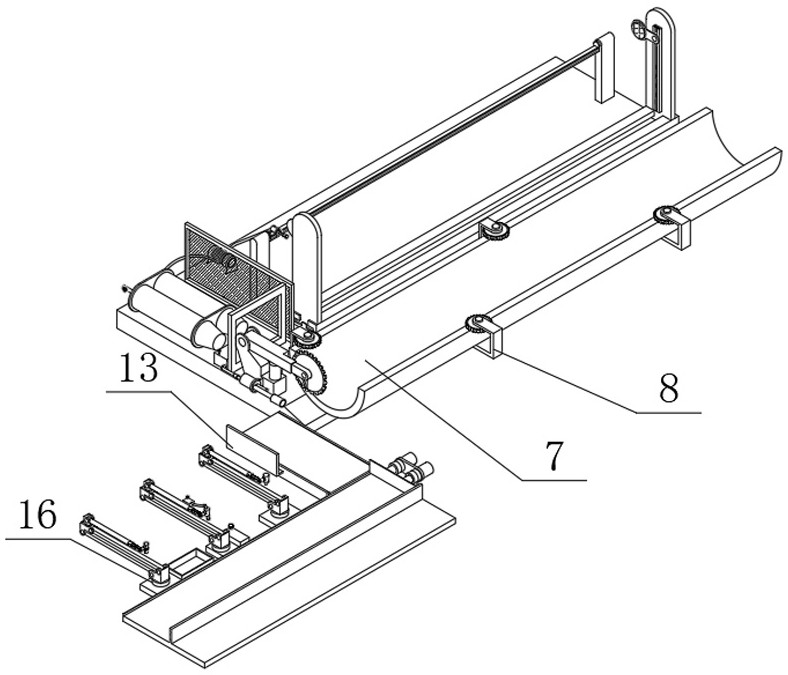

1.一种木材防虫处理与高精度雕刻一体化加工设备，包括底座（1），其特征在于：所述底座（1）的上表面安装有隔板（2），所述底座（1）的上表面安装有燃气罐（3），所述底座（1）的上表面安装有管路托架（4），所述底座（1）的上表面安装有移动导轨（5），所述移动导轨（5）的上部插接有喷火器（6）。

2.根据权利要求1所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述底座（1）上表面的一侧安装有木材槽（7），所述木材槽（7）的两侧均安装有滚轴（8），所述滚轴（8）的数量为四。

3.根据权利要求1所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述底座（1）的上表面安装有一个喷洒机（9），所述底座（1）的上表面安装有夹持装置（10）。

4.根据权利要求1所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述底座（1）的上表面安装有切割锯（11），所述底座（1）的一侧安装有一个传送带（12）。

5.根据权利要求4所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述传送带（12）的一侧安装有挡板（13），所述传送带（12）的一端安装有平台（14）。

6.根据权利要求5所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述平台（14）上表面的一侧安装有一个推板（15），所述平台（14）的一侧安装有转轴（16），所述转轴（16）的数量为三。

7.根据权利要求6所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述转轴（16）的中部转动连接有全向装置（17），所述全向装置（17）的一端安装有激切器（18）。

8.根据权利要求7所述的一种木材防虫处理与高精度雕刻一体化加工设备，其特征在于：所述全向装置（17）的一端安装有喷射器（19），所述全向装置（17）的一端安装有夹手（20）。
