一种镍基合金制备工艺采用的循环水冷系统的制作方法

本技术涉及镍基合金制备，特别涉及一种镍基合金制备工艺采用的循环水冷系统。

背景技术：

1、镍基合金是指在650～1000℃高温下有较高的强度与一定的抗氧化腐蚀能力等综合性能的一类合金。按照主要性能又细分为镍基耐热合金，镍基耐蚀合金，镍基耐磨合金，镍基精密合金与镍基形状记忆合金等。高温合金按照基体的不同，分为：铁基高温合金，镍基高温合金与钴基高温合金，其中镍基高温合金简称镍基合金，在镍基合金制备工艺需要使用到循环水冷系统。

2、在镍基合金制备过程中，循环水冷系统需持续为高温反应设备、熔炼装置等关键部件降温，导致循环水频繁经历‘升温-降温’的交替循环。在此过程中，水中溶解的矿物质易析出形成水垢，同时可能混入设备磨损产生的金属碎屑等杂质，若杂质堆积会造成管路堵塞、换热效率下降，进而影响镍基合金的制备质量与生产连续性。现有技术中，通常在循环水冷系统的进水口或出水口设置固定式滤网进行杂质拦截，但该结构的拦截通道固定，杂质易附着在滤网上形成堵塞，需操作人员频繁拆卸清理，增加了人工劳动强度，影响循环水冷效率及镍基合金的生产进度。

3、因此，提出一种镍基合金制备工艺采用的循环水冷系统来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的在于提供一种镍基合金制备工艺采用的循环水冷系统，以解决现有技术中，通常在循环水冷系统的进水口或出水口设置固定式滤网进行杂质拦截，但该结构的拦截通道固定，杂质易附着在滤网上形成堵塞，需操作人员频繁拆卸清理，增加了人工劳动强度，影响循环水冷效率及镍基合金的生产进度的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种镍基合金制备工艺采用的循环水冷系统，包括过滤机构、水冷机构和输送机构，输送机构位于过滤机构与水冷机构之间；

3、其中过滤机构包括设置于罐体内部的滤斗；

4、滤斗的上方设置有转柱，转柱的顶部一体成型有用于承接进水水流的锥头，且锥头尖端朝上，锥头侧壁上安装有叶片；

5、过滤时，滤斗尖端朝上并围绕在转柱外侧，转柱、锥头进行自转，同时滤斗尖端沿着转柱的高度方向往复移动；

6、清理时，滤斗尖端朝下供杂质滑落。

7、优选的，所述滤斗包括细段、弹性段和粗段，弹性段固定在细段与粗段之间，粗段固定在罐体的内壁上。

8、优选的，所述细段远离弹性段的一端固定连接有内环，所述内环滑动设置在转柱上。

9、优选的，所述罐体的底端开设有通槽，所述通槽的内部滑动设置有连杆，连杆的顶端固定连接在内环上，所述罐体的外部设置有带动连杆上下移动的电动推杆。

10、优选的，所述罐体的内壁上固定安装有支板，所述支板上固定连接有圆套，所述转柱转动设置在圆套上。

11、优选的，所述罐体上安装有进水管，且进水管的出水端竖直向下并朝向锥头，所述罐体的底端连通有出水管。

12、优选的，所述罐体的底端设置有底槽，底槽的内部配合有盖板。

13、本实用新型的技术效果和优点：

14、1、本实用新型通过设置滤斗、锥头等结构，灵活实现滤斗尖端朝上或朝下，在过滤与清理之间快速切换，并实现杂质过滤与自动收集的效果，减少人工手动清理的频率，提高循环水冷系统的使用效率；

15、2、设置锥头和叶片等结构，依靠水流冲击进行自转，旋转过程中产生的离心力能够辅助水流向外侧扩散，使水流能够均匀流经滤斗的过滤面，提高过滤效率；

16、3、由于滤斗呈斗状，水流会带动滤斗上的杂质向下滑落，并滑落集中在粗段与罐体内壁连接处，完成杂质的自动收集；

17、4、本实用新型中锥头自转能够将垂直下落的水流分散，降低水流对滤斗的冲击力，进而减少滤斗的冲刷磨损，延长使用寿命；

18、5、通过连杆带动内环沿转柱的高度方向做往复移动，进而带动滤斗尖端同步往复移动，滤斗产生抖动的效果，加速杂质在滤斗上向下滑落；

19、6、滤斗尖端朝下，附着在滤斗上的杂质在重力作用下朝滤斗尖端处滑落，并由内环、底槽滑出，同时抖动滤斗，加速杂质滑落。

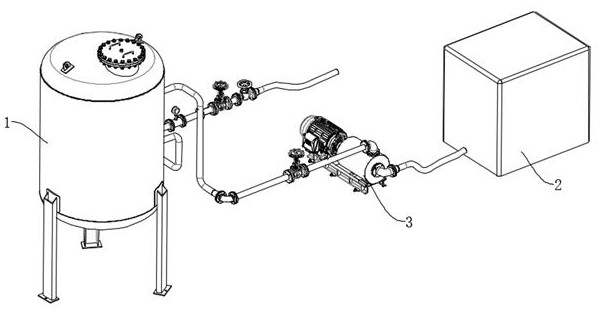

1.一种镍基合金制备工艺采用的循环水冷系统，其特征在于，包括过滤机构（1）、水冷机构（2）和输送机构（3），输送机构（3）位于过滤机构（1）与水冷机构（2）之间；

2.根据权利要求1所述的一种镍基合金制备工艺采用的循环水冷系统，其特征在于，所述滤斗（4）包括细段（401）、弹性段（402）和粗段（403），弹性段（402）固定在细段（401）与粗段（403）之间，粗段（403）固定在罐体（101）的内壁上。

3.根据权利要求2所述的一种镍基合金制备工艺采用的循环水冷系统，其特征在于，所述细段（401）远离弹性段（402）的一端固定连接有内环（5），所述内环（5）滑动设置在转柱（8）上。

4.根据权利要求3所述的一种镍基合金制备工艺采用的循环水冷系统，其特征在于，所述罐体（101）的底端开设有通槽（1101），所述通槽（1101）的内部滑动设置有连杆（11），连杆（11）的顶端固定连接在内环（5）上，所述罐体（101）的外部设置有带动连杆（11）上下移动的电动推杆（12）。

5.根据权利要求4所述的一种镍基合金制备工艺采用的循环水冷系统，其特征在于，所述罐体（101）的内壁上固定安装有支板（6），所述支板（6）上固定连接有圆套（7），所述转柱（8）转动设置在圆套（7）上。

6.根据权利要求1所述的一种镍基合金制备工艺采用的循环水冷系统，其特征在于，所述罐体（101）上安装有进水管（102），且进水管（102）的出水端竖直向下并朝向锥头（9），所述罐体（101）的底端连通有出水管（103）。

7.根据权利要求6所述的一种镍基合金制备工艺采用的循环水冷系统，其特征在于，所述罐体（101）的底端设置有底槽（104），底槽（104）的内部配合有盖板（105）。
