干冷器散热机组的制作方法

本技术涉及散热，尤其涉及干冷器散热机组。

背景技术：

1、在现有技术中，干冷器是一种利用空气进行散热的冷却设备，其核心工作原理是通过热交换器将内部循环流体的热量传递给外界空气，从而实现降温。干冷器的散热机组核心是通过空气与流体的热交换实现无水冷却，主要由散热盘管、风机、风筒等组成，适用于缺水或对环保要求高的场景‌。

2、现有的干冷器主要通过风筒导流，实现空气的强对流，继而实现散热盘管的快速降温；但是为了覆盖散热盘管，风筒本身的直径较大，导致空气的流速相对降低，为了保证散热盘管的散热效果，风机的转速就要更高，而风机转速越高，能耗越大，虽然相对于传统蒸发式冷却器有较为明显的优势，但是对于散热盘管的效果，相对较弱。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的干冷器散热机组。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、干冷器散热机组，包括结构相同的散热单元一和散热单元二，所述散热单元一包括载冷剂散热管和内置冷却管；

4、所述载冷剂散热管的外壁固定安装有散热外筒，所述散热外筒的顶端固定安装有安装框架，所述安装框架的内部固定安装有多个向散热外筒导入高流速气流的散热风扇组；

5、所述内置冷却管等距设置为多根，其两端分别连接有抽气安装筒和排气弯管，所述抽气安装筒的内部固定连接有端部安装板一，所述排气弯管的内部固定连接有端部安装板二，所述端部安装板一和端部安装板二用于封闭载冷剂散热管。

6、作为本实用新型再进一步的方案：所述散热外筒的内壁等距焊接有多片环形散热隔板，相邻两片所述环形散热隔板之间的散热外筒外壁底部开设有排气窗，所述排气窗的底部固定安装有过滤网板。

7、作为本实用新型再进一步的方案：所述载冷剂散热管的内部等距固定安装有多个多臂承载架，多根所述内置冷却管与多臂承载架固定连接。

8、作为本实用新型再进一步的方案：所述抽气安装筒的端部固定安装有滤尘网罩，且所述抽气安装筒的内部固定安装有强流风机。

9、作为本实用新型再进一步的方案：所述端部安装板一的一侧开设有多个进气通孔，所述进气通孔内壁的一端开设有用于安装内置冷却管的内螺纹槽。

10、作为本实用新型再进一步的方案：所述端部安装板二的一侧固定连接有多个用于安装内置冷却管的密封安装筒，所述密封安装筒的外壁螺纹安装有密封罩筒。

11、作为本实用新型再进一步的方案：所述载冷剂散热管和抽气安装筒之间固定安装有三通连接管一，所述三通连接管一的支管内部固定安装有数字流量计。

12、作为本实用新型再进一步的方案：所述载冷剂散热管和排气弯管之间固定安装有三通连接管二，所述三通连接管二111的支管内部固定安装有温度传感器。

13、与现有技术相比，本实用新型提供了干冷器散热机组，具备以下有益效果：

14、1.该干冷器散热机组，载冷剂散热管与内置冷却管形成内外双重散热通道，加快载冷剂散热速度，降低装置能耗；内置冷却管通过内置散热翅增加散热表面积，结合环形散热隔板形成的多腔体结构，显著提升热交换效率；高流速气流在散热空腔中加速流动，通过强制对流快速带走热量，降低载冷剂温度。

15、2.该干冷器散热机组，通过子控制器实时采集数字流量计的流量数据和温度传感器的温度反馈，通过总控制器动态调整散热风扇组和强流风机的转速，实现阶梯式冷却控制，最大限度降低能耗。

16、该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，操作方便。

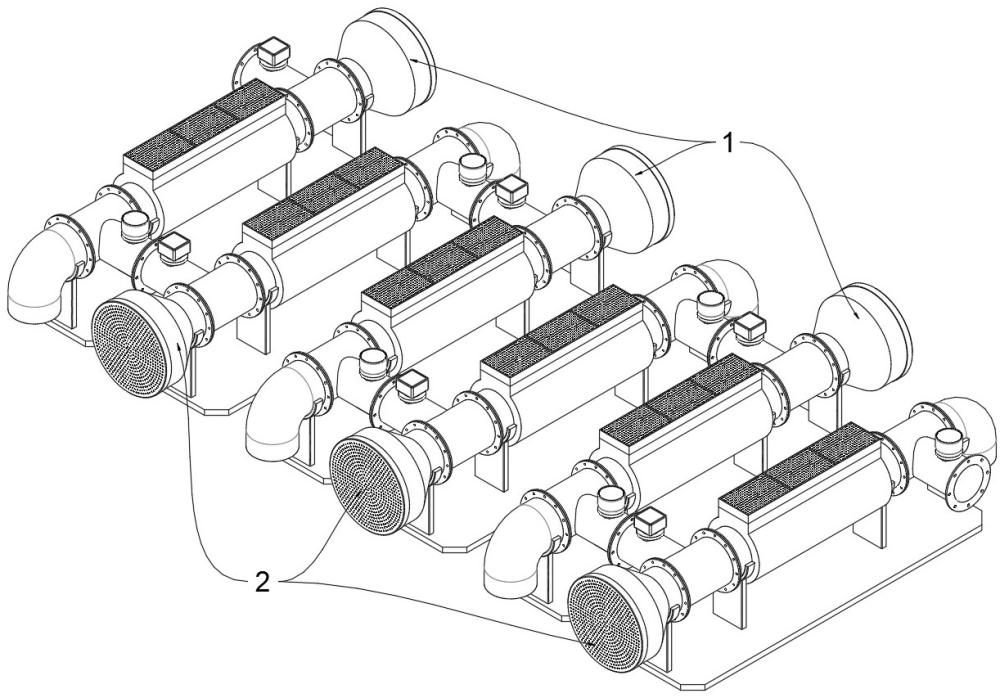

1.干冷器散热机组，包括结构相同的散热单元一（1）和散热单元二（2），其特征在于：所述散热单元一（1）包括载冷剂散热管（103）和内置冷却管（116）；

2.根据权利要求1所述的干冷器散热机组，其特征在于：所述散热外筒（104）的内壁等距焊接有多片环形散热隔板（118），相邻两片所述环形散热隔板（118）之间的散热外筒（104）外壁底部开设有排气窗，所述排气窗的底部固定安装有过滤网板（119）。

3.根据权利要求1所述的干冷器散热机组，其特征在于：所述载冷剂散热管（103）的内部等距固定安装有多个多臂承载架（115），多根所述内置冷却管（116）与多臂承载架（115）固定连接。

4.根据权利要求1所述的干冷器散热机组，其特征在于：所述抽气安装筒（109）的端部固定安装有滤尘网罩（110），且所述抽气安装筒（109）的内部固定安装有强流风机（114）。

5.根据权利要求1所述的干冷器散热机组，其特征在于：所述端部安装板一（120）的一侧开设有多个进气通孔，所述进气通孔内壁的一端开设有用于安装内置冷却管（116）的内螺纹槽。

6.根据权利要求1所述的干冷器散热机组，其特征在于：所述端部安装板二（121）的一侧固定连接有多个用于安装内置冷却管（116）的密封安装筒（122），所述密封安装筒（122）的外壁螺纹安装有密封罩筒（123）。

7.根据权利要求1所述的干冷器散热机组，其特征在于：所述载冷剂散热管（103）和抽气安装筒（109）之间固定安装有三通连接管一（107），所述三通连接管一（107）的支管内部固定安装有数字流量计（108）。

8.根据权利要求1所述的干冷器散热机组，其特征在于：所述载冷剂散热管（103）和排气弯管（113）之间固定安装有三通连接管二（111），所述三通连接管二（111）的支管内部固定安装有温度传感器（112）。
