一种药材清洗机的烘干机构的制作方法

本技术属于药材清洗烘干，具体涉及一种药材清洗机的烘干机构。

背景技术：

1、药材是指来源于植物、动物或矿物，用于预防、治疗疾病以及调节生理功能的天然药物，必须符合国家药品标准，是中药饮片的原料，药材在清洗后必须进行烘干，主要是因为清洗会使药材含有大量水分，若不及时去除，在贮藏和运输过程中极易发生霉变、虫蛀或变色，导致变质而无法使用，同时，烘干处理便于药材的长期储存、运输和后续加工。

2、目前，药材清洗机在完成药材清洗后，会在药材输送过程中直接从上方对药材进行吹风烘干，然而，药材底部难以被风吹到，且药材存在堆积情况，这就导致药材底部烘干不彻底，部分药材之间空气流通不畅，烘干效果不均匀，进而影响药材的整体烘干质量和效率。

技术实现思路

1、本实用新型的目的在于提供一种药材清洗机的烘干机构，以解决上述背景技术中提出的药材底部烘干不彻底，部分药材之间空气流通不畅的问题。

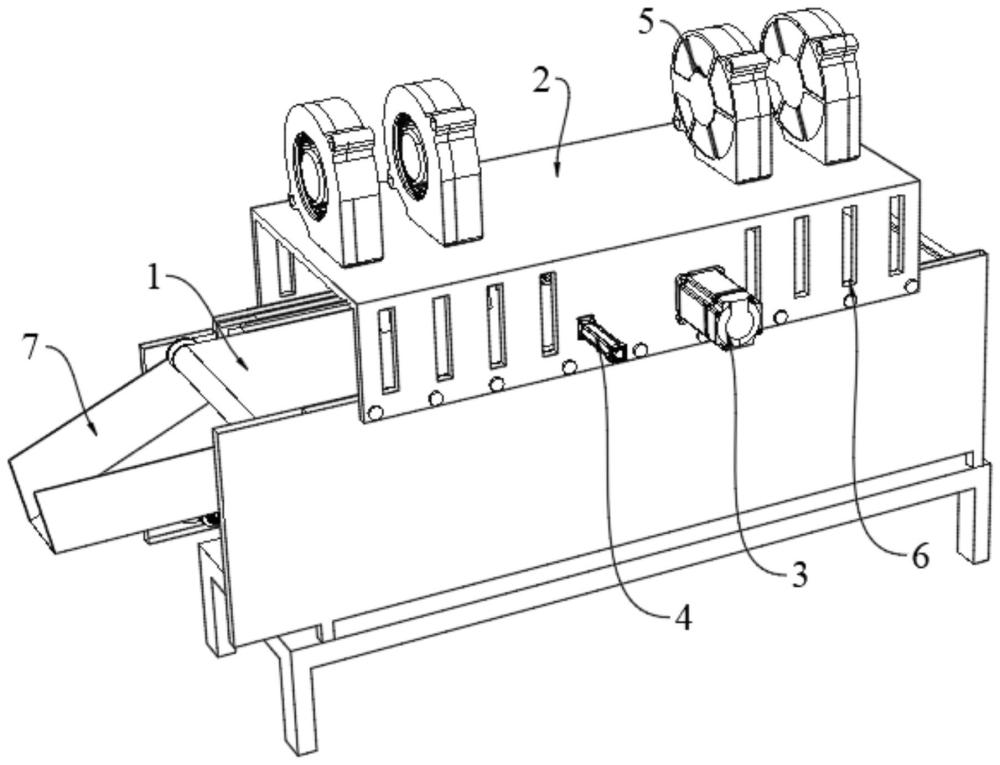

2、为实现上述目的，本实用新型提供如下技术方案：一种药材清洗机的烘干机构，包括输送机，所述输送机的顶部固定安装有支撑框，所述支撑框的顶部两侧固定安装有烘干风机，所述干风机的出风嘴延伸至支撑框的内部，所述支撑框的前侧固定安装有电机，所述电机的输出轴穿进支撑框的内部通过联轴器固定连接有转轴，且转轴的另一端通过轴承座与支撑框连接，所述转轴的外部固定安装有若干个连接杆，所述连接杆的另一端固定安装有翻料板，所述翻料板的左侧设有拨料组件。

3、优选的，所述拨料组件包括与支撑框固定连接的气缸，所述气缸的活动端穿进支撑框的内部固定连接有连接板，所述连接板的底部固定安装有若干个拨料板。

4、优选的，所述拨料板的横截面为菱形，且拨料板为橡胶材质。

5、优选的，所述翻料板的纵截面为三角形。

6、优选的，所述支撑框的前后两侧开设有若干个通风槽。

7、优选的，所述输送机的左侧固定安装有导料框，所述导料框从右向左倾斜设置。

8、优选的，所述翻料板的前后两侧设有与支撑框固定连接的挡板。

9、优选的，所述连接板的顶部两侧固定安装有滑台，所述滑台的内侧滑动连接有滑轨，所述滑轨的两端与挡板固定连接。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本实用新型通过转轴、连接杆和翻料板的配合使用，实现了对输送带上药材的翻动，避免了药材因堆积和无法翻面而导致的烘干不彻底问题，进而提高了药材的整体烘干质量和效率。

12、2.本实用新型通过设有拨料组件，使得拨料板能够对药材进行前后拨动，从而能够使药材在输送机上均匀分散，进而能够使得药材与热风充分接触，保证药材的烘干效果。

13、3.本实用新型通过设有挡板，能够防止药材在翻动过程中从输送机上溅出，并且还对药材起到了导向作用，使药材能够按照预定路径进行输送。

1.一种药材清洗机的烘干机构，包括输送机（1），其特征在于：所述输送机（1）的顶部固定安装有支撑框（2），所述支撑框（2）的顶部两侧固定安装有烘干风机（5），所述烘干风机（5）的出风嘴延伸至支撑框（2）的内部，所述支撑框（2）的前侧固定安装有电机（3），所述电机（3）的输出轴穿进支撑框（2）的内部通过联轴器固定连接有转轴（11），且转轴（11）的另一端通过轴承座与支撑框（2）连接，所述转轴（11）的外部固定安装有若干个连接杆（12），所述连接杆（12）的另一端固定安装有翻料板（9），所述翻料板（9）的左侧设有拨料组件。

2.根据权利要求1所述的一种药材清洗机的烘干机构，其特征在于：所述拨料组件包括与支撑框（2）固定连接的气缸（4），所述气缸（4）的活动端穿进支撑框（2）的内部固定连接有连接板（14），所述连接板（14）的底部固定安装有若干个拨料板（15）。

3.根据权利要求2所述的一种药材清洗机的烘干机构，其特征在于：所述拨料板（15）的横截面为菱形，且拨料板（15）为橡胶材质。

4.根据权利要求1所述的一种药材清洗机的烘干机构，其特征在于：所述翻料板（9）的纵截面为三角形。

5.根据权利要求1所述的一种药材清洗机的烘干机构，其特征在于：所述支撑框（2）的前后两侧开设有若干个通风槽（6）。

6.根据权利要求1所述的一种药材清洗机的烘干机构，其特征在于：所述输送机（1）的左侧固定安装有导料框（7），所述导料框（7）从右向左倾斜设置。

7.根据权利要求1所述的一种药材清洗机的烘干机构，其特征在于：所述翻料板（9）的前后两侧设有与支撑框（2）固定连接的挡板（8）。

8.根据权利要求2所述的一种药材清洗机的烘干机构，其特征在于：所述连接板（14）的顶部两侧固定安装有滑台（13），所述滑台（13）的内侧滑动连接有滑轨（10），所述滑轨（10）的两端与挡板（8）固定连接。
