一种储液瓶及香氛机的制作方法

本技术属于香氛，具体涉及一种储液瓶及香氛机。

背景技术：

1、目前市场上用于香氛机的储液瓶在设计上存在一些明显的不足之处。具体来说，瓶塞与瓶体之间的固定效果并不好，常常会出现松动的情况，甚至在日常使用过程中，瓶塞容易被人为地拆卸下来。这种设计缺陷直接导致了储液瓶的密封性不佳，使得瓶体内的香氛液体容易发生泄漏。一旦液体泄漏，不仅会浪费香氛原料，还会影响到香氛机的正常使用效果，降低用户体验。

2、因此，需对现有存在的问题进行改进，以解决上述的问题。

技术实现思路

1、针对现有技术的本实用新型提供一种储液瓶，所述储液瓶包括瓶体和瓶塞，所述瓶体设置有瓶口和储液腔，所述储液腔与所述瓶口连通，所述储液腔用于存储液体香料，其特征在于，所述瓶塞上设置有雾化芯，所述雾化芯设置有输液通道和输气通道，所述输液通道的出液孔和输气通道的出气孔位于液面上方；

2、所述瓶塞设有至少一安装件，所述安装件沿水平方向延设有限位件，当所述瓶塞插入所述瓶口并与所述瓶口固定时，所述限位件位于所述瓶口和所述瓶体连接处的台阶的下方，以限定所述瓶塞的活动范围。

3、作为优选，所述限位件底面形成有斜面。

4、作为优选，所述瓶塞底部开口设置，所述瓶塞上设有出雾通道。

5、作为优选，所述安装件设有两个，所述瓶塞包括上塞体和下塞体，所述下塞体底部开口设置，以形成出雾通道，且所述下塞体底部设有所述安装件；

6、所述下塞体插入所述瓶口内，且所述下塞体与所述瓶口通过密封环密封连接。

7、作为优选，所述出气孔与所述出液孔间隔预设距离且轴线相交，所述出气孔由上向下吹出气流至所述出液孔的外端面。

8、作为优选，所述瓶塞与所述瓶口内壁密封配合，所述瓶塞具有安装部，所述雾化芯的气体输入端可插拔地安装于所述安装部。

9、一种香氛机，包括雾化头和所述储液瓶，所述雾化头上设置有气体输出端以及连接头，所述连接头通过所述气体输出端与输气通道连通；

10、所述雾化头包括壳体、出雾腔和出雾口，所述出雾腔连通所述出雾口。

11、作为优选，所述雾化头还包括雾化过滤器，所述雾化过滤器安装于所述出雾腔内，所述雾化过滤器的输入端与所述出雾腔连通，所述壳体设有安装座，所述出雾口设置在所述安装座上，所述出雾口与所述雾化过滤器的输出端连通。

12、作为优选，所述雾化过滤器包括底座以及所述底座边缘环绕设置的多个进气口，所述底座与所述安装座相连接，雾化气体经所述进气口从所述出雾口喷出。

13、有益效果：

14、防止瓶塞松动以及防止对瓶塞进行拆卸，确保密封的完整性。

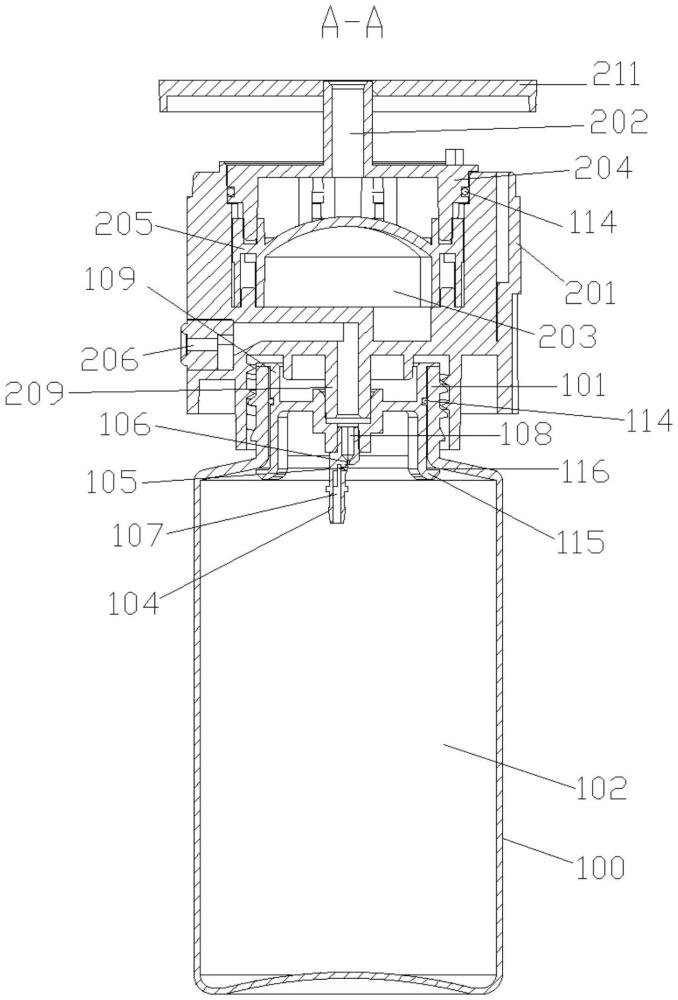

1.一种储液瓶，所述储液瓶包括瓶体(100)和瓶塞(109)，所述瓶体(100)设置有瓶口(101)和储液腔(102)，所述储液腔(102)与所述瓶口(101)连通，所述储液腔(102)用于存储液体香料，其特征在于，所述瓶塞(109)上设置有雾化芯(104)，所述雾化芯(104)设置有输液通道(107)和输气通道(108)，所述输液通道(107)的出液孔(105)和输气通道(108)的出气孔(106)位于液面上方；

2.如权利要求1所述储液瓶，其特征在于，所述限位件(115)底面形成有斜面(117)。

3.如权利要求1所述储液瓶，其特征在于，所述瓶塞(109)底部开口设置，所述瓶塞(109)上设有出雾通道(112)。

4.如权利要求1所述储液瓶，其特征在于，所述安装件(113)设有两个，所述瓶塞(109)包括上塞体(110)和下塞体(111)，所述下塞体(111)底部开口设置，以形成出雾通道，且所述下塞体(111)底部设有所述安装件(113)；

5.如权利要求1所述储液瓶，其特征在于，所述出气孔(106)与所述出液孔(105)间隔预设距离且轴线相交，所述出气孔(106)由上向下吹出气流至所述出液孔(105)的外端面。

6.如权利要求5所述储液瓶，其特征在于，所述瓶塞(109)与所述瓶口(101)内壁密封配合，所述瓶塞(109)具有安装部(120)，所述雾化芯(104)的气体输入端(119)可插拔地安装于所述安装部(120)。

7.一种香氛机，其特征在于，包括雾化头(200)和如权利要求1-6任一项所述储液瓶，所述雾化头(200)上设置有气体输出端(209)以及连接头(206)，所述连接头(206)通过所述气体输出端(209)与输气通道(108)连通；

8.如权利要求7所述香氛机，其特征在于，所述雾化头(200)还包括雾化过滤器(205)，所述雾化过滤器(205)安装于所述出雾腔(203)内，所述雾化过滤器(205)的输入端与所述出雾腔(203)连通，所述壳体(201)设有安装座(204)，所述出雾口(202)设置在所述安装座(204)上，所述出雾口(202)与所述雾化过滤器(205)的输出端连通。

9.如权利要求8所述香氛机，其特征在于，所述雾化过滤器(205)包括底座(207)以及所述底座(207)边缘环绕设置的多个进气口(208)，所述底座(207)与所述安装座(204)相连接，雾化气体经所述进气口(208)从所述出雾口(202)喷出。
