一种水冷式微波发生器的制作方法

本技术涉及微波发生器，尤其是一种水冷式微波发生器。

背景技术：

1、微波发生器用于产生微波，微波可以快速干燥或者加热物体，微波发生器产生微波的同时自身也会产生热量，产生的热量需要及时排出，目前是通过散热片将热量带走，散热片能够起到一定的散热效果，可是对于工业上大功率的微波干燥器，这种散热效果不佳。

技术实现思路

1、本实用新型要解决的技术问题在于，针对现有技术的不足，提供一种水冷式微波发生器。

2、为解决上述技术问题，本实用新型采用如下技术方案。

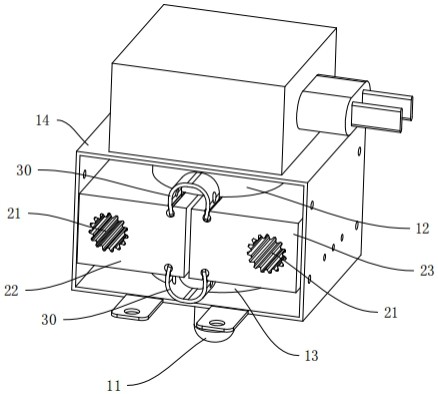

3、一种水冷式微波发生器，包括微波发生器本体和水冷结构，所述微波发生器本体包括微波发射天线，发热体，微波线圈轮和外壳；所述发热体和微波线圈轮分别设置在外壳内，所述微波发射天线的一端与微波线圈轮连接，另一端伸出外壳，水冷结构套设在发热体外，水冷结构至少设有两水流通道，两水流通道对称设在发热体的两侧，水流通道的一端为进水端，另一端为出水端。

4、一种优选方案是所述水流通道的截面为锯齿状结构。

5、一种优选方案是所述水冷结构包括左半部和右半部，所述左半部的一端与右半部的一端固定连接，左半部靠近与右半部的一侧设有左半通孔，右半部靠近与左半部的一侧设有右半通孔，发热体套设在左半通孔和右半通孔内，所述左半部的另一端与右半部的另一端固通过弹性卡紧件固定。

6、一种优选方案是所述微波发生器本体为多个，每个微波发生器本体对应设有一个水冷结构，水冷式微波发生器还包括进水流道和出水流道，每一水流通道的进水端分别与进水流道连通，每一水流通道的出水端分别与出水流道连通。

7、一种优选方案是所述水冷结构由铝质材料制成。

8、本实用新型实施例提供的一种水冷式微波发生器至少具有以下有益效果：发热体产生大量的热量，热量传导至水冷结构，水冷结构的进水端与冷水源连接，水冷结构能够将热量带走，水源没有循环在使用，水源能够源源不断将热量带走，散热效果好。

9、上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

1.一种水冷式微波发生器，其特征在于，包括微波发生器本体和水冷结构，所述微波发生器本体包括微波发射天线，发热体，微波线圈轮和外壳；所述发热体和微波线圈轮分别设置在外壳内，所述微波发射天线的一端与微波线圈轮连接，另一端伸出外壳，水冷结构套设在发热体外，水冷结构至少设有两水流通道，两水流通道对称设在发热体的两侧，水流通道的一端为进水端，另一端为出水端。

2.根据权利要求1所述的水冷式微波发生器，其特征在于，所述水流通道的截面为锯齿状结构。

3.根据权利要求1所述的水冷式微波发生器，其特征在于，所述水冷结构包括左半部和右半部，所述左半部的一端与右半部的一端固定连接，左半部靠近与右半部的一侧设有左半通孔，右半部靠近与左半部的一侧设有右半通孔，发热体套设在左半通孔和右半通孔内，所述左半部的另一端与右半部的另一端固通过弹性卡紧件固定。

4.根据权利要求1所述的水冷式微波发生器，其特征在于，所述微波发生器本体为多个，每个微波发生器本体对应设有一个水冷结构，水冷式微波发生器还包括进水流道和出水流道，每一水流通道的进水端分别与进水流道连通，每一水流通道的出水端分别与出水流道连通。

5.根据权利要求1所述的水冷式微波发生器，其特征在于，所述水冷结构由铝质材料制成。
