一种保温外墙主动换气排湿结构的制作方法

本发明涉及保温建筑，特别涉及一种保温外墙主动换气排湿结构。

背景技术：

1、目前，现有建筑，为提高保温效果，一般是通过增加墙体厚度实现，导致施工时间和成本增加。故会通过在墙体上增加保温层来提高保温效果。但是，存在一些缺点：

2、1.雨水、雪水渗透进入保温层，保温失效形成冷桥；

3、2.施工过程的各种渗透水汽凝聚在保温层；

4、3.室内结露时候维修困难，因外墙无法排汽无法维修或大量拆除外墙保温造成人力物力资源浪费；

5、4.保温层失效后容易脱落等安全隐患。

技术实现思路

1、本发明的目的是提供一种可以主动排出保温层内水汽的保温外墙主动换气排湿结构。

2、本发明的目的是这样实现的。

3、一种保温外墙换气排湿结构，包括外墙和设置在外墙外侧上的保温层，保温层和外墙之间预埋有排汽管道，排汽管道上设连通孔，连通孔连通保温层和外墙之间的空隙，排汽管道设有进风口和排汽口，进风口位置低于排汽口，进风口设有手动开关，排汽口设有常闭的排汽开关，进风口用于连接干燥风机，手动启动手动开关打开进风口，干燥风机将干燥气流从进风口吹入排汽管道内，干燥气流经排汽管道裹挟保温层和外墙之间的水汽从排汽口经排汽开关排出。

4、本发明通过预埋排汽管道，并设置手动开关和排汽开关，平时密封排汽管道，防止水汽进去，当保温层内水汽较多时，可以主动打开手动开关，干燥风机向排汽管道内吹去干燥气流，使水汽从保温层中排出。无须拆除保温层即可实现排出水汽，延长保温层使用寿命。

5、进一步的，外墙上设有直流电源和干燥风机，排汽开关为磁吸开关，直流电源为干燥风机和磁吸开关供电，手动开关控制磁吸开关和干燥风机开关，当手动开关打开进风口，排汽开关同步打开，干燥风机工作。进风口和排汽口均无法自行打开，避免外界水汽进去，保温层不易从进风口和排汽口进入水汽。

6、进一步的，排汽管道包括连通设置在前端的进气管，进气管穿过墙体延伸至外墙内侧形成进风口，手动开关设置在外墙内侧的进气管上，排汽口穿过保温层向外排汽，直流电源和干燥风机设置在外墙内侧。用户操作方便，使用安全便捷，不易受外界因素干扰或损坏。

7、进一步的，手动开关包括阀体、通气闸、转轴、旋钮，阀体用于连通排汽管道，阀体上设有轴孔，转轴转动设置在轴孔内，通气闸旋转设置在阀体内，转轴内端延伸进阀体与通气闸连动，转轴外端延伸出阀体与旋钮连动，转轴上设有动触头，阀体设有静触头，电源一端通过阀体上的电刷和动触头滑动导电接触，旋钮通过转轴带动通气闸旋转，当通气闸旋转至打开状态，转轴带动动触头旋转与静触头相抵，排汽开关通电打开排汽口，当通气闸旋转至关闭状态，转轴带动动触头旋转与静触头脱离接触，磁吸开关断电关闭排汽口。手动开关和排汽开关联动，用户只需打开手动开关，无须在另行打开排汽开关操作，使用便捷。

8、进一步的，转轴为绝缘体，转轴上设有环形凹槽，动触头一端为导电圆环部，导电圆环部套于环形凹槽内，电刷和导电圆环部外周滑动导电接触，动触头延伸出环形凹槽形成导电抵接部，导电抵接部随转轴同步旋转。转轴带动导电抵接部旋转和静触头接触通电或相离断电，实现手动开关和排汽开关联动，运行稳定、可靠。

9、进一步的，静触头设有开槽，导电抵接部旋入开槽内限位，静触头和动触头通过导电抵接部和开槽接触导电，开槽旋转转轴旋转角度，当开槽通过导电抵接部限制转轴继续旋转时，通气闸处于完全打开状态。静触头限制手动开关旋转角度，确保通气闸完全打开时停止。

10、进一步的，排汽开关包括转动设置在排汽口内的挡风板和电磁铁，排汽口内在挡风板顶部外侧、挡风板底部内侧分别设有所述电磁铁，挡风板顶部和底部分别设有磁铁，电磁铁和直流电源电连接，常态下，电磁铁断电，挡风板竖直关闭排汽口阻挡外界气流进入，电磁铁阻挡挡风板逆时针转动，磁铁吸合电磁铁限制挡风板顺时针转动，当电磁铁通电，电磁铁和磁铁相邻端互斥，使挡风板顺时针转动，排汽口连通外界。排汽开关设计可靠，避免断电状态下自行打开，排汽管道密闭，确保外墙保温效果良好。通电状态自行打开，使保温层内部水汽及时排出，保温层能正常起效并延长使用寿命。

11、进一步的，排汽管道包括设置保温层和外墙之间的竖向通道和横向通道，竖向通道和横向通道连通并均设有所述连通孔。排汽管道能够充分排出保温层和外墙之间水汽，避免水汽集聚和残留。

12、本发明外墙的保温层施工一次预埋排汽管道，无须附加结构，施工过程中出现的保温潮湿的问题可以及时处理，不必返工。建筑使用期间的相关维修不需破拆保温层，综合效益突出。

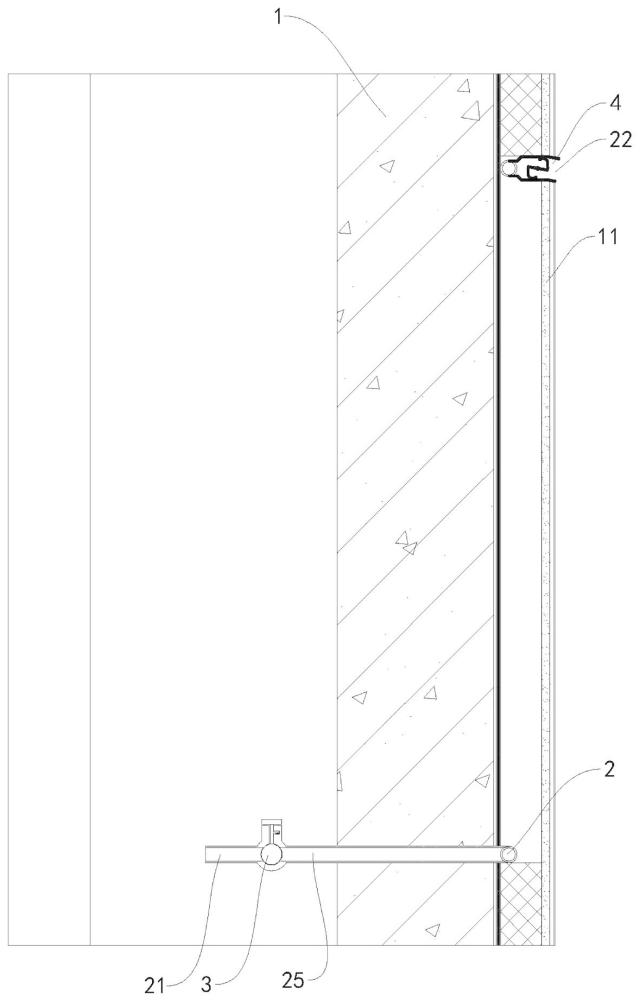

1.一种保温外墙主动换气排湿结构，包括外墙（1）和设置在外墙（1）外侧上的保温层（11），保温层（11）和外墙（1）之间预埋有排汽管道（2），排汽管道（2）上设连通孔（26），连通孔（26）连通保温层（11）和外墙（1）之间的空隙，排汽管道（2）设有进风口（21）和排汽口（22），进风口（21）位置低于排汽口（22），进风口（21）设有手动开关（3），排汽口（22）设有常闭的排汽开关（4），进风口（21）用于连接干燥风机，手动启动手动开关（3）打开进风口（21），干燥风机将干燥气流从进风口（21）吹入排汽管道（2）内，干燥气流经排汽管道（2）裹挟保温层（11）和外墙（1）之间的水汽从排汽口（22）经排汽开关（4）排出。

2.根据权利要求1所述的保温外墙主动换气排湿结构，其特征是，外墙（1）上设有直流电源（6）和干燥风机（5），排汽开关（4）为磁吸开关，直流电源（6）为干燥风机（5）和磁吸开关供电，手动开关（3）控制磁吸开关和干燥风机（5）开关，当手动开关（3）打开进风口（21），排汽开关（4）同步打开，干燥风机（5）工作。

3.根据权利要求2所述的保温外墙主动换气排湿结构，其特征是，排汽管道（2）包括连通设置在前端的进气管（25），进气管（25）穿过墙体延伸至外墙（1）内侧形成进风口（21），手动开关（3）设置在外墙（1）内侧的进气管（25）上，排汽口（22）穿过保温层（11）向外排汽，直流电源（6）和干燥风机（5）设置在外墙（1）内侧。

4.根据权利要求2所述的保温外墙主动换气排湿结构，其特征是，手动开关（3）包括阀体（30）、通气闸（31）、转轴（32）、旋钮（33），阀体（30）用于连通排汽管道（2），阀体（30）上设有轴孔（300），转轴（32）转动设置在轴孔（300）内，通气闸（31）旋转设置在阀体（30）内，转轴（32）内端延伸进阀体（30）与通气闸（31）连动，转轴（32）外端延伸出阀体（30）与旋钮（33）连动，转轴（32）上设有动触头（34），阀体（30）设有静触头（35），电源一端通过阀体（30）上的电刷（36）和动触头（34）滑动导电接触，旋钮（33）通过转轴（32）带动通气闸（31）旋转，当通气闸（31）旋转至打开状态，转轴（32）带动动触头（34）旋转与静触头（35）相抵，排汽开关（4）通电打开排汽口（22），当通气闸（31）旋转至关闭状态，转轴（32）带动动触头（34）旋转与静触头（35）脱离接触，排汽开关（4）断电关闭排汽口（22）。

5.根据权利要求4所述的保温外墙主动换气排湿结构，其特征是，转轴（32）为绝缘体，转轴（32）上设有环形凹槽（321），动触头（34）一端为导电圆环部（341），导电圆环部（341）套于环形凹槽（321）内，电刷（36）和导电圆环部（341）外周滑动导电接触，动触头（34）延伸出环形凹槽（321）形成导电抵接部（342），导电抵接部（342）随转轴（32）同步旋转。

6.根据权利要求5所述的保温外墙主动换气排湿结构，其特征是，静触头（35）设有开槽（351），导电抵接部（342）旋入开槽（351）内限位，静触头（35）和动触头（34）通过导电抵接部（342）和开槽（351）接触导电，开槽（351）旋转转轴（32）旋转角度，当开槽（351）通过导电抵接部（342）限制转轴（32）继续旋转时，通气闸（31）处于完全打开状态。

7.根据权利要求2所述的保温外墙主动换气排湿结构，其特征是，排汽开关（4）包括转动设置在排汽口（22）内的挡风板（41）和电磁铁（43），排汽口（22）内在挡风板（41）顶部外侧、挡风板（41）底部内侧分别设有所述电磁铁（43），挡风板（41）顶部和底部分别设有磁铁（42），电磁铁（43）和直流电源（6）电连接，常态下，电磁铁（43）断电，挡风板（41）竖直关闭排汽口（22）阻挡外界气流进入，电磁铁（43）阻挡挡风板（41）逆时针转动，磁铁（42）吸合电磁铁（43）限制挡风板（41）顺时针转动，当电磁铁（43）通电，电磁铁（43）和磁铁（42）相邻端互斥，使挡风板（41）顺时针转动，排汽口（22）连通外界。

8.根据权利要求1所述的保温外墙主动换气排湿结构，其特征是，排汽管道（2）包括设置保温层（11）和外墙（1）之间的竖向通道（23）和横向通道（24），竖向通道（23）和横向通道（24）连通并均设有所述连通孔（26）。
