一种装配式建筑供暖装置的制作方法

本技术涉及供暖设备，特别涉及一种装配式建筑供暖装置。

背景技术：

1、装配式建筑是指在工厂生产或集中加工部分或全部构件，在现场进行组装、安装形成完整建筑的一种建造方式。与传统施工相比，装配式建筑具有施工周期短、质量可控、资源节约等优势；供暖与采暖设计是为了满足装配式建筑内部居住者的舒适需求，确保室内温度在合适范围内，并提供足够的热水和空气质量；

2、在装配式建筑中，低温热水地面辐射供暖是一种常见且有效的供热方式。其原理是以温度不高于60℃的热水作为热源，在埋置于地板下的盘管系统内循环流动，加热整个地板，通过地面均匀地向室内辐射散热的一种供暖方式。地板辐射供暖具有温度均匀、舒适度高以及无明显气流扰动的特点，适合于家庭居住；

3、但低温热水地面辐射供暖的管路分布范围较广，热水流经线路较为复杂，且其为多层铺设设计，管路埋在中层并被混凝土覆盖，一旦出现管道破损的问题，修复起来十分困难，且其应用于装配式建筑上来说工序相对繁杂，会影响装配式建筑整体作业的便捷性，缺乏快拆及预制结构，影响装配效率。

技术实现思路

1、本实用新型的目的在于提供一种装配式建筑供暖装置，能够对供暖结构进行预制，从而配合装配式建筑进行高效组装，提高装配效率，且层叠铺设的各层之间方便拆装，针对盘管局部位置的破损问题能够对应快拆其上的独立隔板来对破损管道进行修复，后续更换也较为方便，提高装配的灵活性。

2、为实现上述目的，提供一种装配式建筑供暖装置，包括：基层，所述基层的顶面通过胶粘剂贴合固定有嵌板，所述嵌板的顶面贴合有一层反射膜，所述反射膜上呈回折型分布有盘管，所述盘管的水平侧中部交错贴合有预制承压盘和预制缓冲盘，所述预制承压盘和预制缓冲盘的底面均通过胶粘剂与嵌板贴合固定，所述预制承压盘和预制缓冲盘的顶面矩形阵列分布有若干块隔板，所述隔板的底面均通过热熔型胶粘剂与预制承压盘和预制缓冲盘贴合固定，对盘管采用回折型布置，保持密集排列，确保温度分布均匀，同时根据盘管管路走向预压制作嵌板作为保温层并对盘管进行布线后的嵌入式限位，确保布线均匀，另外设置预制承压盘和预制缓冲盘交错分布于盘管外侧对其进行垂直方向的承压辅助，最上层采用整体预制混凝土板，其底面根据盘管外形预压形成槽道，而后根据实际地板尺寸均匀分切为若干块独立隔板，其上配合粘连地板砖，上述嵌板、预制承压盘、预制缓冲盘以及预制混凝土板层叠组装后形成盘管的布线空间，且各层之间均以盘管为模进行一体化压印及浇铸成型，得到预制建材，从而配合装配式建筑进行高效组装，提高装配效率，且层叠铺设的各层之间方便拆装，针对盘管局部位置的破损问题能够对应快拆其上的独立隔板来对破损管道进行修复，后续更换也较为方便，提高装配的灵活性。

3、根据所述的一种装配式建筑供暖装置，所述嵌板采用pu保温材料，其顶面配合盘管外形预压形成限位槽道，所述盘管沿着限位槽道布置并与嵌板在水平方向限位。保温的同时辅助管道铺设。

4、根据所述的一种装配式建筑供暖装置，所述预制承压盘采用混凝土浇注成型，所述预制缓冲盘采用橡胶弹性板压铸成型。前者用于垂直承压，后者用于对盘管的热胀冷缩进行变形缓冲。

5、根据所述的一种装配式建筑供暖装置，所述隔板由整块预制混凝土板均匀分切制作，其分切前底面预留有定位槽道，所述定位槽道与盘管上侧弧面嵌合。进行整体化预制后的二次拆分，同时对各隔板进行特定位置限制，匹配安装。

6、根据所述的一种装配式建筑供暖装置，所述隔板外形及尺寸配合实际地面装饰材料进行分切，其顶面粘接固定同尺寸的地板砖。配合地板选型进行裁切，提高其适用范围。

7、根据所述的一种装配式建筑供暖装置，所述隔板相邻之间均涂布有密封胶。对接缝位置进行密封隔离，避免潮气及灰尘进入造成污染。

8、上述方案具有的有益效果：

9、本实用新型中，对盘管采用回折型布置，保持密集排列，确保温度分布均匀，同时根据盘管管路走向预压制作嵌板作为保温层并对盘管进行布线后的嵌入式限位，确保布线均匀，另外设置预制承压盘和预制缓冲盘交错分布于盘管外侧对其进行垂直方向的承压辅助，最上层采用整体预制混凝土板，其底面根据盘管外形预压形成槽道，而后根据实际地板尺寸均匀分切为若干块独立隔板，其上配合粘连地板砖，上述嵌板、预制承压盘、预制缓冲盘以及预制混凝土板层叠组装后形成盘管的布线空间，且各层之间均以盘管为模进行一体化压印及浇铸成型，得到预制建材，从而配合装配式建筑进行高效组装，提高装配效率，且层叠铺设的各层之间方便拆装，针对盘管局部位置的破损问题能够对应快拆其上的独立隔板来对破损管道进行修复，后续更换也较为方便，提高装配的灵活性。

10、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

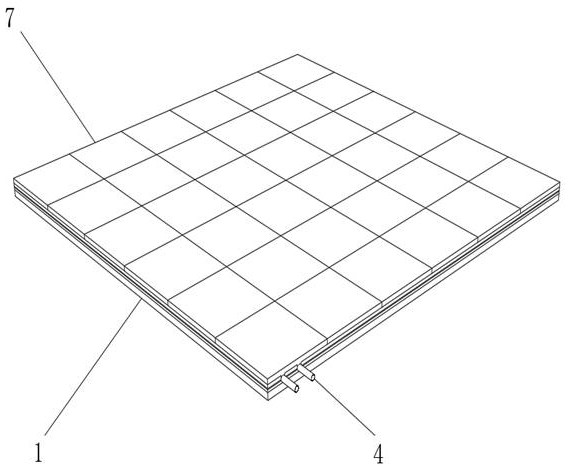

1.一种装配式建筑供暖装置，包括：基层（1），其特征在于，所述基层（1）的顶面通过胶粘剂贴合固定有嵌板（2），所述嵌板（2）的顶面贴合有一层反射膜（3），所述反射膜（3）上呈回折型分布有盘管（4），所述盘管（4）的水平侧中部交错贴合有预制承压盘（5）和预制缓冲盘（6），所述预制承压盘（5）和预制缓冲盘（6）的底面均通过胶粘剂与嵌板（2）贴合固定，所述预制承压盘（5）和预制缓冲盘（6）的顶面矩形阵列分布有若干块隔板（7），所述隔板（7）的底面均通过热熔型胶粘剂与预制承压盘（5）和预制缓冲盘（6）贴合固定。

2.根据权利要求1所述的一种装配式建筑供暖装置，其特征在于，所述嵌板（2）采用pu保温材料，其顶面配合盘管（4）外形预压形成限位槽道，所述盘管（4）沿着限位槽道布置并与嵌板（2）在水平方向限位。

3.根据权利要求1所述的一种装配式建筑供暖装置，其特征在于，所述预制承压盘（5）采用混凝土浇注成型，所述预制缓冲盘（6）采用橡胶弹性板压铸成型。

4.根据权利要求1所述的一种装配式建筑供暖装置，其特征在于，所述隔板（7）由整块预制混凝土板均匀分切制作，其分切前底面预留有定位槽道，所述定位槽道与盘管（4）上侧弧面嵌合。

5.根据权利要求1所述的一种装配式建筑供暖装置，其特征在于，所述隔板（7）外形及尺寸配合实际地面装饰材料进行分切，其顶面粘接固定同尺寸的地板砖。

6.根据权利要求1所述的一种装配式建筑供暖装置，其特征在于，所述隔板（7）相邻之间均涂布有密封胶。
