一种滚筒式聚合氯化铝烘干机的制作方法

本技术涉及烘干机，具体是一种滚筒式聚合氯化铝烘干机。

背景技术：

1、聚合氯化铝是一种水处理混凝剂，别称有聚铝、氯化铝、黄药等，聚合氯化铝对水中胶体和颗粒物具有高度电中和及桥联作用，并可强力去除微有毒物及重金属离子，性状稳定，通常以粉末状为主，其粉末状材料在进行生产加工时，通常采用滚筒烘干机对其进行烘干成型‌。

2、经查，实用新型专利公开了一种聚合氯化铝辊筒烘干装置（公开号：cn213841586u），包括支撑台和搅拌组件，支撑台顶端的两侧均固定设有竖梁，两个竖梁之间转动设有烘干辊筒，烘干辊筒一侧的底端固定设有出料管，搅拌组件包括第二机箱、第二电机、第三皮带轮、第二皮带和第四皮带轮，第二机箱固定设置在支撑台顶端的另一侧，第二电机固定安装在第二机箱的内部，本实用新型的有益效果是：通过在转杆的表面设置的若干个搅拌叶片，能够对烘干辊筒内部的聚合氯化铝进行搅拌，使其受热更加的均匀，从而使烘干效果更好，并且能够通过转杆的带动下，使烘干辊筒内部的聚合氯化铝更加容易排出；通过在烘干辊筒的内壁固定设置的若干个加热铜管，能够对烘干辊筒内部的聚合氯化铝进行加热烘干。

3、上述专利虽然通过搅拌叶片对聚合氯化铝进行搅拌，使其受热更加的均匀，从而使烘干效果更好，但由于其烘干需要一定时长，且烘干前物料湿度大，使得物料在烘干的过程中造成局部物料粘附在烘干辊筒的内壁，造成物料堆积导致受热不均，增加能耗，同时还会因物料残留污染后续批次。

4、因此，本实用新型提供一种滚筒式聚合氯化铝烘干机，以解决上述问题。

技术实现思路

1、（一）解决的技术问题

2、本实用新型提供一种滚筒式聚合氯化铝烘干机，旨在解决背景技术中所提出的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种滚筒式聚合氯化铝烘干机，包括烘干筒，所述烘干筒包括外筒，所述外筒的内壁固定连接有内筒，且外筒和内筒之间构成导热油夹层；

5、支撑组件，所述支撑组件设置在外筒的底部，且支撑组件用于外筒的水平支撑及倾斜支撑；

6、搅拌组件，所述搅拌组件包括伺服电机，所述伺服电机固定连接在外筒的外壁，所述伺服电机的输出端固定连接有主轴，且主轴转动连接在内筒的内部，所述主轴的外壁固定连接有套筒，所述套筒的外壁固定连接有搅拌轴，且搅拌轴的另一端固定连接有刮槽，所述刮槽的另一端贴合在内筒的内壁，且刮槽的横截面呈c字形结构。

7、作为本申请一种优选的技术方案，所述内筒夹持内部均匀分布有电加热丝，所述外筒的一端开设有出料口，且出料口的外径等于内筒的内径，所述外筒外壁对应出料口底端固定连接有导料板。

8、作为本申请一种优选的技术方案，所述外筒外壁对应出料口的两侧固定连接有压板，且压板的内部密封式插接有密封板，所述密封板的顶端固定连接有第一气缸的顶升端，且第一气缸壳体固定连接在外筒的外壁。

9、作为本申请一种优选的技术方案，所述支撑组件包括支撑座，所述支撑座的上表面固定连接有第一铰接座，所述第一铰接座的内部铰接有第二铰接座，且第二铰接座固定连接在外筒的底部一端，所述支撑座的上方铰接有第二气缸，且第二气缸的另一端铰接在外筒的底部另一端，且第二铰接座处于外筒靠近密封板的一端。

10、作为本申请一种优选的技术方案，所述支撑座的上表面固定连接有第一定位座，且第一定位座的上方对接有第二定位座，所述第二定位座固定连接在外筒的底部，所述第一定位座和第二定位座接触时、外筒呈水平分布。

11、作为本申请一种优选的技术方案，所述第一定位座和第二定位座相互靠近的一侧内部皆固定连接有电磁吸板，且电磁吸板用于第一定位座和第二定位座的磁吸固定。

12、（三）有益效果

13、本申请的有益效果在于：

14、1、该实用新型通过搅拌组件的设置，通过刮槽的设置，使得刮槽圆周转动时，能够对内筒的内壁进行刮除，避免物料的粘附，避免对后续批次的生产造成污染，通过刮槽转动的同时，能够将物料抄起，随着其转动通过刮槽开口处落下，提高其分散的均匀性，进而提高其烘干效率，降低设备能耗。

15、2、该实用新型通过支撑组件的设置，不仅能够对烘干筒进行水平稳定支撑，还能够通过气缸的顶升，实现烘干筒的倾斜支撑，进而通过烘干筒的倾斜分布，提高其下料的流畅性，配合刮槽的转动，减少物料在内筒内壁的残留。

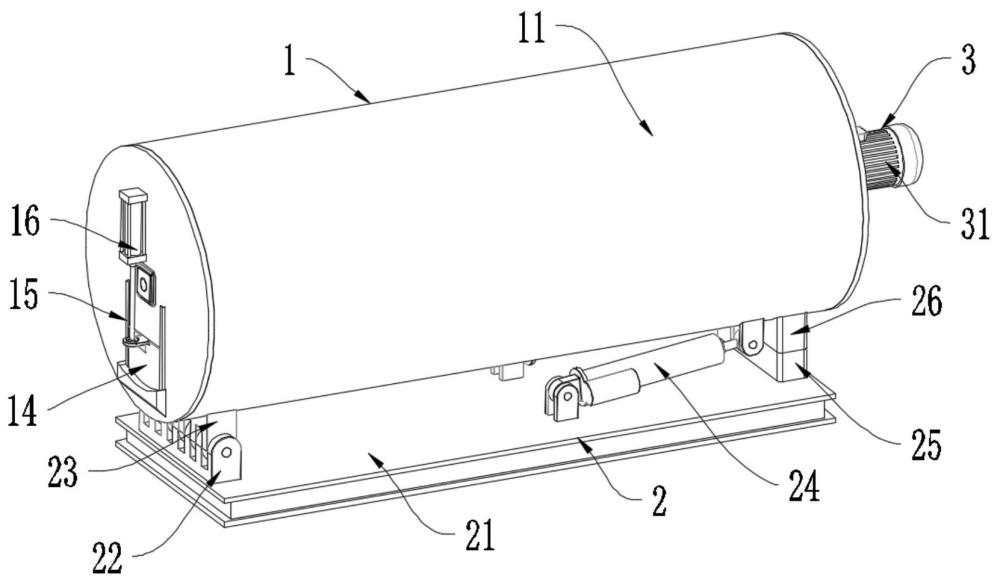

1.一种滚筒式聚合氯化铝烘干机，其特征在于：包括烘干筒（1），所述烘干筒（1）包括外筒（11），所述外筒（11）的内壁固定连接有内筒（12），且外筒（11）和内筒（12）之间构成导热油夹层；

2.根据权利要求1所述的一种滚筒式聚合氯化铝烘干机，其特征在于：所述内筒（12）夹持内部均匀分布有电加热丝（13），所述外筒（11）的一端开设有出料口，且出料口的外径等于内筒（12）的内径，所述外筒（11）外壁对应出料口底端固定连接有导料板。

3.根据权利要求2所述的一种滚筒式聚合氯化铝烘干机，其特征在于：所述外筒（11）外壁对应出料口的两侧固定连接有压板（15），且压板（15）的内部密封式插接有密封板（14），所述密封板（14）的顶端固定连接有第一气缸（16）的顶升端，且第一气缸（16）壳体固定连接在外筒（11）的外壁。

4.根据权利要求3所述的一种滚筒式聚合氯化铝烘干机，其特征在于：所述支撑组件（2）包括支撑座（21），所述支撑座（21）的上表面固定连接有第一铰接座（22），所述第一铰接座（22）的内部铰接有第二铰接座（23），且第二铰接座（23）固定连接在外筒（11）的底部一端，所述支撑座（21）的上方铰接有第二气缸（24），且第二气缸（24）的另一端铰接在外筒（11）的底部另一端，且第二铰接座（23）处于外筒（11）靠近密封板（14）的一端。

5.根据权利要求4所述的一种滚筒式聚合氯化铝烘干机，其特征在于：所述支撑座（21）的上表面固定连接有第一定位座（25），且第一定位座（25）的上方对接有第二定位座（26），所述第二定位座（26）固定连接在外筒（11）的底部，所述第一定位座（25）和第二定位座（26）接触时、外筒（11）呈水平分布。

6.根据权利要求5所述的一种滚筒式聚合氯化铝烘干机，其特征在于：所述第一定位座（25）和第二定位座（26）相互靠近的一侧内部皆固定连接有电磁吸板（27），且电磁吸板（27）用于第一定位座（25）和第二定位座（26）的磁吸固定。
