一种塑料加工风干机的制作方法

本技术涉及塑料加工，具体为一种塑料加工风干机。

背景技术：

1、塑料制品是采用塑料为主要原料加工而成的生活、工业等用品的统称，在进行塑料制品的热回收时，需要使用到热风干燥机对物料进行干燥。

2、对比申请号为cn202323400835.x的一种塑料制品风干机，包括框架，框架内顶部放置有横板，框架内底部放置有料槽，框架顶壁前后两侧均固定安装有伺服电机；横板顶部两侧均固定安装有撑杆，撑杆活动贯穿于框架顶壁，撑杆顶端固定安装有挡块，撑杆顶部外侧套设有弹簧；塑料件全部放在料槽内，完成风干加工后，由于料槽只有上方一个开口，工作人员不方便将塑料件从料槽内取出，卸料不方便，较为繁琐。

技术实现思路

1、本实用新型的目的在于提供一种塑料加工风干机，以解决上述背景技术中提出工作人员不方便将塑料件从料槽内取出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种塑料加工风干机，包括：

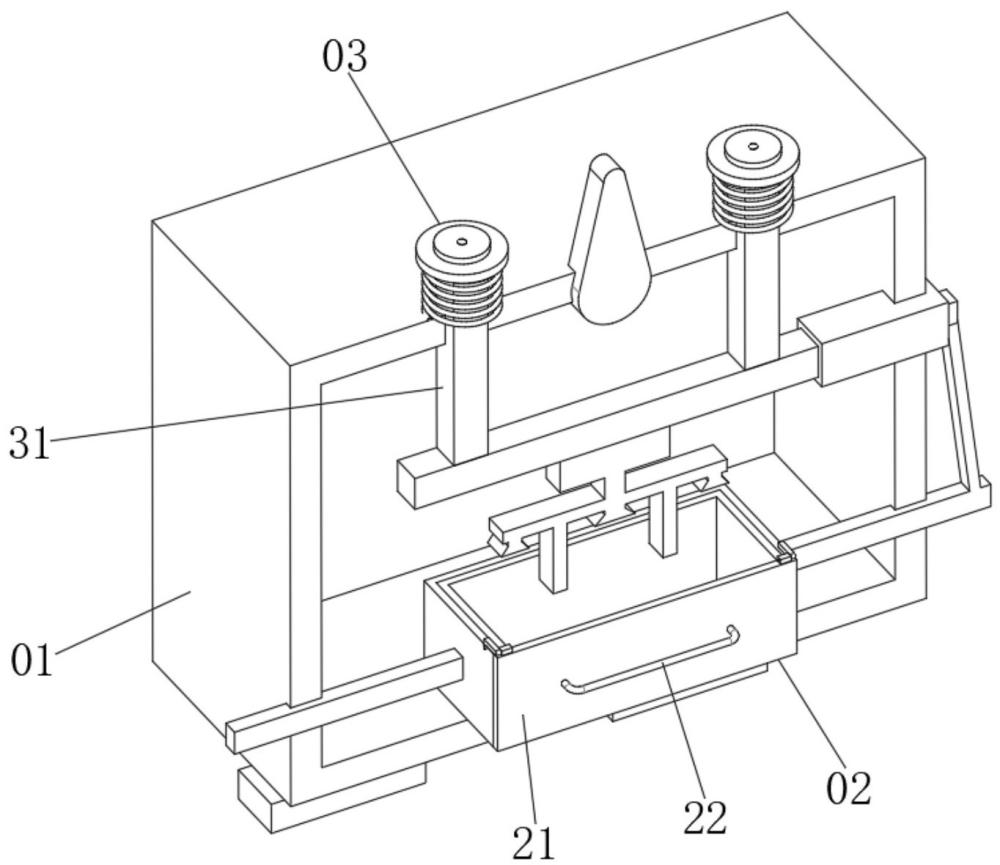

3、风干机，所述风干机的料槽内部设置有卸料组件，所述风干机的横板两侧上方连接有辅助组件；

4、所述卸料组件包括料框，所述料框的一侧中间固定安装有握把，所述料框的两侧上方安装有固定块，所述固定块的内部贯穿有固定杆，所述固定杆远离固定块的一端外壁连接有转杆，所述转杆通过扭力弹簧与固定块连接。

5、优选的，所述辅助组件包括竖杆，所述竖杆的上方中间设置有固定盘，所述固定盘的中间内部贯穿有转轴，所述转轴的上方外壁连接有转盘，所述转轴的下方固定安装有限位杆。

6、优选的，所述风干机的料槽对应转杆的尺寸开设有凹槽，所述固定块与料框呈固定连接。

7、优选的，所述固定杆与固定块呈固定连接，所述转杆与固定杆呈转动连接。

8、优选的，所述扭力弹簧的两端分别与固定块和转杆呈固定连接，所述扭力弹簧缠绕在固定杆的外围。

9、优选的，所述竖杆的内部对应限位杆的转动范围开设有凹槽，所述竖杆的凹槽上方对应限位杆的尺寸开设有滑槽。

10、优选的，所述转轴与固定盘呈阻尼转动连接，所述转盘与转轴呈固定连接。

11、与现有技术相比，本实用新型的有益效果是：

12、（1）该实用新型风干机通过卸料组件的设置，将两个转杆分别绕着固定杆向上转动，转杆脱离风干机料槽的凹槽，握住握把，将料框从风干机料槽内抽出，可直接将塑料件全部取出，方便进行卸料，提升了卸料的效率。

13、（2）该实用新型风干机通过辅助组件的设置，当风干机弹簧反复使用出现损坏时，将转盘绕着转轴进行转动，转轴带动限位杆转动，再将转盘向上提升，限位杆沿着竖杆的滑槽移出，可将风干机弹簧取下进行更换，操作简单快捷，方便对风干机弹簧进行更换，提升了实用性。

1.一种塑料加工风干机，其特征在于，包括：

2.根据权利要求1所述的一种塑料加工风干机，其特征在于：所述辅助组件（03）包括竖杆（31），所述竖杆（31）的上方中间设置有固定盘（32），所述固定盘（32）的中间内部贯穿有转轴（33），所述转轴（33）的上方外壁连接有转盘（34），所述转轴（33）的下方固定安装有限位杆（35）。

3.根据权利要求1所述的一种塑料加工风干机，其特征在于：所述风干机（01）的料槽对应转杆（25）的尺寸开设有凹槽，所述固定块（23）与料框（21）呈固定连接。

4.根据权利要求1所述的一种塑料加工风干机，其特征在于：所述固定杆（24）与固定块（23）呈固定连接，所述转杆（25）与固定杆（24）呈转动连接。

5.根据权利要求1所述的一种塑料加工风干机，其特征在于：所述扭力弹簧（26）的两端分别与固定块（23）和转杆（25）呈固定连接，所述扭力弹簧（26）缠绕在固定杆（24）的外围。

6.根据权利要求2所述的一种塑料加工风干机，其特征在于：所述竖杆（31）的内部对应限位杆（35）的转动范围开设有凹槽，所述竖杆（31）的凹槽上方对应限位杆（35）的尺寸开设有滑槽。

7.根据权利要求2所述的一种塑料加工风干机，其特征在于：所述转轴（33）与固定盘（32）呈阻尼转动连接，所述转盘（34）与转轴（33）呈固定连接。
