一种高效换热器快速拆装连接部件的制作方法

本技术涉及换热器，尤其涉及一种高效换热器快速拆装连接部件。

背景技术：

1、换热器，是将热流体的部分热量传递给冷流体的设备，又称热交换器，换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位，其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，换热器行业涉及暖通、压力容器、中水处理设备，化工，石油等近30多种产业，相互形成产业链条，应用广泛，随着社会的不断进步，换热器在各行业中都广泛使用，现有的换热器在使用一段时间后，需要对其进行维护。在维护时首选需要将换热器拆卸，而传统的换热器均存在不易拆卸的缺陷，故我们设计一种高效换热器快速拆装连接部件。

技术实现思路

1、本实用新型的目的在于提供高效换热器快速拆装连接部件。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种高效换热器快速拆装连接部件，包括换热器主体，所述换热器主体的一侧内部固定安装有导热板，所述换热器主体的侧面顶端连通有进水管，所述换热器主体的侧面底端连通有出水管，所述换热器主体的侧面顶端固定安装有连接安装块，所述连接安装块的内部开设有第一锁紧安装孔，所述换热器主体的一侧顶端可拆卸安装有安装主体板，所述安装主体板靠近连接安装块的一侧表面转动连接有第一转动连接轴，所述第一转动连接轴的一侧固定连接有连接活动板，所述连接活动板的一侧表面开设有第二锁紧安装孔，所述安装主体板的侧面顶端固定安装有固定安装盘，所述固定安装盘的一侧表面开设有固定安装槽。

3、优选的，所述进水管和所述出水管位于所述换热器主体的同一侧，所述进水管和所述出水管对称分布在所述换热器主体的一侧顶端和底端。

4、优选的，所述连接安装块和所述连接活动板的位置一一对应，所述第一锁紧安装孔和所述第二锁紧安装孔的位置一一对应，所述第一锁紧安装孔和所述第二锁紧安装孔的横截面直径相同，所述固定安装盘的数量为两个，两个所述固定安装盘对称分布在所述安装主体板的两侧顶端表面。

5、优选的，所述安装主体板的一侧顶端表面转动连接有第二转动连接轴，所述第二转动连接轴的一侧固定连接有第一插销固定盘，所述第一插销固定盘的一侧顶端内部开设有滑动调节槽，所述第一插销固定盘靠近滑动调节槽的一侧顶端表面开设有滑动限位槽，所述滑动调节槽的内部活动安装有滑动插销块，所述滑动插销块的一侧固定连接有限位连接杆，所述限位连接杆的一侧顶端固定连接有滑动顶盘，所述滑动顶盘的一侧表面固定安装有滑动摩擦块。

6、优选的，所述安装主体板远离第二转动连接轴的一侧表面转动连接有第三转动连接轴，所述第三转动连接轴的一侧顶端固定安装有第二插销固定盘，所述第二插销固定盘的一侧顶端内部开设有插销孔。

7、优选的，所述第一插销固定盘和所述第二插销固定盘对称分布在所述换热器主体的两侧顶端，所述滑动插销块和所述第一插销固定盘的连接关系为滑动连接，所述限位连接杆位于所述滑动限位槽的内部，所述限位连接杆和所述滑动限位槽的连接关系为滑动连接，所述滑动顶盘位于所述第一插销固定盘靠近滑动限位槽的一侧表面，所述滑动顶盘和所述第一插销固定盘的连接关系为滑动连接，所述滑动顶盘的横截面宽度大于所述滑动限位槽的横截面宽度，所述滑动插销块和所述插销孔的位置一一对应，所述滑动插销块和所述插销孔的连接关系为插销连接。

8、与相关技术相比较，本实用新型提供的高效换热器快速拆装连接部件有如下有益效果：

9、1、本实用新型提供高效换热器快速拆装连接部件，通过设置安装主体板上的固定安装盘直接安装到一定的墙体上，利用固定安装槽进行固定安装，再通过换热器主体和安装主体板之间的贴合，通过调节连接活动板的位置，对于连接安装块进行覆盖包裹，通过第一锁紧安装孔和第二锁紧安装孔之间的一一对齐，在第一锁紧安装孔和第二锁紧安装孔的内部安装螺丝进行固定连接，多个位置一一对应，分别安装固定，提高换热器主体和安装主体板之间安装的稳定性，后续拆卸的时候直接拆卸处螺丝即可，换热器主体内部的导热板实现散热换热，通过进水管和出水管的配合实现传输作业。

10、2、本实用新型提供高效换热器快速拆装连接部件，通过设置第一插销固定盘和第二插销固定盘之间的对接，通过对于第一插销固定盘和第二插销固定盘之间的固定卡扣安装，方便进一步的对于换热器主体的固定限位，第一插销固定盘和第二插销固定盘之间的固定，是通过滑动顶盘滑动限位连接杆在滑动限位槽内部的滑动，同步滑动插销块在滑动调节槽内部的滑动伸出，直接利用滑动插销块插销到插销孔的内部实现卡扣固定，多个位置的滑动插销块对应着多个位置的插销孔，提高第一插销固定盘和第二插销固定盘之间连接安装的稳定性，后续拆卸的时候直接再次抽出滑动插销块即可。

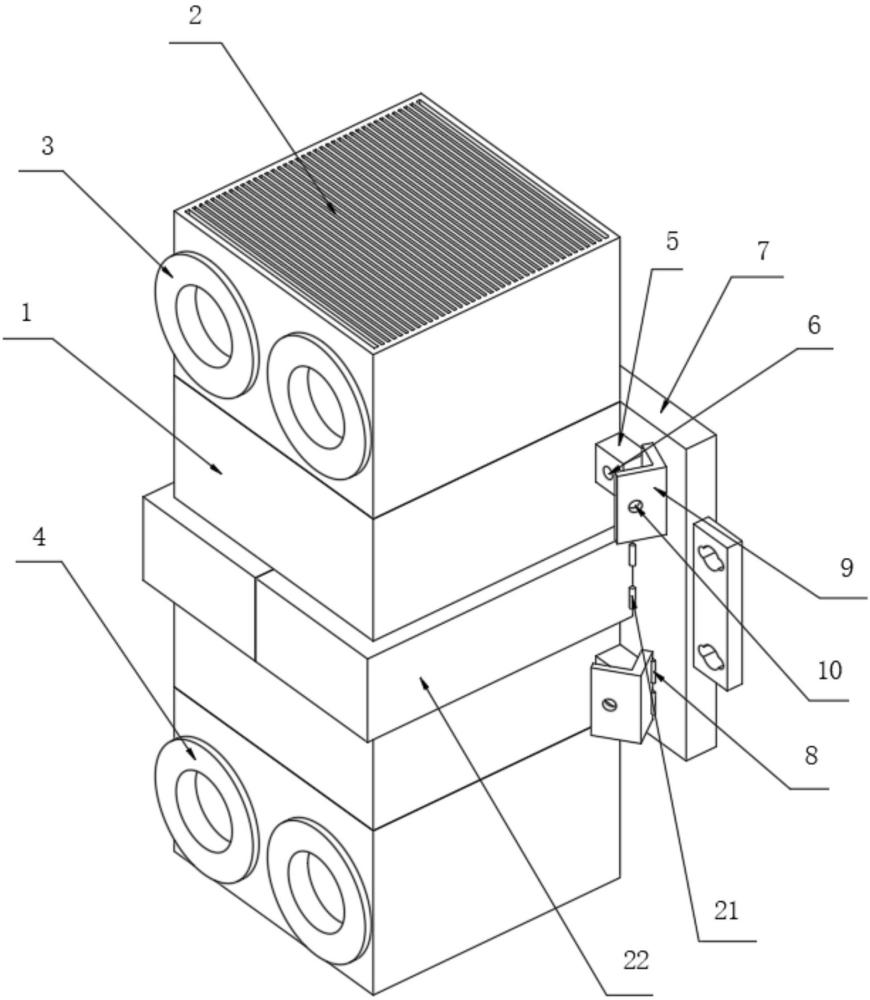

1.一种高效换热器快速拆装连接部件，包括换热器主体（1），所述换热器主体（1）的一侧内部固定安装有导热板（2），其特征在于：所述换热器主体（1）的侧面顶端连通有进水管（3），所述换热器主体（1）的侧面底端连通有出水管（4），所述换热器主体（1）的侧面顶端固定安装有连接安装块（5），所述连接安装块（5）的内部开设有第一锁紧安装孔（6），所述换热器主体（1）的一侧顶端可拆卸安装有安装主体板（7），所述安装主体板（7）靠近连接安装块（5）的一侧表面转动连接有第一转动连接轴（8），所述第一转动连接轴（8）的一侧固定连接有连接活动板（9），所述连接活动板（9）的一侧表面开设有第二锁紧安装孔（10），所述安装主体板（7）的侧面顶端固定安装有固定安装盘（11），所述固定安装盘（11）的一侧表面开设有固定安装槽（12）。
