一种芽体离心甩干机的制作方法

本发明应用于保健品制造领域，涉及麦硒肽营养品的生产，具体是将从麦芽上分离的芽体快速甩干的一种离心机。

背景技术：

1、麦硒肽作为含硒的营养品，用黑小麦作为原料制造。黑小麦用含硒的营养液培养后，长出高含硒的麦芽，然后将麦芽的芽体和根须分离，把含水量较大的芽体经角磨机后，粉碎成纳米级的细粉，再经烘干消毒而成麦硒肽营养品。烘干芽体很难粉碎成纳米级，为此，只有在芽体含水的状态下，实现芽体和根须的分离。在湿态条件下，芽体吸水后细胞膨胀，水分填充间隙，密度显著提升，密度1.1～1.3g/cm³。根须结构纤细，相对致密，吸水后密度增幅小于芽体，密度湿态0.8～1.0g/cm³，两者宜通过机械揉搓强化分离效果。根据上述物理特性，申请人申请了麦芽芽体和根须分离的相关设备专利，采用水与两者的比重不同分离两者，根须上浮随流水排出，芽体下沉在设备底部，间歇开门释放芽体，水的流动将芽体冲出。本实用新型应用在麦芽分离设备之后，用于承接水中的芽体，并将芽体进行离心甩干的设备。

2、固液分离多采用离心甩干的方式，而且离心甩干也是生活中常用的干燥方式，如cn219160839u一种兽药药材快速脱水设备、cn115096051a一种离心甩干设备、cn217615359u一种药品生产用离心机等，本实用新型相对于上述技术方案，结构简单，制作成本低。还有cn222267470u核桃油离心分离装置、cn210393815u一种泔水油水分离桶等，虽然结构简单，但不适用于连续生产。

技术实现思路

1、本实用新型解决的技术问题是：提供一种芽体离心甩干机，用离心转动甩干芽体，操作简单，适用于连续作业，制作成本低。

2、本实用新型所采用的技术方案是：本实用新型芽体离心甩干机包括固定部件、上下移动部件和转动部件。其中固定部件包括工作台、中心台、圆筒台和桶底板；桶底板和工作台的侧板构成方形或圆形的水桶，用于收集离心甩出的水，在该桶底板的倾斜最低点设置出水口，出水口连通回水管，实现水的回收再利用。所述中心台设置在桶底板的中心，所述圆筒台设置在中心台和工作台的侧板之间，两个所述圆筒台对称布置。上下移动部件包括挡水环、顶环板、定位板和顶筒板，挡水环的耳板与顶环板固定连接，防止挡水环在上下移动过程中倾斜。顶环板固定在升环气缸的缸杆顶部，挡水环的上下移动由该升环气缸驱动，两个升环气缸分别安装在工作台的两侧。所述定位板和顶筒板均与升筒气缸的缸杆固定连接，升筒气缸安装在圆筒台内，圆筒台的上板位于定位板和顶筒板之间，形成配合结构。升筒气缸上升时，上板限定定位板，下降时，上板限定顶筒板。所述旋转动作部件包括转盘，该转盘由中心台支撑，两者转动连接，在转盘的转轴下端连接皮带传动部件，转盘由皮带传动部件带动旋转。在转盘的上表面中心固定转动块，所述转动块与离心筒的底板中心槽配合，实现转盘带动离心筒的离心转动。

3、另一个实施例，升降挡水环的顶环板和升环气缸用配重机构替代，配重机构包括配重、支架和定滑轮。所述支架安装在工作台的两侧，该支架的顶板上固定定滑轮，定滑轮的轮槽配合钢丝绳，钢丝绳的两端分别固定连接配重和所述耳板。在耳板上固定导向杆，导向杆与顶板上的导向孔配合，保证挡水环的上下稳定移动。

4、进一步，挡水环套装在所述离心筒的外侧，收集离心甩出的水。离心筒的底板和侧板上设置有透水孔。

5、进一步，所述挡水环接触工作台的平面低于该工作台的台面，避免甩出的水渗漏出工作台的台面。

6、进一步，在所述顶筒板和转盘的周边设置下翻边，一可以加强平板，二可阻挡水从该部件的间隙中渗漏。

7、进一步，所述转动块为棱柱状，或棱锥台状，或上部棱锥台和下部棱柱的同棱组合状。相应地，离心筒底板的中心槽加工成与之配合相应的形状。

8、本实用新型的有益效果是：本实用新型和离心筒一起，实现芽体甩干的连续作业。本实用新型动作简单，操作方便，转动部件封闭在挡水环内，安全性好。

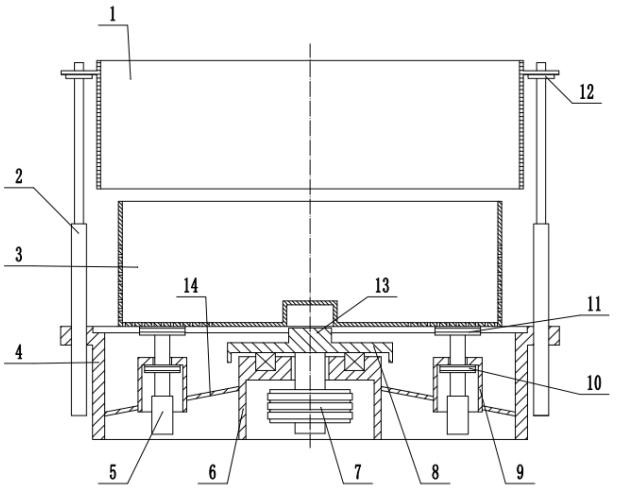

1.一种芽体离心甩干机，包括固定部件、上下移动部件和转动部件；其特征在于：所述固定部件包括工作台（4）、中心台（6）、圆筒台（9）和桶底板（14）；所述桶底板（14）和工作台（4）的侧板构成水桶，在该桶底板（14）的倾斜最低点设置出水口（15）；所述中心台（6）设置在所述桶底板（14）的中心，所述圆筒台（9）设置在所述中心台（6）和工作台（4）的侧板之间，两个所述圆筒台（9）对称；

2.根据权利要求1所述的一种芽体离心甩干机，其特征在于：所述顶环板（12）和升环气缸（2）用配重机构替代，所述配重机构包括配重（16）、支架（17）和定滑轮（19）；所述支架（17）安装在工作台（4）的两侧，该支架（17）的顶板（20）上固定定滑轮（19），所述定滑轮（19）的轮槽配合钢丝绳，所述钢丝绳的两端分别固定连接所述配重（16）和所述耳板，所述耳板上固定导向杆（18），所述导向杆（18）与所述顶板（20）的导向孔配合。

3.根据权利要求1或2任一所述的一种芽体离心甩干机，其特征在于：所述挡水环（1）套装在所述离心筒的外侧，所述离心筒的底板和侧板上设置有透水孔。

4.根据权利要求1或2任一所述的一种芽体离心甩干机，其特征在于：所述挡水环（1）接触所述工作台（4）的平面低于该工作台（4）的台面。

5.根据权利要求1或2任一所述的一种芽体离心甩干机，其特征在于：在所述顶筒板（11）和所述转盘（8）的周边设置下翻边。

6.根据权利要求1或2任一所述的一种芽体离心甩干机，其特征在于：所述转动块（13）为棱柱状，或棱锥台状，或上部棱锥台和下部棱柱的同棱组合状。

7.根据权利要求1或2所述的一种芽体离心甩干机，其特征在于：所述出水口（15）连通回水管。

8.根据权利要求1或2所述的一种芽体离心甩干机，其特征在于：所述水桶为方形桶或圆形桶。
