风机水泵总成及热水器的制作方法

本发明涉及热水器，特别涉及一种风机水泵总成及热水器。

背景技术：

1、相关技术中，当电器设备具备多个输送系统时，每一个输送系统通常配置有独立的驱动电机作为动力源，以实现输送功能。以热水器为例，其同时含有烟道系统和水路系统这两个输送系统，烟道系统利用风机驱动其内的空气流动，水路系统利用水泵驱动驱动其内的水流动。风机和水泵分别配置有一个驱动电机，且每个驱动电机需要对应设置一套电控系统，如此使得热水器成本较高。并且，两套驱动电机需要占用热水器内部较大的安装空间，使得热水器体积尺寸较大，在安装时需要进行两次安装，装配效率低下。

技术实现思路

1、本发明的主要目的是提出一种风机水泵总成，旨在能够将风机与水泵集成于一体，共用同一套驱动装置，缩小体积，减小安装空间，提升装配效率。

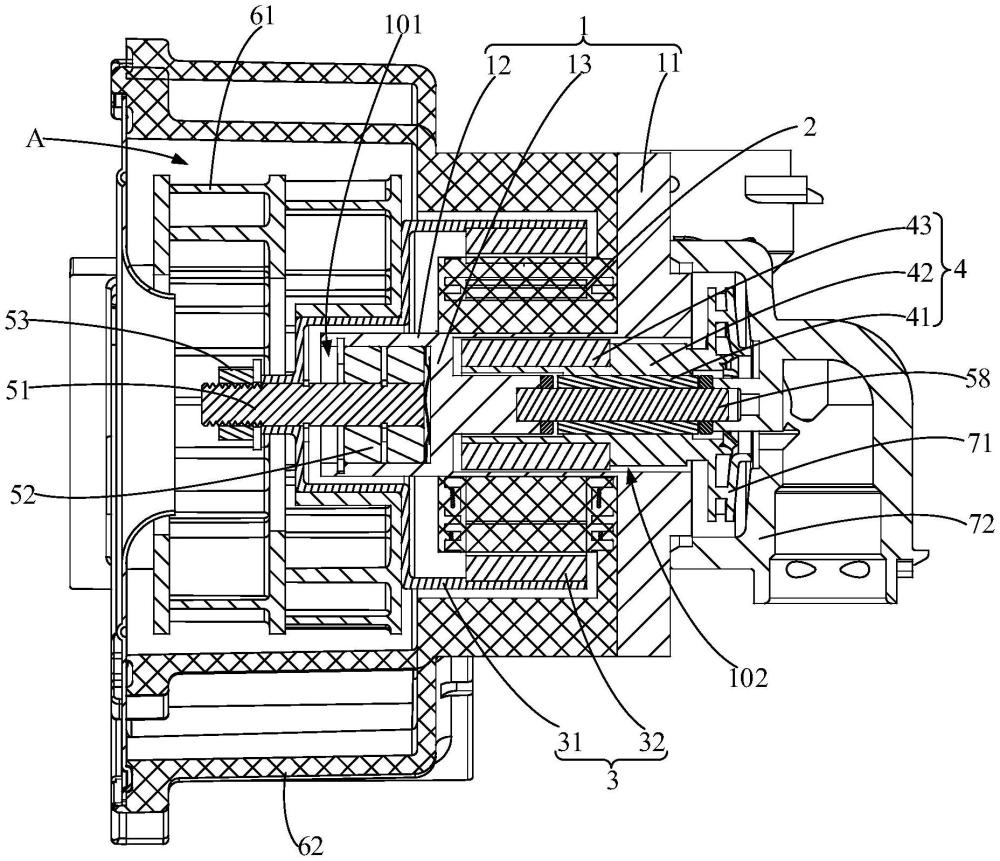

2、为实现上述目的，本发明提出的风机水泵总成，包括：

3、基座；

4、定子组件，设于所述基座，所述定子组件具有可相互独立控制的第一绕组和第二绕组，所述第一绕组与所述第二绕组中的至少一者为单相绕组；

5、第一转子和第二转子，所述第一转子对应所述第一绕组设置，所述第二转子对应所述第二绕组设置；以及

6、风轮和水轮，所述风轮和所述水轮中的一者驱动连接于所述第一转子，另一者驱动连接于所述第二转子。

7、在本申请一实施例中，所述定子组件还包括定子铁芯，所述定子铁芯具有分设在其径向内外两侧的多个内齿和多个外齿，所述第一绕组对应绕设于多个所述外齿上，所述第二绕组对应绕设于多个所述内齿上；

8、所述第一转子设于所述定子组件的外围与所述外齿相对，所述第二转子设于所述定子组件的径向内侧与所述内齿相对。

9、在本申请一实施例中，所述内齿的数量和所述外齿的数量均为2的倍数。

10、在本申请一实施例中，所述第一绕组和所述第二绕组均为单相绕组。

11、在本申请一实施例中，所述内齿和所述外齿中的一者的数量为2的倍数，另一者的数量为3的倍数。

12、在本申请一实施例中，所述第一绕组和所述第二绕组中的一者为单相绕组，另一者为三相绕组。

13、在本申请一实施例中，所述风机水泵总成还包括：

14、蜗壳，与所述基座的一侧连接并与之围合形成风腔，所述第一转子和所述风轮设于所述风腔内；和

15、泵壳，与所述基座背离所述蜗壳的一侧连接并与之围合形成水腔，所述第二转子和所述水轮设于所述水腔内。

16、在本申请一实施例中，所述基座包括：

17、端面法兰，所述风轮与所述水轮分别设于所述端面法兰的轴向相对两侧；和

18、环形支架，设于所述端面法兰靠近所述风轮的一端，所述环形支架内设有沿轴向间隔分布的第一容置槽和第二容置槽，所述第一容置槽与所述风腔连通，所述第二容置槽与所述水腔连通；

19、所述定子组件对应所述第二容置槽设于所述环形支架的外周，所述第一转子通过安装于所述第一容置槽的第一支撑轴支撑，所述第二转子安装于所述第二容置槽。

20、在本申请一实施例中，在所述端面法兰的轴向上，所述定子组件具有靠近所述端面法兰的第一侧和背离所述端面法兰的第二侧，所述第一容置槽轴向凸出于所述定子组件的第二侧。

21、在本申请一实施例中，所述第一转子包括：

22、转子壳，包括沿轴向呈阶梯状依次连接的第一筒部、第二筒部以及第三筒部，所述第一筒部对应套设在所述定子组件的外围，所述第二筒部对应套设在所述第一容置槽的外围，所述第三筒部位于所述第一容置槽轴向背离所述第二容置槽的一侧；所述风轮安装在所述第二筒部和所述第三筒部的外部；所述第一支撑轴穿设于所述第三筒部并与所述风轮通过锁紧件固定；和

23、第一磁环，设于所述第一筒部的内周面。

24、在本申请一实施例中，所述定子组件的外径大于所述第二筒部的外径，所述定子组件的外径小于所述风轮的外径；

25、和/或，所述第一转子的外径小于所述风轮的外径。

26、在本申请一实施例中，所述风轮设于所述定子组件背离所述端面法兰的一侧，定义所述第一转子中用于安装所述风轮的部位为安装部，所述安装部的外周自远离所述端面法兰的一端至靠近所述定子组件的一侧呈喇叭状渐扩设置。

27、在本申请一实施例中，所述第二容置槽内固定安装有第二支撑轴，所述第二转子和/或所述水轮滑动配合于所述第二支撑轴的外周；

28、所述第二转子包括自内而外依次套设于所述第二支撑轴外的轴套、第二转轴和第二磁环，所述第二磁环位于所述第二容置槽内与所述定子组件相对设置，所述第二转轴自所述第二容置槽伸出与所述水轮连接。

29、为实现上述目的，本申请还提供一种热水器，包括：

30、烟道系统；

31、水路系统，用于与所述烟道系统换热；以及

32、上述的风机水泵总成，所述风机水泵总成与所述烟道系统和所述水路系统均连接，所述风轮用于驱动气流沿所述烟道系统流动，所述水轮用于驱动水流沿所述水路系统流动。

33、本申请的风机水泵总成将风机和水泵集成于一体并能够通过同一套驱动装置驱动，集成度更高，与相关技术中在热水器中分别安装独立的风机结构和水泵结构相比，节省了材料成本，缩小了体积，一方面能够减小安装空间，在热水器体积不变的情况下使得热水器内部能够腾出更多的安装空间进行其他扩展功能模块的安装，另一方面在装配热水器时，只需要将风机水泵总成一次性安装于热水器本体上即可，相较于传统的热水器在进行装配时需要将风机和水泵分别与热水器本体进行安装的方案，本方案可简化热水器的安装步骤，并提升其装配效率。此外，上述的风机水泵总成中，定子组件的第一绕组和第二绕组中至少有一者为单相绕组，相较于采用双转子三相电机来说，结构更加简单，体积更小重量更轻，能够进一步提高风机水泵总成的集成度，节约安装空间。

1.一种风机水泵总成，其特征在于，包括：

2.如权利要求1所述的风机水泵总成，其特征在于，所述定子组件还包括定子铁芯，所述定子铁芯具有分设在其径向内外两侧的多个内齿和多个外齿，所述第一绕组对应绕设于多个所述外齿上，所述第二绕组对应绕设于多个所述内齿上；

3.如权利要求2所述的风机水泵总成，其特征在于，所述内齿的数量和所述外齿的数量均为2的倍数。

4.如权利要求3所述的风机水泵总成，其特征在于，所述第一绕组和所述第二绕组均为单相绕组。

5.如权利要求2所述的风机水泵总成，其特征在于，所述内齿和所述外齿中的一者的数量为2的倍数，另一者的数量为3的倍数。

6.如权利要求5所述的的风机水泵总成，其特征在于，所述第一绕组和所述第二绕组中的一者为单相绕组，另一者为三相绕组。

7.如权利要求2至6中任意一项所述的风机水泵总成，其特征在于，所述风机水泵总成还包括：

8.如权利要求7所述的风机水泵总成，其特征在于，所述基座包括：

9.如权利要求8所述的风机水泵总成，其特征在于，在所述端面法兰的轴向上，所述定子组件具有靠近所述端面法兰的第一侧和背离所述端面法兰的第二侧，所述第一容置槽轴向凸出于所述定子组件的第二侧。

10.如权利要求9所述的风机水泵总成，其特征在于，所述第一转子包括：

11.如权利要求10所述的风机水泵总成，其特征在于，所述定子组件的外径大于所述第二筒部的外径，所述定子组件的外径小于所述风轮的外径；

12.如权利要求9所述的风机水泵总成，其特征在于，所述风轮设于所述定子组件背离所述端面法兰的一侧，定义所述第一转子中用于安装所述风轮的部位为安装部，所述安装部的外周自远离所述端面法兰的一端至靠近所述定子组件的一侧呈喇叭状渐扩设置。

13.如权利要求8所述的风机水泵总成，其特征在于，所述第二容置槽内固定安装有第二支撑轴，所述第二转子和/或所述水轮滑动配合于所述第二支撑轴的外周；

14.一种热水器，其特征在于，包括：
