一种取暖器面板出风翻盖机构的制作方法

本技术涉及取暖器，特别涉及一种取暖器面板出风翻盖机构。

背景技术：

1、浴霸取暖器是专为浴室设计的多功能取暖设备，集取暖、照明、换气等功能于一体，有效解决冬季洗浴的御寒问题，一般分为吸顶式和壁挂式，吸顶式：需集成吊顶，适合新房装修，部分机型支持干房技术防潮；壁挂式：斜挂于墙面，适合老房改造，功能包括取暖、照明和换气，取暖器的出风口为了保证不工作时，灰尘、潮气、飞虫等不进入面板，一般会采用翻盖机构将出风口遮盖起来。

2、现有技术中，申请号为cn202111214242.7的发明专利公开了一种全封闭侧翻盖面板，其出风口内设有栅网；还包括翻盖，翻盖与面板主体间连接有至少两组翻盖连杆，翻盖连杆一端均铰接面板主体，另一端均铰接翻盖，其中至少一组翻盖连杆上设有转动连接在面板主体上的电机连杆，电机连杆与翻盖连杆一体或固接，电机连杆上设有控制其转动的电机。该机构可在不工作时翻盖闭合无间隙，不能使灰尘、潮气、飞虫等进入面板背部安装的电器内，但由于翻盖本体较大，导致其连杆的摆臂较长，使翻盖连杆本身需要采用高强度的材料，同时通过单个电机连杆驱动两个翻盖连杆的方式，对单个电机的驱动功率要求高，具有进一步的改进空间。

技术实现思路

1、本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种取暖器面板出风翻盖机构，解决了上述问题。

2、为实现上述目的，提供一种取暖器面板出风翻盖机构，包括面板主体，所述面板主体的一侧中部开设有出风口，所述面板主体在出风口的两端分别设置有数字显示区和放音区，所述面板主体分别在出风口的两端端部位置处开设有伸展开口，所述面板主体的内侧与出风口相对应的位置处固定连接有出风栅格，所述出风栅格的两端与伸展开口相对应的位置处均固定连接有安装槽，所述面板主体的外侧与出风口相对应的位置处设置有盖板主体；

3、两个所述安装槽的内部远离出风栅格的一端均设置有连杆安装座，两个所述连杆安装座靠近出风栅格的一侧均分别转动连接有驱动连杆和从动连杆，两个所述安装槽的内部靠近出风栅格的一端均设置有减速电机，两个所述减速电机的外侧均设置有电机安装套，两个所述减速电机靠近驱动连杆一侧的输出端均固定连接有三轴连接座。

4、根据所述的一种取暖器面板出风翻盖机构，两个所述三轴连接座远离减速电机的一侧设置有三个连接轴杆，且三个连接轴杆的两个分布在靠近盖板主体的一侧，且通过三个连接轴杆与相对应的驱动连杆固定卡接。

5、根据所述的一种取暖器面板出风翻盖机构，两个所述驱动连杆和从动连杆远离连杆安装座的一端均穿过伸展开口分别与盖板主体的两端转动连接。

6、根据所述的一种取暖器面板出风翻盖机构，两个所述连杆安装座远离安装槽的一侧均通过螺丝与面板主体固定连接。

7、根据所述的一种取暖器面板出风翻盖机构，两个所述驱动连杆与同侧的从动连杆均为平行设置。

8、根据所述的一种取暖器面板出风翻盖机构，两个所述减速电机为现有的自带减速器的电机，两个所述减速电机均通过电机安装套分别与相对应的安装槽固定连接。

9、上述方案具有如下至少一个有益效果：

10、1.本实用新型设置有两个对称的驱动连杆和从动连杆，配合三轴连接座，可通过电机与连杆之间的连接结构的优化设计，无需转动轴杆连接，进而大幅降低对材料强度的要求，进而可使电机与盖板之间的连接结构全部采用注塑件，降低了翻盖机构的重量和成本，加强了装置的实用性。

11、2.本实用新型设置有两个对称的减速电机，并且由于连接结构可使用质量较轻的注塑件，可减少对电机的扭矩功率要求，减少电机的使用负担，提高了产品的使用寿命，加强了装置的实用性。

12、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

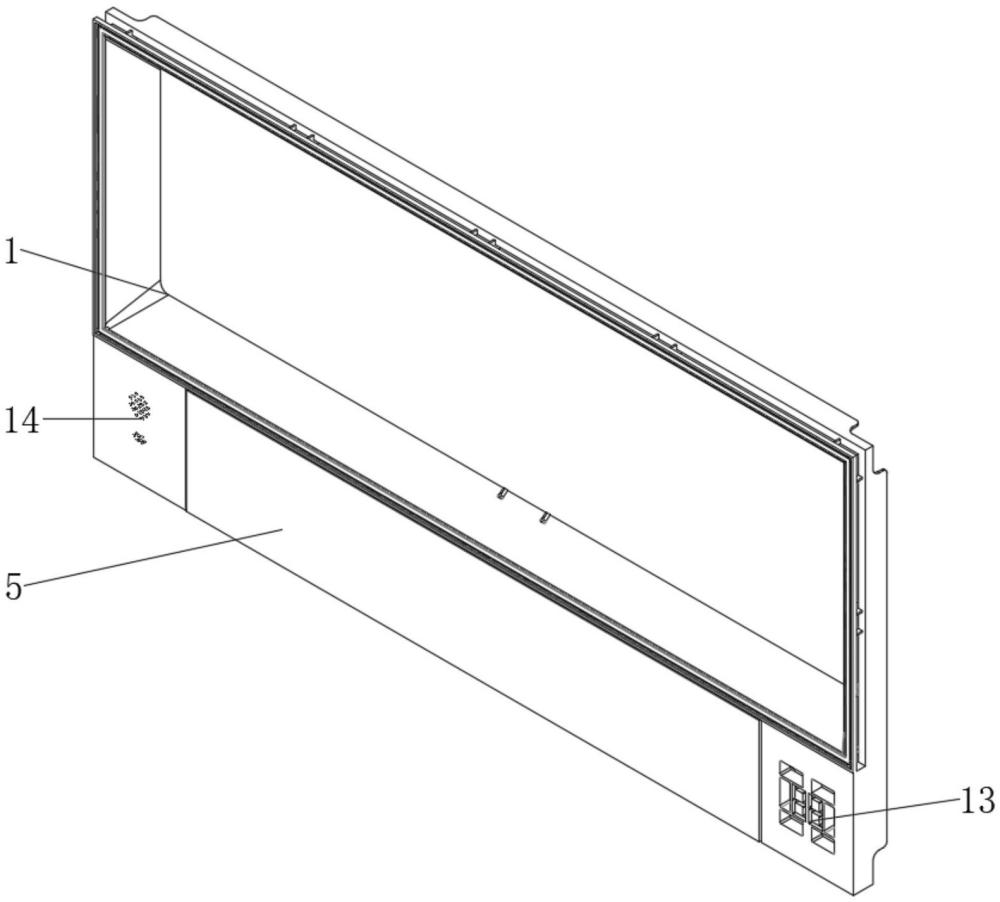

1.一种取暖器面板出风翻盖机构，包括面板主体（1），其特征在于：所述面板主体（1）的一侧中部开设有出风口（2），所述面板主体（1）在出风口（2）的两端分别设置有数字显示区（13）和放音区（14），所述面板主体（1）分别在出风口（2）的两端端部位置处开设有伸展开口（12），所述面板主体（1）的内侧与出风口（2）相对应的位置处固定连接有出风栅格（3），所述出风栅格（3）的两端与伸展开口（12）相对应的位置处均固定连接有安装槽（4），所述面板主体（1）的外侧与出风口（2）相对应的位置设置有盖板主体（5）；

2.根据权利要求1所述的一种取暖器面板出风翻盖机构，其特征在于，两个所述三轴连接座（11）远离减速电机（9）的一侧设置有三个连接轴杆，且三个连接轴杆的两个分布在靠近盖板主体（5）的一侧，且通过三个连接轴杆与相对应的驱动连杆（7）固定卡接。

3.根据权利要求1所述的一种取暖器面板出风翻盖机构，其特征在于，两个所述驱动连杆（7）和从动连杆（8）远离连杆安装座（6）的一端均穿过伸展开口（12）分别与盖板主体（5）的两端转动连接。

4.根据权利要求1所述的一种取暖器面板出风翻盖机构，其特征在于，两个所述连杆安装座（6）远离安装槽（4）的一侧均通过螺丝与面板主体（1）固定连接。

5.根据权利要求1所述的一种取暖器面板出风翻盖机构，其特征在于，两个所述驱动连杆（7）与同侧的从动连杆（8）均为平行设置。

6.根据权利要求1所述的一种取暖器面板出风翻盖机构，其特征在于，两个所述减速电机（9）为现有的自带减速器的电机，两个所述减速电机（9）均通过电机安装套（10）分别与相对应的安装槽（4）固定连接。
