一种变轨式镀铝纸热风烘干箱的制作方法

本技术涉及镀铝纸烘干，特别是一种变轨式镀铝纸热风烘干箱。

背景技术：

1、镀铝纸烘干箱就是在镀铝纸加工中用于对镀铝纸进行烘干的，但是在实际的工作中我们发现，传统的烘干箱风嘴的间距和角度是无法调节的，这会因为风嘴与风嘴之间的间距产生“烘干间隙”，导致镀铝纸烘干不均匀，镀铝纸容易出现局部较为干燥，局部较为潮湿的情况，影响镀铝纸的烘干质量，也会对镀铝纸下一加工工序造成影响，降低镀铝纸的生产质量。

2、针对上述问题，本实用新型进行改进。

技术实现思路

1、本实用新型提出一种变轨式镀铝纸热风烘干箱，解决了现有技术中使用过程中存在的上述问题。

2、本实用新型的技术方案是这样实现的：一种变轨式镀铝纸热风烘干箱，包括机壳，所述机壳的内侧设置有等间距分布的送风管一，所述机壳内侧的一端固定安装有电机安装架，所述电机安装架的底部固定安装有等间距分布的步进电机，所述步进电机的输出轴贯穿至电机安装架的外侧并固定安装有调节风管，所述调节风管远离步进电机的一端转动安装在送风管一上，所述调节风管与送风管一连通，所述送风管一的一侧固定安装有固定块，所述固定块的内侧设置有定位环，所述定位环固定安装在调节风管上，所述定位环的表面开设有均匀分布的定位槽，所述固定块的内腔滑动安装有与定位槽相适配的定位销。

3、本实用新型如上所述的用于变轨式镀铝纸热风烘干箱，进一步：所述固定块内腔的底部和定位销的底部均固定连接有电磁铁，所述定位销的底部固定连接有弹簧，所述弹簧远离定位销的一端固定连接在固定块的内壁上，两个电磁铁均位于弹簧的内侧。

4、本实用新型如上所述的用于变轨式镀铝纸热风烘干箱，进一步：所述送风管一的一侧连通有位于调节风管下方的固定风管一。

5、本实用新型如上所述的用于变轨式镀铝纸热风烘干箱，进一步：所述机壳的底部固定连接有放置在地面上的底座，所述底座顶部的一侧固定安装有分流箱，多个送风管一均连通在分流箱上。

6、本实用新型如上所述的用于变轨式镀铝纸热风烘干箱，进一步：所述分流箱的一侧连通有多个固定风管二。

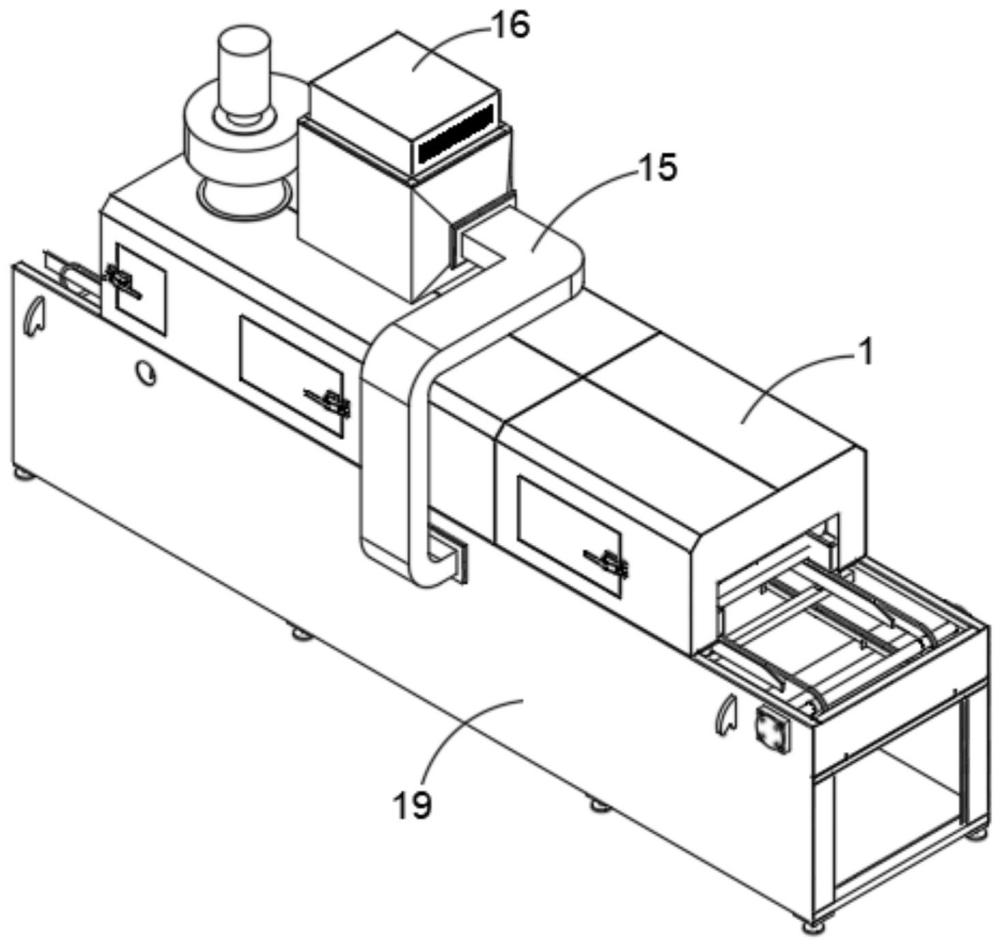

7、本实用新型如上所述的用于变轨式镀铝纸热风烘干箱，进一步：所述机壳的底部固定安装有热风机，所述热风机的出风口连通有送风管二，所述底座的一侧连通有通风接头，所述通风接头的一端连通在分流箱上，所述送风管二的一端与通风接头连通。

8、本实用新型如上所述的用于变轨式镀铝纸热风烘干箱，进一步：所述底座的顶部固定安装有输送架，所述输送架的内侧转动安装有多个输送辊。

9、综上所述，本实用新型的有益效果在于：

10、1、本实用新型采用旋转结构根据镀铝纸宽度自动调整风嘴间距的结构设计，结合固定风嘴和转动风嘴相互穿插配合，以此调整风嘴的密集度，从而实现风嘴间距的调整，能够满足不同宽度镀铝纸的烘干需求，提高镀铝纸的烘干效率，为用户的烘干工作提供便捷和助力。

11、2、本实用新型通过电磁铁、弹簧的设置，弹簧是用来将定位销复位的，保证电磁铁断电消磁后能够将定位销复位卡入到对应的定位槽内，从而实现对调节风管的定位固定，为用户的工作使用提供便捷，其中，工作时对电磁铁通电，两个会吸合在一起，并且带动定位销下移压缩弹簧，保证调节风管可以灵活转动调节，从而实现风嘴间距和角度的调节。

12、3、本实用新型通过固定风管一、分流箱、固定风管二的设置，固定风管一和固定风管二是连通在分流箱上的，是固定不动的，可以依次从镀铝纸的上方和侧面进行烘干工作，保证镀铝纸烘干的均匀性，为用户的工作使用提供便捷。

13、4、本实用新型通过送风管二、热风机、通风接头的设置，热风是从热风机产生并送出的，然后经过送风管二，在通过通风接头进入到分流箱内，再被分送至调节风管、固定风管一、固定风管二进行烘干工作，保证镀铝纸烘干工作的正常进行，为用户的工作使用提供便捷。

14、5、本实用新型通过输送架和输送辊的设置，工作时，镀铝纸从底座的一侧送入，经由输送架和输送辊的输送，从而从调节风管、固定风管一、固定风管二之间进过，这时调节风管、固定风管一、固定风管二会吹出热风对镀铝纸进行烘干，烘干后的镀铝纸再从底座的另一侧被送出，保证镀铝纸的正常输送，为用户的工作使用提供便捷。

1.一种变轨式镀铝纸热风烘干箱，包括机壳（1），其特征在于：所述机壳（1）的内侧设置有等间距分布的送风管一（2），所述机壳（1）内侧的一端固定安装有电机安装架（4），所述电机安装架（4）的底部固定安装有等间距分布的步进电机（5），所述步进电机（5）的输出轴贯穿至电机安装架（4）的外侧并固定安装有调节风管（3），所述调节风管（3）远离步进电机（5）的一端转动安装在送风管一（2）上，所述调节风管（3）与送风管一（2）连通，所述送风管一（2）的一侧固定安装有固定块（6），所述固定块（6）的内侧设置有定位环（7），所述定位环（7）固定安装在调节风管（3）上，所述定位环（7）的表面开设有均匀分布的定位槽（8），所述固定块（6）的内腔滑动安装有与定位槽（8）相适配的定位销（9）。

2.根据权利要求1所述的一种变轨式镀铝纸热风烘干箱，其特征在于：所述固定块（6）内腔的底部和定位销（9）的底部均固定连接有电磁铁（11），所述定位销（9）的底部固定连接有弹簧（10），所述弹簧（10）远离定位销（9）的一端固定连接在固定块（6）的内壁上，两个电磁铁（11）均位于弹簧（10）的内侧。

3.根据权利要求2所述的一种变轨式镀铝纸热风烘干箱，其特征在于：所述送风管一（2）的一侧连通有位于调节风管（3）下方的固定风管一（12）。

4.根据权利要求3所述的一种变轨式镀铝纸热风烘干箱，其特征在于：所述机壳（1）的底部固定连接有放置在地面上的底座（19），所述底座（19）顶部的一侧固定安装有分流箱（13），多个送风管一（2）均连通在分流箱（13）上。

5.根据权利要求4所述的一种变轨式镀铝纸热风烘干箱，其特征在于：所述分流箱（13）的一侧连通有多个固定风管二（14）。

6.根据权利要求5所述的一种变轨式镀铝纸热风烘干箱，其特征在于：所述机壳（1）的底部固定安装有热风机（16），所述热风机（16）的出风口连通有送风管二（15），所述底座（19）的一侧连通有通风接头（20），所述通风接头（20）的一端连通在分流箱（13）上，所述送风管二（15）的一端与通风接头（20）连通。

7.根据权利要求6所述的一种变轨式镀铝纸热风烘干箱，其特征在于：所述底座（19）的顶部固定安装有输送架（17），所述输送架（17）的内侧转动安装有多个输送辊（18）。
